卡尺适配三刃铣刀测量辅助附件结构

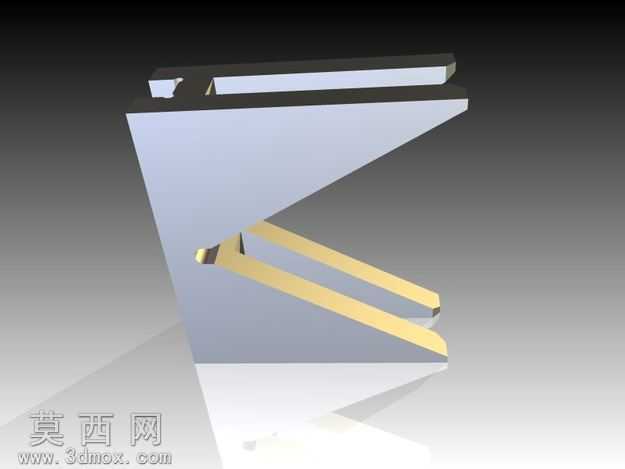

本作品为适配常规卡尺使用的三刃铣刀直径测量辅助附件，整体通过三维参数化建模完成全结构设计，建模过程中严格遵循机械测量工装的形位公差要求，对附件与卡尺卡爪的配合面做了精准的尺寸约束，确保附件安装后不会引入额外的测量误差。建模阶段首先完成卡尺卡爪夹持位的适配结构绘制，针对卡尺下巴125宽度的适配基准做了贴合面的公差预留，保证附件可以稳定卡装在卡尺活动测头与固定测头之间，不会在测量过程中出现滑移、偏摆的问题。渲染阶段采用了哑光金属与亮面金属区分的材质方案，附件与卡尺接触的基座部分采用磨砂不锈钢材质，还原工装类零件的耐磨质感，接触铣刀的测量定位面采用抛光硬质合金材质，通过光影反射突出测量面的平面度精度，背景采用渐变灰的专业工业渲染背景，通过定向打光突出附件的结构轮廓与装配关系，清晰展示两个平行测量臂的间距与定位角度。结构设计上，附件采用对称式双测量臂结构，测量臂的定位角度经过精准计算，匹配三刃铣刀的齿间夹角，让三刃铣刀放入测量位时可以自动对中，无需手动找正即可完成稳定装夹。设计思路围绕解决常规卡尺无法直接精准测量三刃铣刀直径的痛点，通过固定换算系数将卡尺的直接测量值转换为铣刀真实直径，换算公式经过多轮尺寸验证，确保测量值与真实值的偏差控制在工业测量允许的公差范围内，同时设计预留了参数修改接口，使用者可以根据自身使用的卡尺规格、精度要求、被测铣刀的直径范围，调整测量臂的长度、间距与适配卡槽的尺寸，拓展附件的适用场景，满足不同规格三刃铣刀的快速测量需求，无需采购专用的刀具测量设备即可完成日常加工中的刀具尺寸校验。
