三丰Mitutoyo1160指针式指示表建模作品

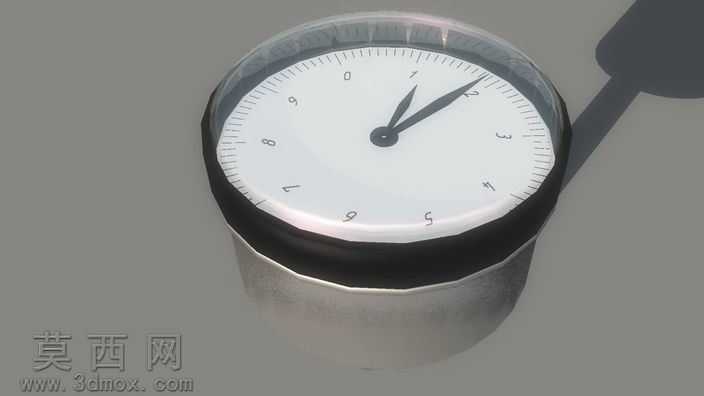

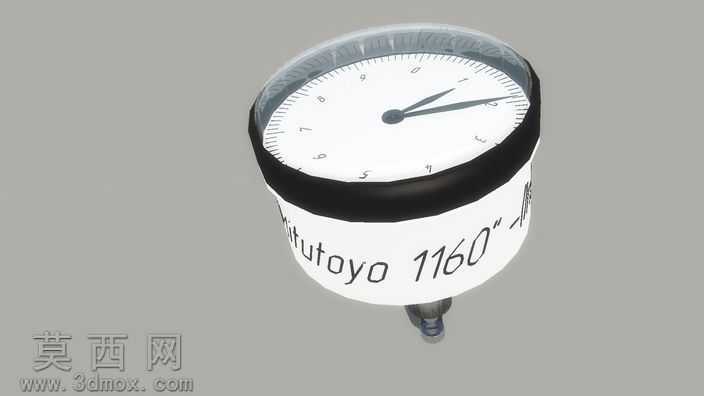

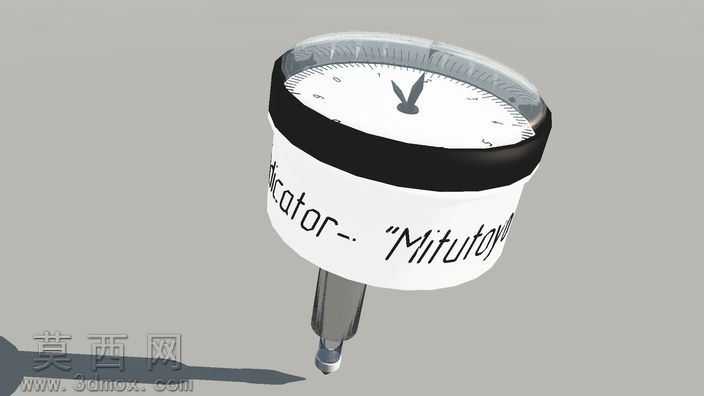

本作品为指针式指示表的三维建模成果，建模过程围绕实物的外观特征与结构逻辑展开，首先通过参考实物的外部几何尺寸完成整体轮廓的草绘定位，先构建表体下部的圆柱基座部分，采用回转建模方式生成金属质感的基座主体，还原基座部分的圆柱面过渡与端面平整特征，保证基座的同轴度符合实物的结构比例。随后进行表头上部的建模，首先生成表盘的圆形承载基体，对表盘边缘的黑色防护胶圈部分采用包覆与拉伸结合的方式，还原胶圈的软质包裹质感与边缘的圆弧过渡特征，胶圈与金属基座的衔接处做了贴合处理，还原实物装配后的贴合缝隙效果，避免出现结构穿模或衔接生硬的问题。表盘部分的建模重点还原刻度标识与指针结构，首先在表盘平面上绘制均匀分布的刻度线，区分长刻度与短刻度的长度比例，对应刻度位置标注数字标识，数字的排布严格遵循实物的顺时针排列逻辑，保证刻度间距均匀，符合指示表的读数逻辑。指针部分采用薄片拉伸建模，还原指针的细长形态与尖端指向特征，指针的旋转轴位置设置在表盘正中心，轴端的圆形固定帽做了凸起建模，还原固定结构的细节特征。表盘上方的透明表盖部分采用透明材质设置，通过调整材质的透明度与折射参数，还原玻璃表盖的通透质感与边缘的反光效果，表盖与黑色胶圈的衔接处做了嵌入装配的结构处理，还原实物的装配关系。渲染阶段针对不同部件设置差异化材质：下部金属基座采用磨砂金属材质，调整金属粗糙度参数还原亚光金属的质感；黑色胶圈采用哑光橡胶材质，添加轻微的凹凸纹理还原橡胶表面的细微质感；表盘盘面采用白色哑光塑料材质，刻度与数字采用黑色印刷质感；指针采用亮面金属材质，突出指针的醒目效果；透明表盖调整反射与折射参数，模拟玻璃的透光与反光效果，在渲染光影下呈现出真实的透明件视觉效果。建模过程中仅还原产品的外部几何特征，未对内部复杂的传动结构进行还原，整体模型的比例严格参考实物尺寸，各部件的装配关系符合实物的实际结构，渲染后的效果能够清晰呈现该款指示表的外观特征，可作为量具类产品展示、装配示意的三维素材使用，模型的面数经过优化处理，在保证外观细节完整的前提下控制了整体文件体积，适配常规的三维展示与编辑需求。
