金属输送机用铰接式输送链节结构

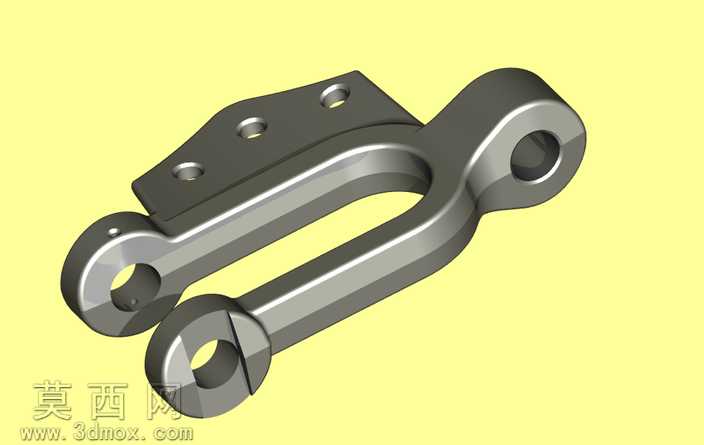

本模型为金属输送机配套的铰接式输送链节三维结构，建模阶段采用SolidWorks完成全参数化特征构建，首先以基准面定位绘制链节主体的轮廓草图，通过拉伸凸台生成两侧平行的链臂基体，针对链臂端部的铰接孔位，采用同轴心拉伸切除完成通孔特征构建，同时对孔口边缘添加0.5mm的倒角特征，消除锐边应力集中隐患。链节上部的安装基板通过独立草图拉伸生成，基板上的三个安装定位孔采用线性阵列特征完成等距排布，保证孔位间距的尺寸精度，基板与两侧链臂的衔接处添加圆角过渡特征，模拟实际锻造工艺的圆弧过渡结构，避免直角连接带来的应力断裂风险。材质配置阶段，为模型赋予哑光合金钢材质，调整材质的金属粗糙度参数至0.3，添加轻微的金属反光效果，渲染时采用浅黄色纯色背景突出金属构件的轮廓质感，通过环境光遮蔽效果强化铰接缝隙、孔位凹陷处的阴影层次，清晰展现各结构的装配关系。结构设计上，该链节采用双平行臂铰接结构，端部的铰接孔可与相邻链节的销轴配合实现灵活转动，上部带安装孔的基板用于固定输送载具或刮板，整体结构对称，受力分布均匀，可承受重载输送工况下的拉力与交变载荷，链臂截面采用带圆角的矩形截面，在保证结构强度的同时减少不必要的材料冗余，适配金属输送机的连续运转需求。建模过程中对所有配合面添加了几何约束，保证铰接孔的同轴度、安装基板与链臂的垂直度均符合机械加工公差要求，可直接用于后续的工程图导出、有限元受力分析或者装配模拟，完整还原了金属输送链节的实际结构形态与功能特征。
