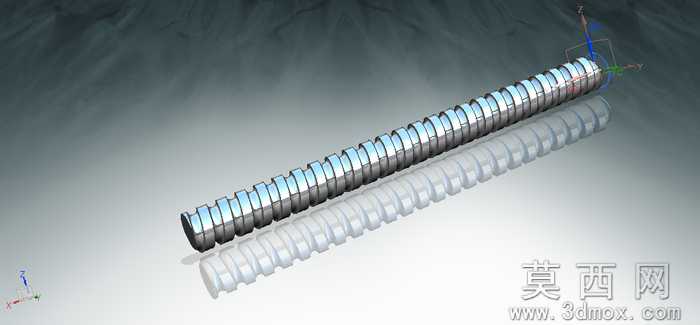

高精度金属质感球螺杆三维设计作品

本作品为球螺杆的三维数字化设计成果，建模阶段依托主流三维设计软件完成全参数化构建，首先对球螺杆的核心结构进行拆解，将整体分为杆身主体、螺旋滚道、端部定位轴段三个核心模块，逐一进行尺寸约束与几何定义。杆身主体采用圆柱基体特征搭建，严格控制同轴度公差，保证整体回转精度；螺旋滚道部分通过螺旋扫描特征生成，精准匹配滚珠运行的曲面曲率，滚道的截面轮廓、导程参数、螺旋升角均参照通用传动件设计规范设定，确保滚道表面顺滑无棱角，为后续滚珠配合预留合理的间隙空间；两端的定位轴段分别设计了适配安装的轴径与倒角结构，端部倒角采用45度标准工艺倒角，既去除加工锐边，也便于装配时的导向导入。材质与渲染环节，为还原金属螺杆的真实质感，赋予模型抛光合金钢材质，调整材质的反射率、粗糙度与金属度参数，模拟出经过精磨加工的金属表面光泽，同时搭建柔和的影棚级光照环境，采用主光、辅光、轮廓光的三点布光方案，主光从侧上方投射凸显螺旋滚道的立体结构，辅光弱化阴影区域的死黑部分，轮廓光勾勒杆身的边缘轮廓，让金属表面的光影过渡自然，清晰呈现出螺旋结构的连续曲面形态。设计过程中充分考量球螺杆的实际应用场景，针对杂项功能的使用需求，优化了杆身的整体刚性结构，在保证滚道精度的前提下适当调整杆身壁厚，兼顾传动性能与结构强度，所有特征均保持全参数关联，后续可根据不同的安装尺寸、负载需求快速调整导程、杆径、滚道规格等参数，无需重新建模即可衍生出适配不同工况的系列化球螺杆模型，整体模型几何拓扑规整，无碎面、破面、重叠面等问题，可直接用于后续的工程图导出、运动仿真、装配干涉检查以及3D打印样件验证等环节，完整还原了球螺杆作为精密传动零件的结构特征与外观质感。
