斗式输送设备料斗结构三维设计

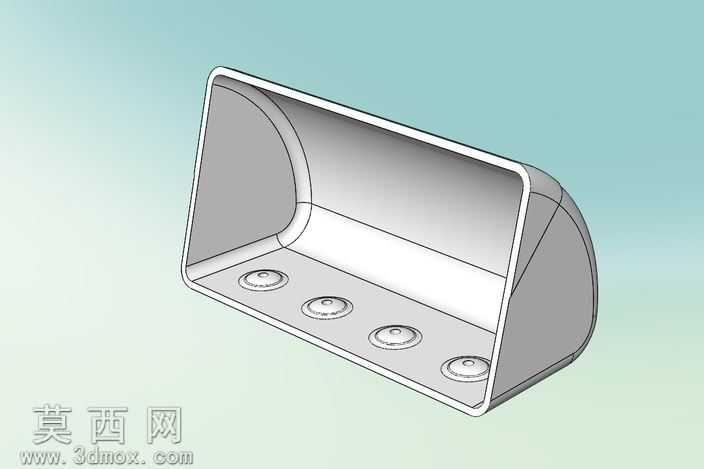

本作品为斗式输送系统核心承载料斗的三维参数化模型，建模阶段采用主流三维机械设计软件完成全流程构建，首先通过草图绘制勾勒出料斗的主体轮廓：整体为一端带圆弧封板的半开放槽型结构，开口侧朝向物料承接方向，圆弧端适配输送链条的安装回转轨迹，避免运行过程中与机架、链轮等部件发生运动干涉。建模过程中对料斗的壁厚做了均匀化处理，通过抽壳特征保证整体结构的轻量化，同时兼顾结构强度需求，底部均匀排布的四个带沉台的安装孔，采用拉伸切除与阵列特征完成，孔位精度严格适配配套的紧固件安装尺寸，沉台设计可让螺栓安装后端面与料斗底面齐平，不会凸起刮蹭输送物料或是卡滞在机架导轨处。材质渲染阶段针对该料斗的工程塑料应用场景，赋予了哑光浅灰色硬质塑料材质，调整材质的粗糙度、反光度参数还原工程塑料的真实质感，边缘处做了微小的圆角过渡处理，既避免应力集中提升构件使用寿命，也让渲染效果更贴近实际注塑加工后的成品状态。设计思路上充分考虑斗式输送机的实际运行工况：料斗的内部圆弧过渡面可减少物料残留，倾斜的侧壁角度保证物料在提升到顶端卸料时可以依靠重力完全滑落，不会出现粘料、积料的问题；整体外形尺寸经过适配优化，既保证单斗的额定承载容积，也控制相邻料斗安装后的间距，避免上下料斗在回转过程中发生碰撞。模型的所有特征均保留参数化编辑属性，可根据不同的输送产能、物料特性需求快速调整料斗的长度、宽度、安装孔位间距等参数，无需重新从零开始建模，大幅缩短同系列输送设备的设计迭代周期，可直接用于虚拟装配校验、运动仿真模拟、工程图纸导出等后续设计环节，也可作为教学案例演示输送类部件的设计逻辑与建模方法。
