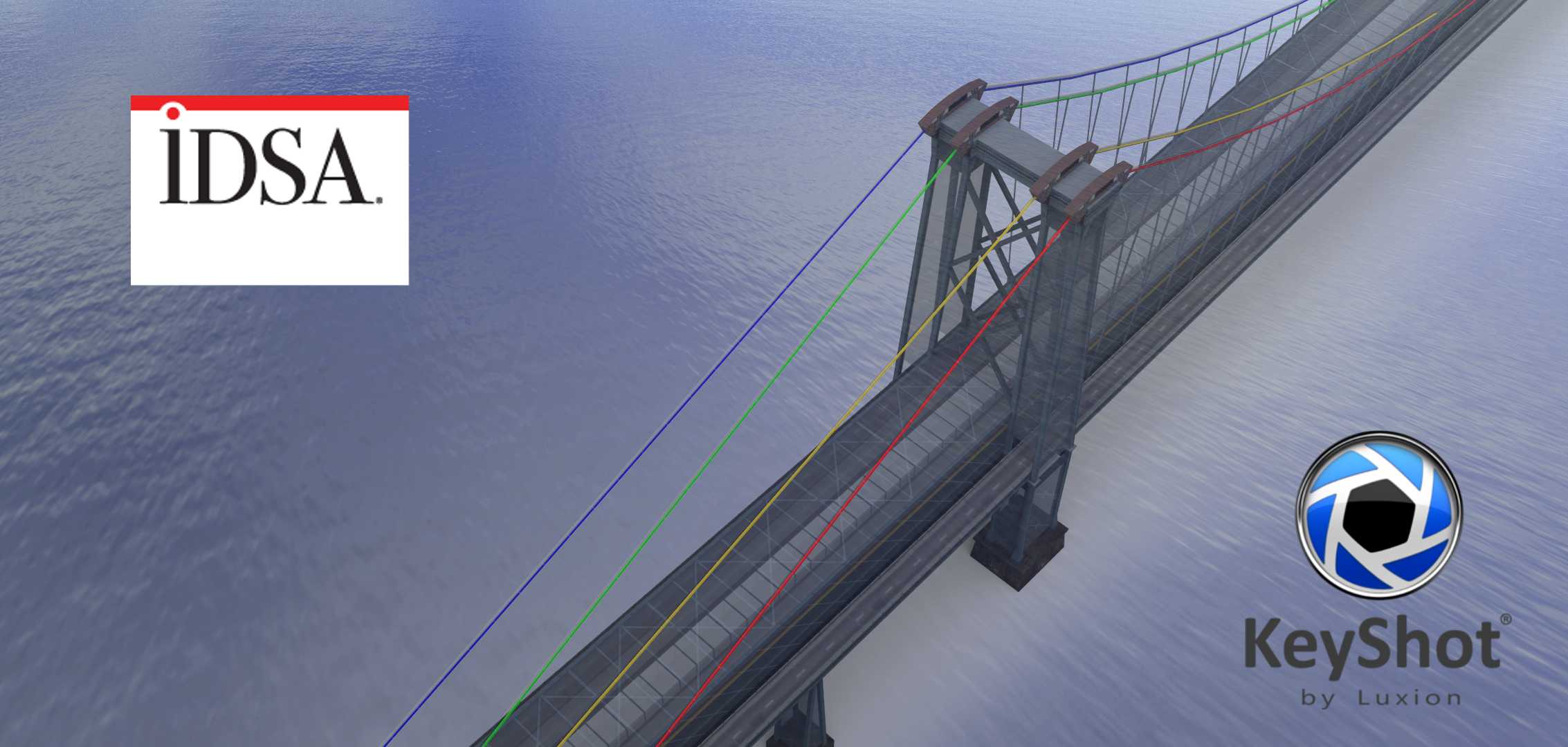

彩色悬索桥梁结构三维设计作品

　　该桥梁模型还原了悬索桥的核心受力结构，主缆沿桥身纵向布置，通过多组彩色拉索与桥面主梁连接，不同色彩的拉索可直观区分索体受力分区与安装组别，便于结构教学、方案展示场景下的受力逻辑讲解。桥塔采用钢桁架格构式设计，塔柱与横梁间通过节点板栓接模拟，还原了实际工程中桥塔承受主缆竖向分力、水平风载的传力路径，塔底设置扩大基础结构，匹配跨水桥梁的水下承台安装边界，可直接用于桥梁下部结构方案的可视化推演。桥面采用正交异性钢桥面板模拟，两侧设置防护栏杆与检修道结构，拉索与主缆、主梁的连接节点做了精细化还原，可清晰展示索夹、锚具的装配位置关系，为桥梁养护、节点改造类项目提供直观的结构参考。从设计思路上看，模型通过拉索分色处理，

　　解决了传统悬索桥模型索体辨识度低、受力路径展示不清晰的问题，不同颜色的拉索对应不同的张拉组别，可辅助施工方案模拟中张拉顺序的演示，避免施工过程中索力不均导致的桥塔偏位、主梁变形问题。模型整体比例参考城市跨江悬索桥的常规尺寸，主跨长度适配中等宽度河道的跨越需求，桥塔高度满足主缆垂跨比的合理取值范围，两侧引桥衔接段预留了与道路路基对接的接口，安装边界上明确了承台埋深、主缆锚碇的布设位置，可直接用于城市交通规划、桥梁方案比选的三维展示场景。钢结构部分的材质模拟还原了钢材的金属质感与防腐涂层效果，拉索的色彩区分也兼顾了视觉展示效果与工程逻辑表达，既可以作为市政交通项目的方案展示载体，也能为桥梁工程相关的教学、实训提供具象的结构参照，帮助从业者快速理解悬索桥的传力逻辑、构件组成与安装施工的关键节点要求。
