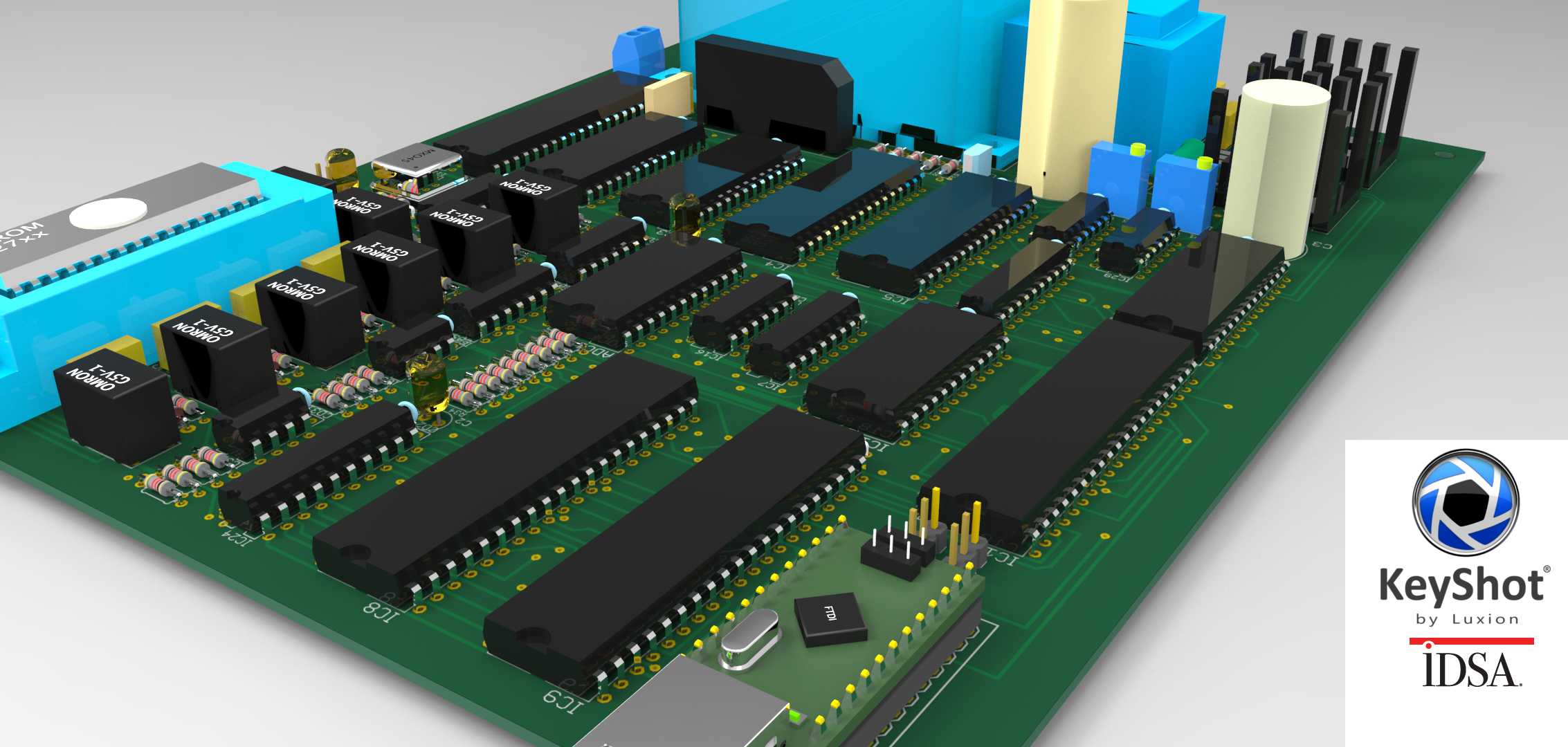

USB接口EProm编程器电路板结构设计

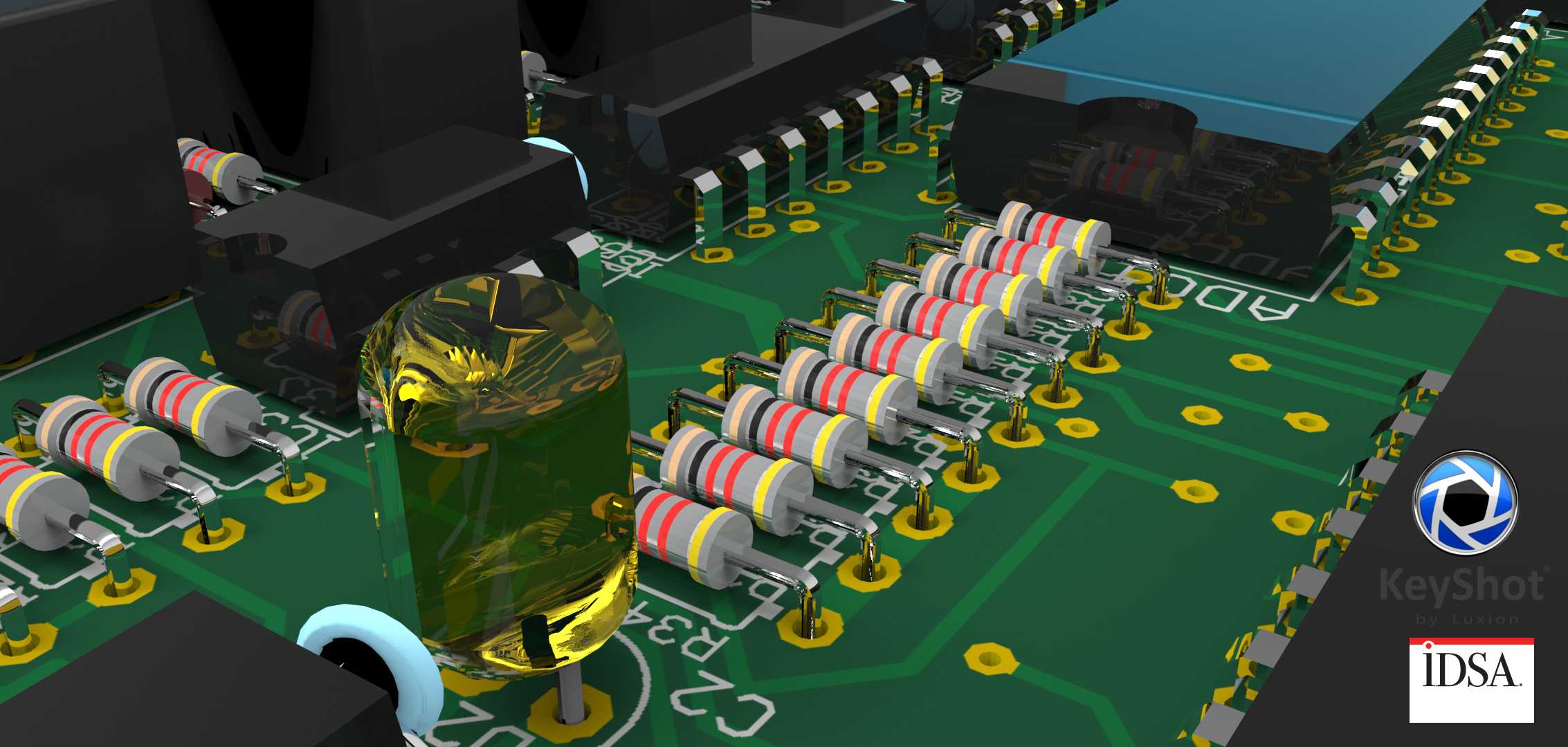

　　这款USB接口EProm编程器的PCB设计，面向电子研发、嵌入式开发、家电维修、工控板卡维护等场景，主要用于对可擦除可编程只读存储器芯片进行固件烧录、数据读取、参数备份与擦除改写操作，是电子调试环节常用的小型外设工具。设计过程中优先考虑USB供电的稳定性，板载电源回路做了独立的滤波处理，输入端的电解电容搭配贴片陶瓷电容组合，可抵消USB线缆带来的纹波干扰，避免芯片烧录过程中因电压波动出现数据写入失败的问题。板上的直插电阻排布遵循信号流向规则，从USB接口端到芯片锁紧座方向依次排布上拉、限流电阻，每路信号走线长度做了等长处理，减少高速数据传输时的信号反射问题，针对不同封装的EProm芯片适配，板边预留了扩展排针的焊盘位置，

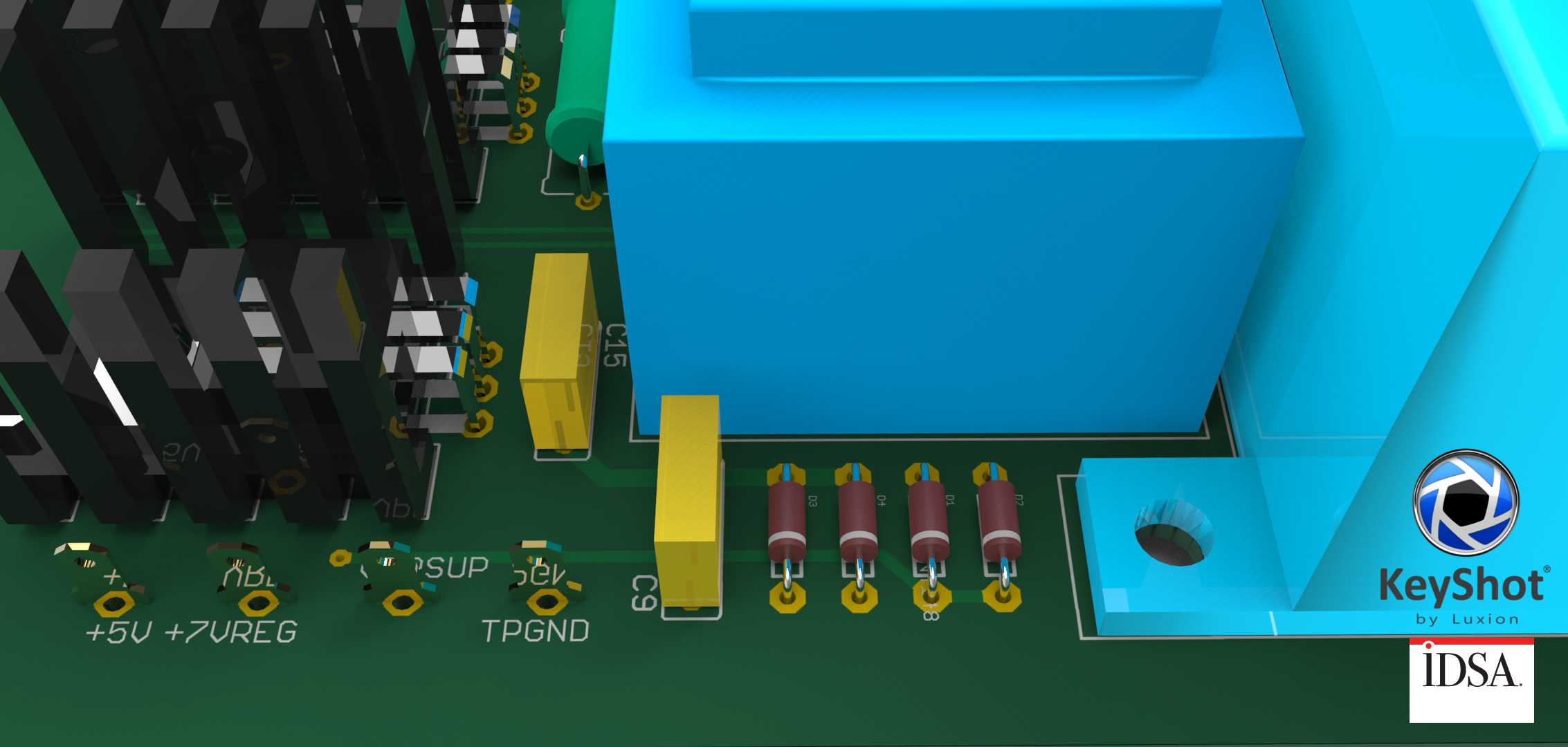

　　可通过外接转接座支持更多封装规格的存储芯片。PCB外形采用常规矩形切角设计，安装孔位分布在板卡四角，适配通用的塑料外壳安装尺寸，安装孔周边做了露铜接地处理，既可以固定壳体，也能实现外壳屏蔽接地，降低外界电磁干扰对烧录信号的影响。元件布局时将发热相对明显的电源转换芯片布置在板卡边缘位置，远离核心的编程信号处理区域，避免长期工作时热量累积影响周边阻容元件的参数稳定性，USB接口采用加固型直插封装，插脚与PCB焊盘做了大面积铺铜连接，可承受多次插拔的机械应力，避免接口松脱。板上的丝印标注清晰对应每个元件的参数与位号，后期生产焊接时可快速对位，减少错焊漏焊的概率，编程锁紧座的位置预留了足够的手指操作空间，更换芯片时不会被周边较高的电解电容、接口元件遮挡操作视线，兼顾生产装配与实际使用的操作便利性。
