工业自动化夹持器机械结构设计

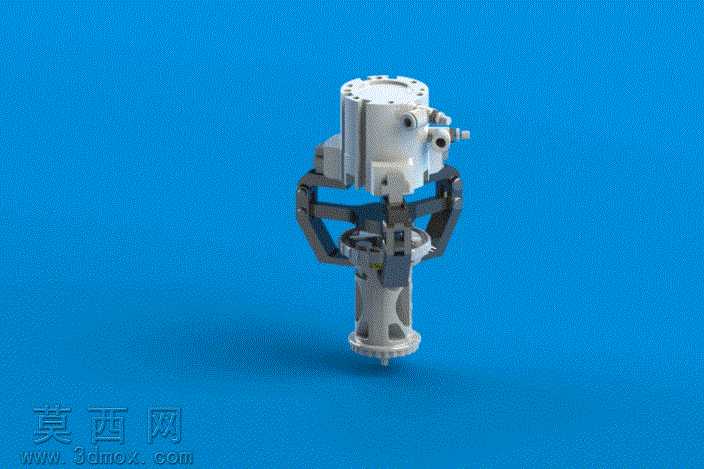

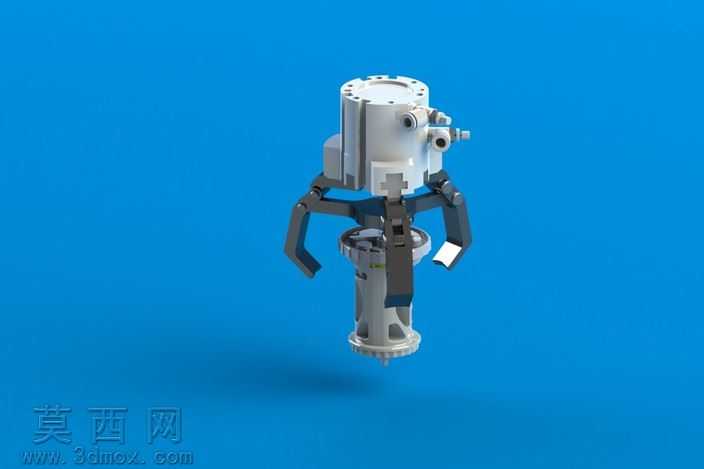

本夹持器为工业自动化场景配套的末端执行装置，整体采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计的公差配合规范，所有零件均按照实际加工工艺要求完成特征绘制，从基座连接段、驱动腔体到夹爪传动臂的每一处结构都经过尺寸校验，可直接用于后续的工程图导出与加工参考。模型完成后通过软件内置的渲染模块完成效果呈现，主体金属结构件采用哑光银灰色金属材质，模拟铝合金阳极氧化后的表面质感，传动关节处的深色部件采用硬质合金钢材质表现，基座连接端的密封结构采用工程塑料材质区分，不同材质的粗糙度、反光度参数经过反复调试，最终渲染图清晰呈现出各部件的装配层次与结构细节，能够直观展示装置的整体外观形态。从结构设计来看，该夹持器采用中心驱动的三爪联动传动方案，上部为驱动安装腔体，预留了气动或液压驱动元件的安装接口，可根据实际使用场景适配不同的动力源；中部为对称式连杆传动结构，通过多组铰接连杆将驱动端的直线位移转化为夹爪的同步开合动作，传动路径经过运动仿真验证，开合过程无卡滞、无死点，夹持力传递均匀；下部为夹爪安装基座，可根据待夹持工件的外形更换不同形制的夹爪指尖，适配圆柱类、异形类等多种工件的夹持需求，整体结构紧凑，安装接口采用标准法兰设计，可快速适配各类工业机械手、自动化专机的末端安装位。设计过程中优先考虑了装置的实用性与通用性，所有铰接位置均预留了轴承安装位，可有效降低传动过程中的磨损，延长装置使用寿命；驱动腔体做了密封结构设计，可适配多粉尘、少量切削液的工业作业场景；整体装配体完成了干涉检查，所有运动部件在全行程范围内无硬干涉，装配关系符合实际机械装配的逻辑，既可以作为自动化设备设计的参考方案，也可用于教学场景中连杆传动、末端执行器结构的演示案例，帮助学习者理解夹持类工装的设计思路与传动原理。
