USB调制解调器产品外观结构建模渲染

　　这款USB调制解调器的建模工作，首先要锚定其实际使用场景——这类设备多应用于临时办公网络搭建、户外工控设备联网、老旧台式机网络升级等场景，日常使用中需要频繁插拔、随身携带，因此结构设计上首先要考虑便携性与耐用性的平衡。从建模的尺寸边界来看，整体长度控制在70mm以内，最大宽度22mm，厚度不超过10mm，这个尺寸刚好适配笔记本相邻USB接口的间距，不会出现插入后遮挡相邻接口的问题，安装边界完全符合通用USB外设的尺寸规范，USB公头部分严格遵循USB Type-A接口的标准尺寸公差，插拔行程控制在12mm，保证插入后的咬合力度适中，既不会轻易松脱，也不会出现插拔过紧损伤主板接口的问题。

　　外观结构设计上，采用上下盖扣合的装配方式，分型线设置在产品侧面的绿色装饰条位置，既可以隐藏装配缝隙，也能通过撞色设计提升产品辨识度，外壳边缘全部做R1.2的圆角处理，一方面是避免注塑生产时出现应力集中导致的开裂问题，另一方面日常握持插拔时不会有硌手的触感，适配随身携带时与钥匙、U盘等物品混放的使用场景，减少磕碰掉漆的概率。端盖部分采用独立的帽式结构，内侧设置两个对称的卡扣凸点，扣合后与主体的凹槽配合，拔插力度控制在8N左右，既不会因为日常晃动脱落丢失，也不会出现过紧难以拔下的问题，端盖内部预留0.5mm的间隙，可以在盖合时容纳USB公头的轻微尺寸公差，避免出现盖合不到位的情况。

　　建模过程中，外壳的曲面过渡是重点，主体部分采用微弧面设计，上盖表面做0.3mm的微凸弧度，既可以提升握持时的贴合感，也能避免平面外壳容易出现的划痕显影问题，表面做细晒纹处理的建模预留，渲染时对应哑光磨砂的质感，侧面的绿色装饰条采用0.8mm的凸起设计，既可以作为上下盖的装配定位筋，也能在视觉上拉长产品的视觉比例，弱化设备的厚重感。内部结构建模时，预留了PCB板的安装位、天线的布设空间，外壳内壁设置2个定位柱与1个螺丝柱，PCB板通过定位柱预定位后，单颗螺丝即可完成固定，装配工序简单，适合量产时的快速组装。

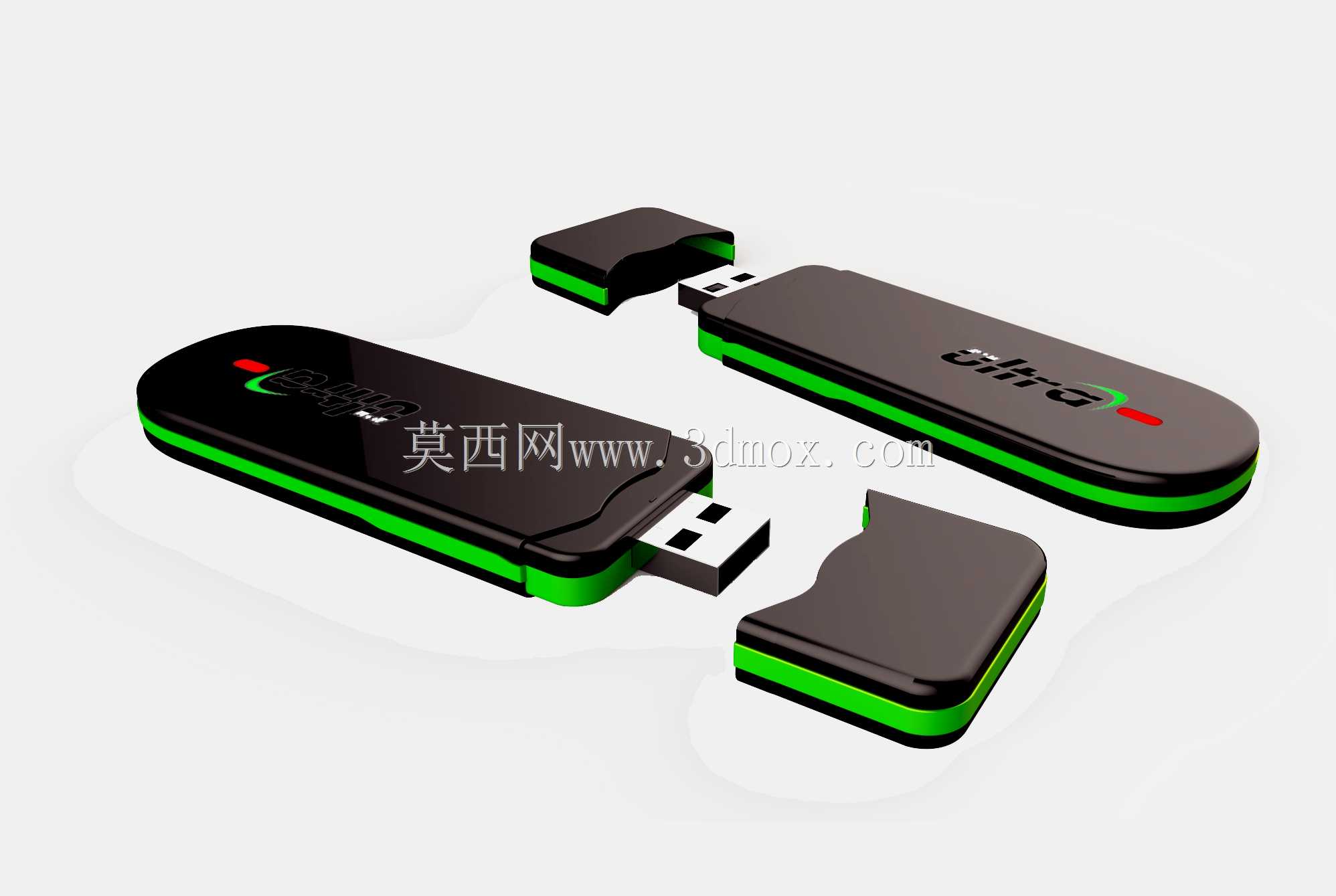

　　渲染环节重点还原产品的实际材质质感，外壳的PC材质通过调整粗糙度参数还原磨砂塑料的漫反射效果，绿色装饰条做半高光处理，与主体的哑光质感形成层次区分，USB接口的金属部分做轻微的拉丝纹理处理，还原金属接插件的真实质感，同时通过光影调整突出产品的轮廓线条，清晰展示装配拆分后的各个部件结构，方便结构设计人员核对装配间隙、卡扣位置等细节，也能为后续的开模评审提供直观的外观参考。
