手绘草图驱动的智能手机整机结构原型设计

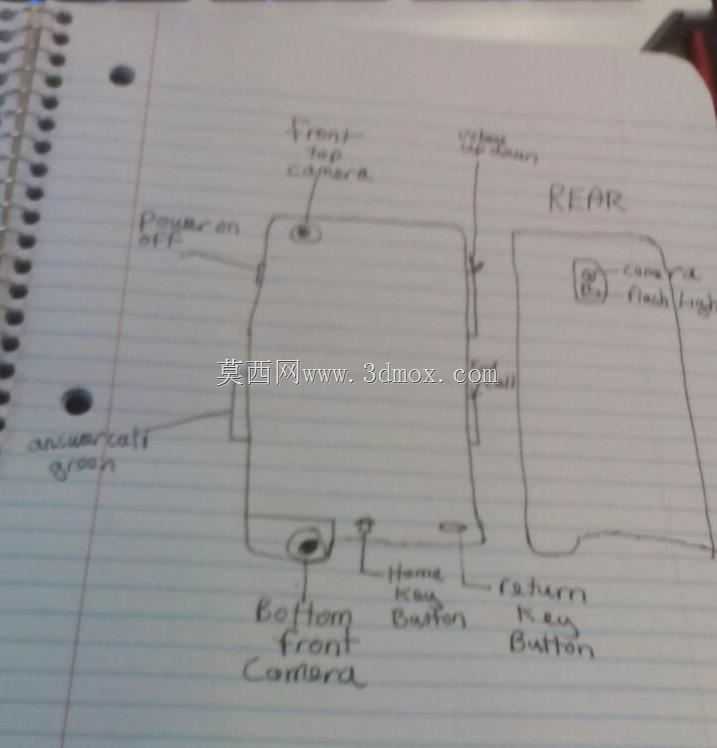

　　在消费电子结构开发流程中，早期原型的快速推演是决定后续开模成本、迭代效率的核心环节，这套基于手绘草图完成的手机原型建模，正是面向方案预研阶段的结构验证载体，区别于量产阶段的精细化数模，其核心价值是在概念阶段快速锚定整机的硬件布局边界与交互逻辑合理性。从实际应用场景来看，这类原型建模主要服务于产品立项阶段的内部评审，结构团队可以依托该模型快速核对前后置摄像头的安装空间、实体按键的排布位置与按压行程预留空间，同时给ID设计团队提供硬件堆叠的基准参考，避免外观创意与内部结构需求出现冲突。从设计思路上看，建模完全锚定手绘草图的标注逻辑，正面区域预留了前置摄像头的下沉安装位，底部区域划分出主按键、返回功能按键的排布区间，

　　同时标注了底部前置摄像头的开孔边界，背面区域则明确了后置摄像模组与闪光灯的组合安装区域，所有结构特征的位置都严格对应手绘稿的尺寸比例，没有额外添加非必要的装饰性特征，完全服务于结构验证的核心需求。在外形尺寸与安装边界的把控上，建模过程中同步考虑了手持握持的人机工程要求，侧边的电源按键位置对应普通人单手握持时拇指的自然触控区间，整机的厚度预留同时兼顾了内置电池、主板堆叠的最小空间要求，前后摄像头的开孔深度预留满足常规镜头模组的安装公差，按键区域的凸台高度既保证了按压的触感反馈，也不会因为突出过多导致日常使用中出现误触。这类原型建模不需要达到量产级的公差精度，但必须把所有核心硬件的安装位置、交互部件的操作逻辑清晰呈现，

　　在项目早期阶段可以快速筛掉布局不合理的方案，减少后续三维细化、模具开发阶段的返工概率，对于中小团队的消费电子开发项目来说，这种从手绘草图直接转化的结构原型，是平衡开发效率与方案可行性的实用载体，能够让结构、ID、硬件团队在同一基准上快速对齐需求，避免跨部门沟通中的信息偏差。
