汽修作业用可调节三角支撑安全支架

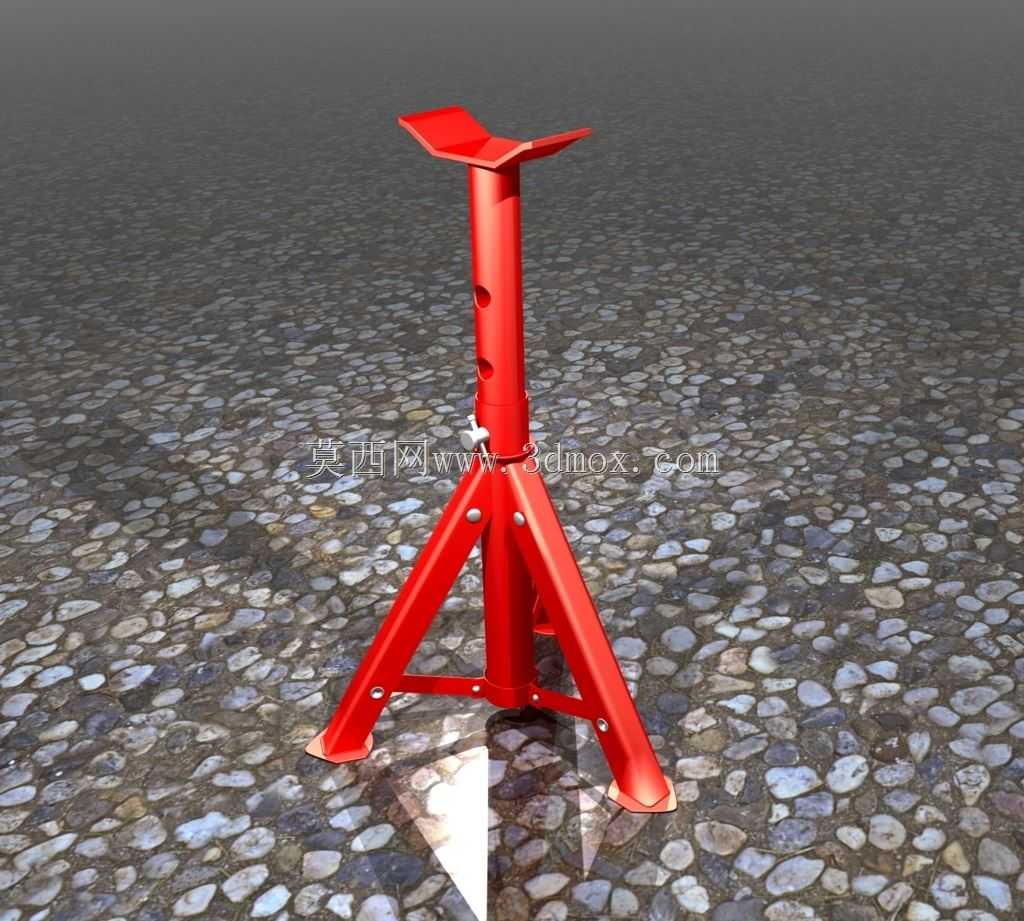

　　这款三角结构的支撑支架，是汽车维修场景里配合举升设备使用的核心安全工装，日常在汽修门店的维保工位、快修保养作业区都能见到它的身影，主要作用是在车辆被举升后提供刚性承重支撑，避免举升设备泄压、滑落引发的作业安全事故。从结构设计来看，它采用三脚撑开的落地式布局，三个支脚呈120度均匀分布，落地端做了加宽的防滑支撑脚，接触地面的端面带有防滑齿结构，即便在带有油污的环氧地坪、粗糙水泥地面上放置，也能保证足够的支撑稳定性，不会出现侧滑、偏移的问题。中间的主立柱采用等截面圆管结构，柱身沿轴向等距开设多组调节销孔，配合顶部的支撑鞍座可以实现多档位高度调节，适配不同底盘高度的乘用车辆、轻型商用车辆的支撑需求，顶部的鞍座做了内凹的V型贴合面，

　　能够更好地贴合车辆底盘的边梁、支撑筋位置，避免支撑过程中出现滑脱、硌伤底盘钣金的问题。设计过程中重点考量了承重状态下的受力传递路径，三个支脚与主立柱的连接位置采用铆接加焊接的双重固定结构，支脚之间还增加了横向连接的加强筋板，当顶部承受额定载荷时，受力会顺着主立柱均匀分散到三个支脚，再传递到地面，避免局部应力集中导致的结构变形。从安装边界来看，支脚完全撑开后的占地直径约为600毫米，最低支撑高度约为280毫米，最高调节高度可达420毫米，单台额定承重满足常规家用轿车、SUV的支撑需求，使用时需要将支脚完全撑开锁定，调节销插入对应销孔后确认锁止到位，再将鞍座对准车辆底盘指定的支撑点位，缓慢释放举升设备的载荷让支架完全受力，

　　作业过程中禁止在支撑未完全受力的情况下钻入车底。这类支架的建模过程需要重点还原各活动部件的配合关系，包括调节销与立柱销孔的间隙配合、支脚与主立柱的铰接转动范围，确保模型能够模拟实际使用中的高度调节、支脚收合动作，为后续的工装优化、受力仿真提供准确的数模基础。不同于液压举升设备的动态举升功能，这类支架属于纯机械结构的静态承重部件，没有液压密封件、活动泵体等易损结构，日常使用仅需要定期检查销孔磨损情况、支脚焊接位置是否出现裂纹，维护成本极低，是汽修作业场景里不可或缺的安全防护类工装。
