剪式车载应急顶升支撑结构设计

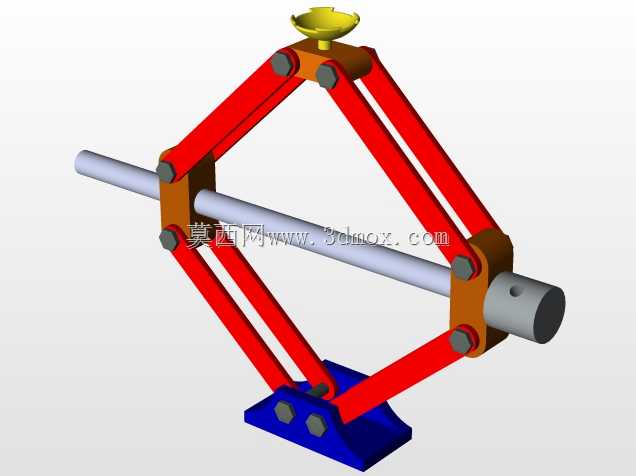

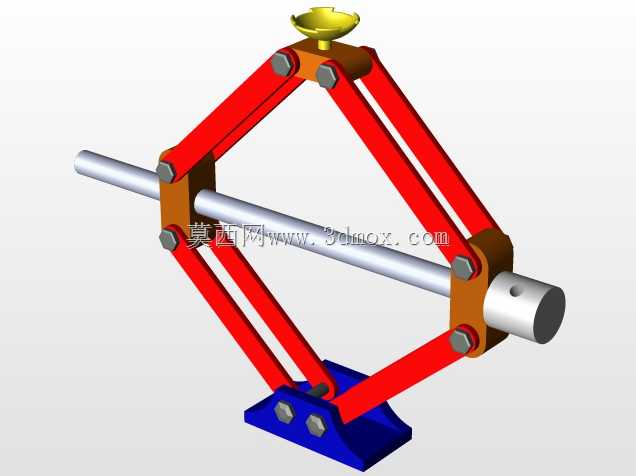

　　日常车辆维保场景里，剪式顶升结构是私家车主、汽修门店更换轮胎、检查底盘悬挂时最常用的便携支撑设备，相比液压类顶升装置，它的折叠收纳体积更小，自重更轻，放在车辆后备箱的工具槽里不会占用过多储物空间，也不会因为长期静置出现液压油渗漏、泄压失效的问题。这套结构的核心受力框架采用双组平行四边形连杆布局，上下两端分别设置顶托与底座，顶托的弧形凹槽刚好卡入车辆底盘的指定顶升加强筋位置，避免顶升过程中出现滑脱偏移，底座的加宽平板结构可以增大与地面的接触面积，在非硬化路面作业时能降低单位面积压强，防止支撑下陷。传动部分采用梯形螺纹传动杆贯穿两侧的滑动铰座，转动杆端的外接接头时，两侧铰座会沿杆身轴向同步靠近或远离，带动连杆组完成升降动作，

　　梯形螺纹的自锁特性可以保证在任意顶升高度下，结构不会因为负载出现自行回落，作业过程中不需要额外加装安全锁止结构，简化了操作步骤。设计这套结构时，首先要明确额定顶升负载对应的连杆截面尺寸，所有铰接销轴的剪切强度需要留有1.5倍以上的安全余量，连杆与铰座的连接位置采用耐磨衬套减少反复升降带来的磨损，延长结构的使用寿命。传动杆的行程需要匹配最低收纳高度与最大顶升高度的差值，最低收纳高度要适配家用轿车底盘的离地间隙，保证车辆空载时能顺利放入底盘下方，最大顶升高度要满足轮胎完全离开地面的作业需求，同时要预留足够的安全行程余量，避免传动杆走到行程极限出现结构卡死。安装边界上，折叠状态下整体结构的横向尺寸要控制在常规车载工具盒的容纳范围内，

　　顶托与底座的外形不能有突出的尖锐棱角，避免收纳时刮擦后备箱内饰，传动杆的端接头尺寸要匹配常用的随车扳手、棘轮工具的接口规格，不需要额外配备专用操作杆，降低用户的使用门槛。实际作业时，需要先将底座放置在坚实平整的地面，将顶托对准底盘的顶升支撑点，再匀速转动传动杆，过程中要随时观察两侧连杆的同步状态，避免单侧受力过大出现结构变形，顶升到位后可以先轻微晃动车身确认支撑稳定，再开展后续的维保作业。
