轻量化复古高应力船舶操舵装置设计

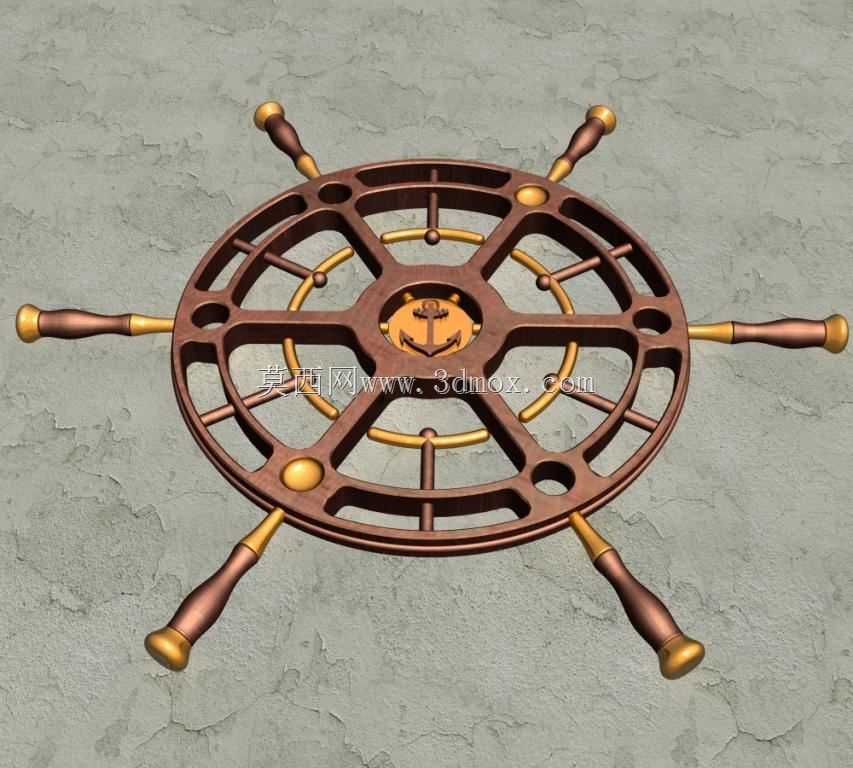

　　这款操舵装置的设计首先锚定内河及近海小型休闲船舶、仿古观光游船的操控场景，区别于大型货轮的液压助力舵系，这类小型船舶的舵轮需要直接传递舵机扭矩，同时兼顾舱室装饰属性，因此在结构设计上做了多维度平衡。整体采用六辐条对称布局，握柄端做了符合人体工学的收腰造型，表面做防滑纹理处理，即便在高湿高盐的海上环境，操作人员手部沾有水渍或防滑手套磨损的情况下，也能稳定握持施力，不会出现打滑脱手的问题。轮体主体采用镂空辐板设计，在保证结构强度的前提下尽可能削减冗余重量，轮缘与中心毂之间设置双层环形加强筋，配合辐条与环形筋的交汇节点做圆角过渡，避免应力集中，在满舵施力、遭遇浪涌冲击舵叶带来反向扭矩时，轮体不会出现形变或开裂。

　　中心毂位置集成了锚形装饰标识，既呼应航海文化属性，也作为中心压盖的固定结构，压盖下方预留标准花键轴安装位，可适配多数小型船舶通用的舵机输出轴规格，安装时无需额外做转接件加工，对准花键槽推入后锁紧端盖即可完成装配，安装边界预留了足够的扳手操作空间，后期维护拆卸也无需拆解周边操控台部件。设计过程中针对操舵的实际受力工况做了模拟验证，当单侧握柄施加最大操作扭矩时，辐条的应力分布均匀，最大应力点出现在辐条与轮缘的衔接位置，数值远低于常用船用铸铜、不锈钢材质的屈服强度，即便长期承受交变载荷也不会出现疲劳断裂。握柄与轮缘的连接位置做了嵌入式固定结构，握柄可绕自身轴线小角度转动，操舵过程中手腕无需随轮体转动大幅调整角度，降低长时间操舵的疲劳感。

　　轮体表面做了仿古铜色做旧处理，金属质感强烈，安装在木质操控台面上能和复古风格的船舱内饰形成视觉统一，不会像工业塑料舵轮那样破坏舱室整体设计感。考虑到船舶使用环境的腐蚀性，所有外露金属部件都做了封孔防腐处理，缝隙位置填充密封胶，避免盐雾渗入结构内部造成锈蚀，日常维护仅需定期擦拭表面盐分即可，无需做特殊的防腐保养。在安装尺寸上，轮体外径适配小型船舶操控台的常规安装空间，不会因为直径过大遮挡操控台的仪表显示区域，也不会因为直径过小导致操舵时需要施加更大的握力，兼顾了操作力臂需求与舱室布局空间限制。
