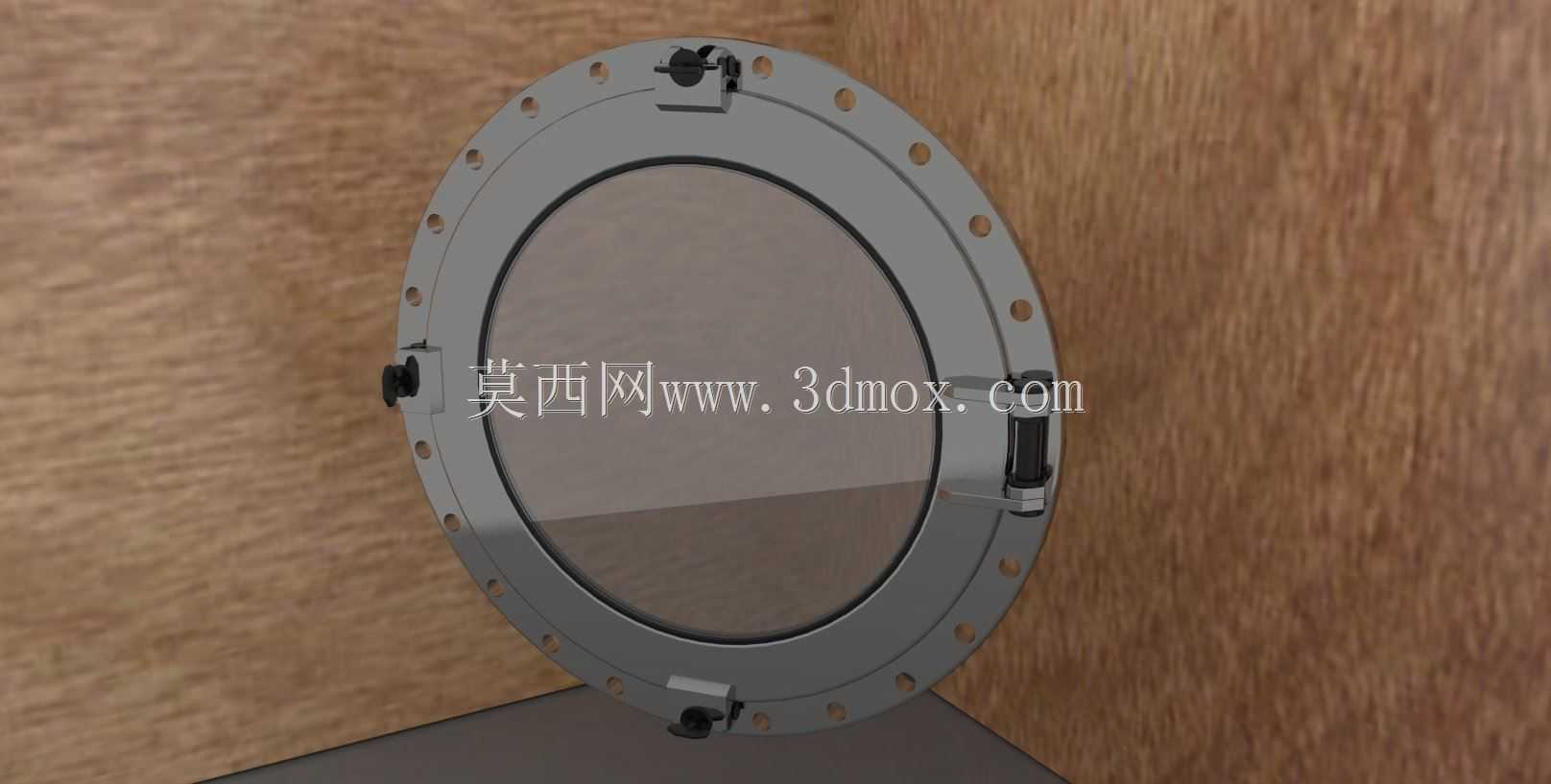

船舶用快开式圆形耐压观察孔盖结构

　　这款圆形观察孔盖主要应用于船舶舱室分隔、密闭罐体侧壁、特种舱体的观察与检修通道场景，在船舶上层建筑、液货舱侧壁、常压密闭设备舱段中，既可以作为日常观察内部工况的透明视窗，也能在需要时快速开启完成小尺寸物件传递、局部检修操作，无需拆卸整面舱壁结构。从结构设计逻辑来看，整体采用带安装孔的环形法兰作为基座，法兰周圈均匀分布螺栓通孔，安装时可通过螺栓配合密封垫片将孔盖整体压紧固定在舱壁预设的开孔位置，法兰的厚度根据承压等级做了梯度设计，边缘做了倒角处理避免安装时割伤密封胶条，安装边界需要匹配舱壁开孔的圆度公差，法兰外圈直径要比舱壁开孔大出足够的密封压紧宽度，保证安装后密封面受力均匀不会出现渗漏。视窗部分采用内嵌式透明板材，

　　周边通过压圈与密封胶条固定在法兰基座的内圈槽位，透明板材的厚度根据使用场景的承压差做匹配，既保证透光观察的清晰度，也能承受舱内外的压力差不会出现变形碎裂。快开锁紧结构分布在孔盖周圈，采用偏心凸轮式锁扣设计，日常关闭状态下扳动锁扣手柄就能通过偏心结构将活动视窗圈压紧在密封面上，不需要逐个拧动螺栓，开启时只需要反向扳动所有锁扣就能快速打开活动视窗部分，相比传统螺栓紧固的孔盖，操作效率提升明显，适合需要频繁开启观察的场景。锁扣的位置做了对称分布，保证压紧力沿圆周均匀作用在密封胶条上，避免局部压紧力不足导致密封失效，每个锁扣都带有限位结构，扳动到锁紧位置后不会因为舱体振动自行松脱。活动视窗圈与法兰基座之间采用铰接结构连接，

　　开启时活动部分可以绕铰接轴转动，不会完全脱离基座，避免开启后部件掉落，铰接轴的位置做了耐磨衬套设计，长期反复开合也不会出现轴孔磨损松旷的问题。在实际选型应用中，需要根据舱壁的厚度、承压要求、使用环境的腐蚀等级匹配对应的材质，海洋环境下使用的版本通常会做防腐表面处理，密封胶条选用耐老化、耐海水腐蚀的材质，保证长期使用不会出现胶条老化开裂导致的密封失效问题。这类孔盖的尺寸设计通常遵循舱室通道的通用规范，透明视窗的有效通光直径满足日常观察需求，整体外径控制在合理范围，不会占用过多舱壁安装空间，周圈的安装孔位置做了统一的标准化设计，可以直接替换同规格的传统孔盖，不需要重新在舱壁上打孔，适配性较强。
