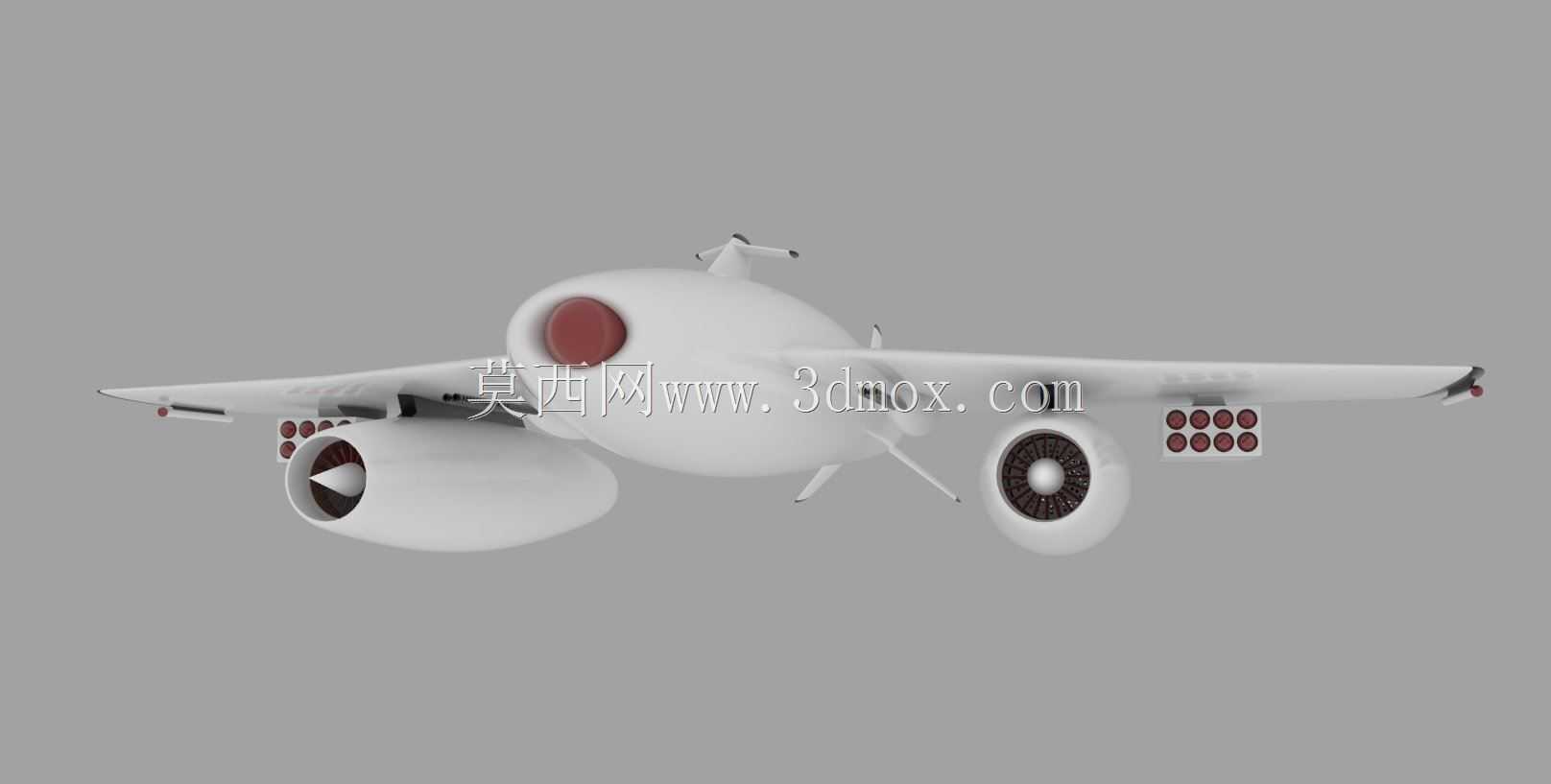

概念武装飞行器外观结构三维设计

　　这款概念武装飞行器的结构设计，首先围绕近距低空支援的应用场景展开，区别于传统固定翼作战飞机的布局逻辑，整体采用宽体短机身的构型，在保证结构强度的前提下压缩机身纵向尺寸，适配低空复杂地形下的机动转向需求。机身头部采用圆润钝头设计，内置光电探测窗口的安装位，避免尖锐机头在低空掠飞时与障碍物剐蹭的风险，同时为前视探测设备预留充足的安装空间与维护开口。动力系统采用翼下吊挂式双发布局，发动机短舱与机翼主梁直接通过快拆结构连接，既可以降低发动机振动对机身航电设备的干扰，也方便地勤人员快速拆解更换动力单元，短舱进气口采用侧下朝向设计，减少低空飞行时地面扬尘被吸入发动机的概率。机翼采用小后掠角平直翼构型，翼展与机身长度比例控制在1.2:1左右，

　　兼顾低空低速状态下的升力表现与高速突防时的阻力控制，机翼下方预留多组通用挂架接口，可适配不同规格的弹药挂载、副油箱或者侦察吊舱，挂架位置与机翼主梁的承力点直接对应，避免挂载载荷对机翼蒙皮造成额外应力。起落架采用前三点式可收放结构，主起落架安装在发动机短舱内侧的机翼承力框上，收放后完全嵌入短舱与机身之间的整流罩内，不额外占用机身内部的设备安装空间，尾翼采用小型V型布局，在保证航向与俯仰操纵效率的同时，降低尾翼被地面轻武器命中的概率。机身表面预留多处传感器与天线的共形安装位，所有外露设备均与机身蒙皮平滑过渡，减少飞行过程中的气动阻力，整体结构的安装边界充分考虑了运输与存放需求，整机拆解后可适配标准集装箱的内部尺寸，

　　满足前线快速部署的转运要求。设计过程中对机身承力框的布局做了多轮迭代，将主要承力结构集中在机翼连接段与发动机安装段，机身其余部分采用轻量化蒙皮与框架结构，在保证结构抗过载能力满足低空机动要求的前提下，尽可能降低整机结构重量，挂载点的载荷分配经过反复校核，保证单侧机翼挂载最大载荷时，机身不会出现偏航力矩超限的问题，各操纵面的作动器安装位均预留充足的维护空间，无需拆解大面积蒙皮即可完成作动器的检修与更换。
