带内置武器舱的喷气式小型战机外观结构

　　这款喷气式小型战机的三维结构设计，首先围绕近距空中支援、低空突防的实际作战场景展开，整体气动布局采用下单翼搭配双发吊舱的结构形式，能够在低空低速飞行状态下保持足够的升力冗余，同时兼顾高速冲刺时的气动减阻需求。机身主体采用流线型纺锤截面设计，从机头进气道唇口位置向后平滑过渡至机尾垂尾连接处，截面直径沿轴向逐步收窄，能够有效降低跨音速飞行时的激波阻力，机头位置的圆形进气道内部预留了发动机压气机的安装空间，唇口做了圆弧钝化处理，避免大迎角飞行时进气道出现气流分离导致发动机喘振。机身中部的内置武器舱是本次设计的核心功能区域，舱门采用贴合机身曲面的嵌入式结构，闭合状态下与机身外表面完全齐平，不会额外增加飞行阻力，

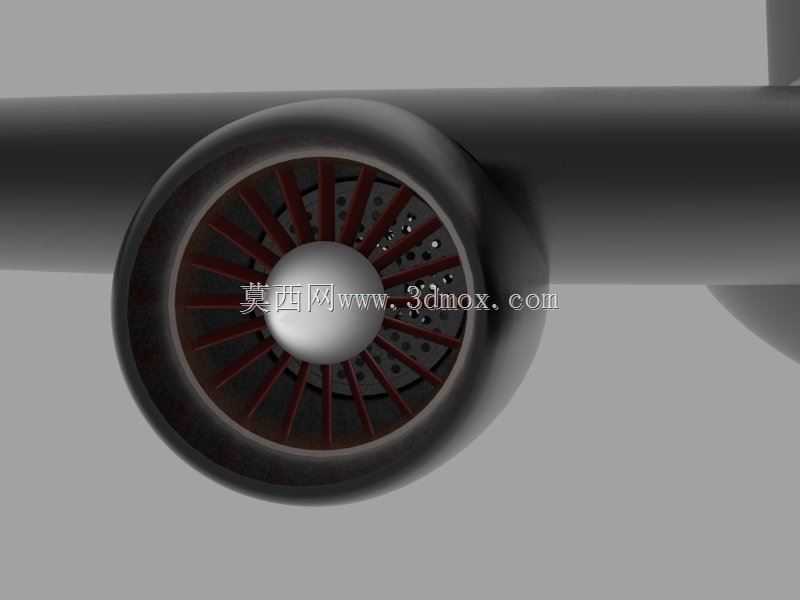

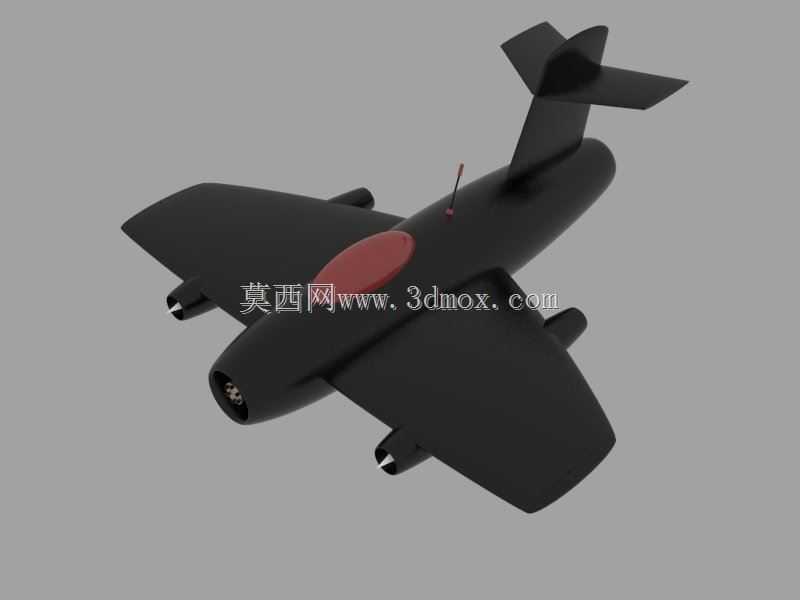

　　舱体内部预留了常规轻武器类载荷的安装挂点，挂点位置做了局部结构加强，能够承受发射时的后坐力冲击，同时舱门的开合机构预留了作动筒的安装位置，能够在飞行状态下快速完成舱门开闭动作，减少暴露时间。两侧机翼采用后掠翼设计，翼根位置与机身中部承力框直接连接，机翼下方的发动机吊舱通过流线型挂架与机翼主梁固定，吊舱外形做了全包络整流处理，从进气口到尾喷口的截面变化完全匹配小型涡喷发动机的外轮廓尺寸，既能够为发动机提供足够的冷却气流通道，也能避免吊舱与机翼之间产生干扰阻力。尾翼部分采用单垂尾加水平安定面的常规布局，垂尾前缘后掠角度与机翼后掠角度匹配，能够在大侧滑角飞行状态下提供足够的方向安定性，垂尾顶端预留了通信天线的安装基座，

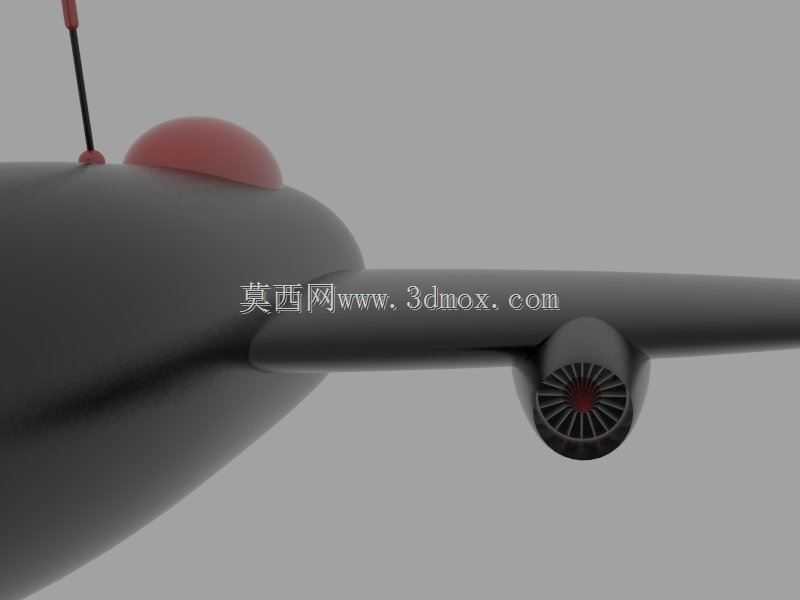

　　不会破坏垂尾的整体气动外形。座舱位置采用整体式圆弧风挡设计，风挡框架与机身蒙皮齐平，座舱盖采用红色半透明材质模拟，内部预留了飞行员座椅与操纵机构的安装空间，座舱下方的机身承力结构做了加厚处理，能够承受起降与机动飞行时的冲击载荷。整体设计过程中，所有部件的安装边界都做了干涉检查，比如发动机吊舱与机翼挂架的连接位置、武器舱门开合时与周边蒙皮的间隙、起落架收放时的运动路径都预留了足够的安全余量，各部件的分模线完全沿机身曲面的流线方向布置，既方便后续的结构拆分加工，也能保证整机外观的整体性。
