多件式轮辋组件结构设计

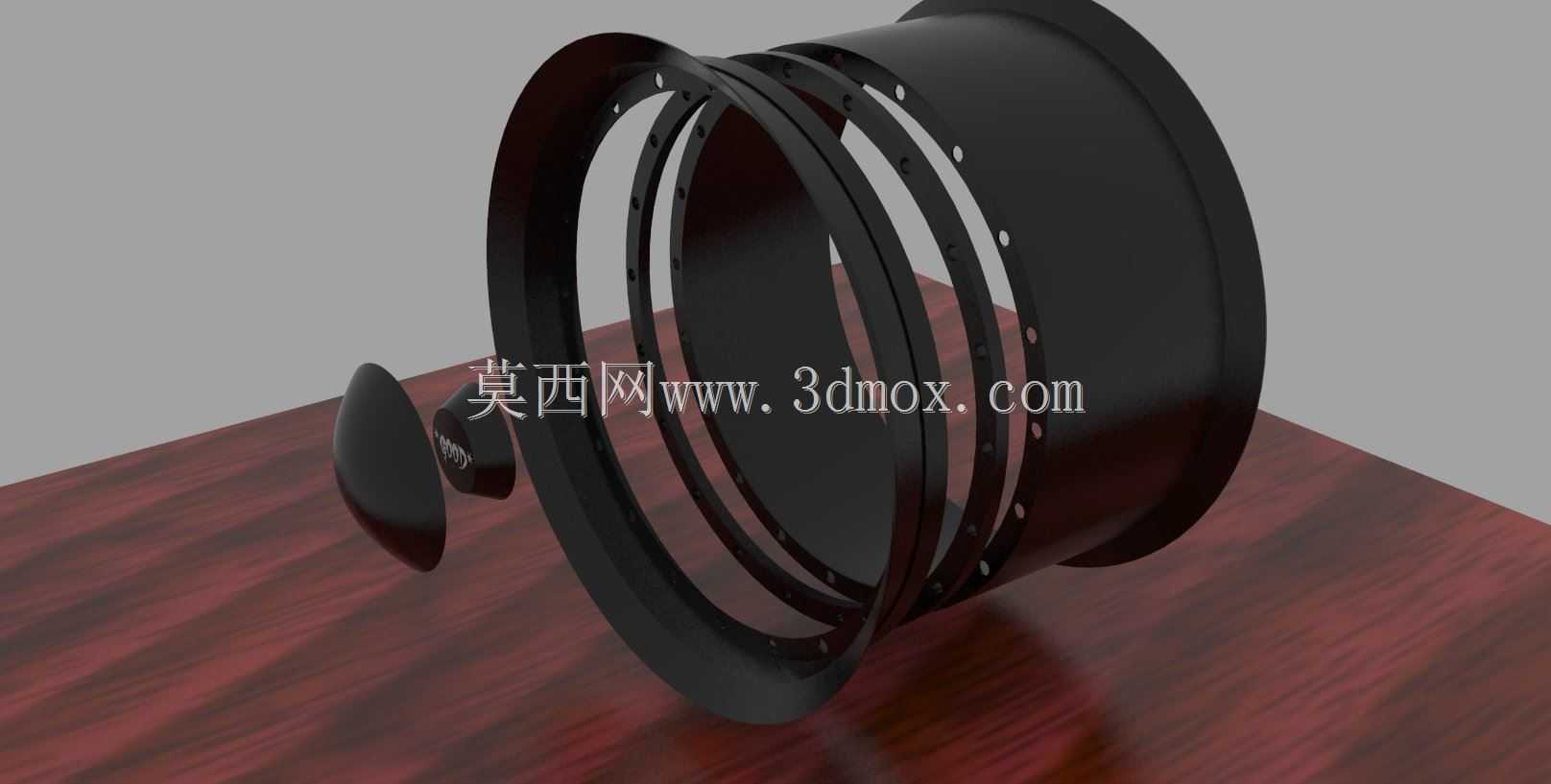

　　这套轮辋组件属于行走机构的核心承载部件，主要适配非道路作业车辆、小型特种作业装备的行走系统，在场地转运设备、小型工程机具、定制改装越野装备上都能找到对应的应用场景，核心作用是承接轮胎安装位、传递轴端扭矩，同时承担行驶过程中的径向载荷与侧向冲击。设计过程中针对初代结构的配合缺陷做了迭代优化，调整了多段环件的镶合定位结构，将原先容易出现装配错位的止口尺寸做了公差收窄，每段环件的配合面都设置了定位台阶，避免组装后出现同轴度偏差导致的轮胎动平衡失效问题。组件采用多件拆分式结构，区别于一体冲压成型的民用乘用车轮辋，这种拆分设计更适合小批量定制场景，不需要大型冲压模具就能完成加工，单段环件可以采用型材卷制后焊接再机加工的工艺生产，

　　大幅降低小批量生产的工装投入成本。从安装边界来看，轮辋的轴向安装面预留了标准的螺栓孔位阵列，孔位分布圆直径匹配常规小型车桥的轮毂连接尺寸，环件内侧的台阶位用于安装气门嘴与平衡块，外侧的凸缘结构完全贴合标准轮胎的胎圈座尺寸，能够保证轮胎充气后胎圈与轮辋的密封贴合，不会出现慢漏气或者胎圈脱出的风险。设计时特意校核了不同工况下的结构强度，轮辋主体的壁厚经过载荷验算，能够承受额定载荷下的冲击变形，多段环件镶合后采用圆周满焊的方式连接，焊缝位置避开了应力集中的圆角区域，防止长期交变载荷下出现焊缝开裂。配套的镶件主要用于填补初代结构的配合间隙，安装后能够保证轮辋整体的圆度误差控制在机加工允许的范围内，避免高速转动时出现径向跳动。

　　这类多件式轮辋在特种改装领域应用十分广泛，尤其是针对非标准轮胎尺寸的定制需求，不需要开模就能快速加工出适配的轮辋结构，相比一体成型轮辋的生产周期更短，调整灵活度更高，同时拆分结构也便于后期维护，出现局部磕碰变形时可以单独更换对应的环件，不需要整体报废轮组。在实际装配过程中，需要先将各段环件按定位台阶镶合到位，确认同轴度符合要求后再进行焊接固定，焊后需要对配合面做二次机加工，保证胎圈座的表面粗糙度与尺寸精度，安装轮胎时需要在胎圈位置涂抹专用润滑脂，避免装配过程中刮伤胎圈橡胶。
