汽车轮毂轮胎组合三维结构设计作品

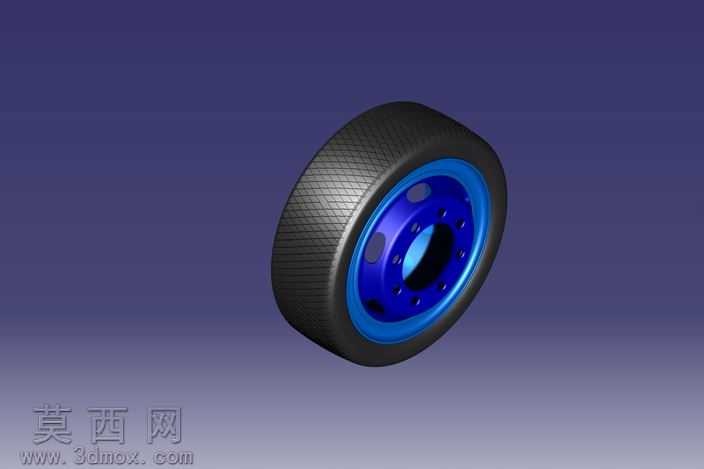

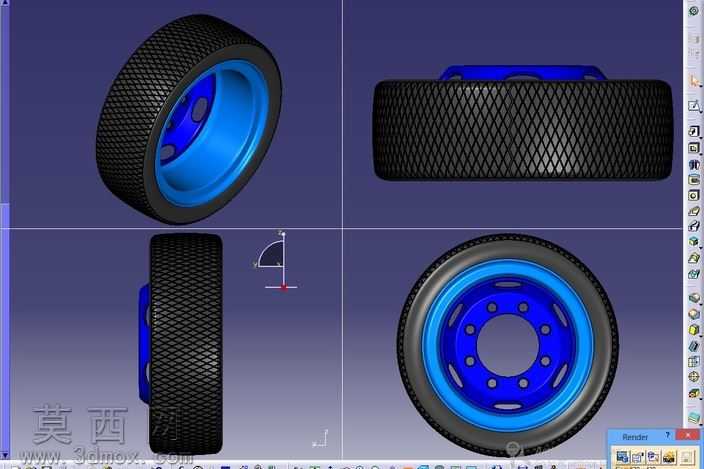

本作品为汽车行走系统核心部件的轮毂与轮胎组合三维设计，建模阶段依托三维参数化设计软件完成全尺寸结构搭建，首先针对轮胎部分进行建模：先绘制轮胎的回转截面轮廓，通过回转命令生成轮胎基础胎体，随后在胎面区域构建菱形网格状防滑花纹，通过阵列命令将单个花纹单元沿胎面周向、轴向均匀排布，精准还原民用车辆轮胎的胎面纹理特征，胎侧部分做平滑过渡处理，还原橡胶轮胎的曲面弧度，同时预留出与轮毂配合的胎圈安装位，保证装配结构的合理性。轮毂部分采用亮蓝色金属质感的设计方案，首先构建轮辋的主体回转结构，匹配轮胎胎圈的安装尺寸做限位结构设计，保证轮胎与轮辋装配后无结构干涉；轮辐部分采用多辐条镂空设计，在轮辐上均匀分布螺栓安装孔，用于轮毂与车轴法兰的连接固定，孔位做倒角处理还原真实加工特征，轮辐与轮辋的连接位置做圆角过渡，避免应力集中的结构缺陷。渲染阶段为不同部件匹配对应材质：轮胎部分赋予哑光黑色橡胶材质，调整材质的粗糙度参数还原橡胶表面的微磨砂质感，胎面花纹的凹凸结构通过材质凹凸通道强化视觉表现；轮毂部分赋予亮蓝色金属烤漆材质，调整材质的反射、高光参数，还原金属漆面的光亮质感，同时在边缘位置做轻微的磨损效果处理提升真实感。场景搭建采用四视图布局分别展示轮胎轮毂组合的侧视角度、胎面正视角度、胎侧厚度方向视角、装配完成后的正面视角，通过统一的深色背景突出部件本身的结构特征，渲染时添加柔和的环境光与定向补光，避免金属轮毂出现过曝的高光区域，同时清晰呈现胎面花纹的凹凸细节与轮毂的曲面结构。设计过程中严格遵循汽车轮辋与轮胎的配合尺寸规范，保证轮胎内径与轮辋外径的过盈配合参数符合实际装配要求，轮辐的镂空结构在保证视觉美观的同时，兼顾了轮毂轻量化设计的需求，螺栓孔的分布圆直径、孔径参数均参考常规民用乘用车的轮毂安装标准设定，整体模型结构完整，无破面、错面等建模缺陷，各部件的装配关系清晰明确，既可以用于汽车结构教学演示，也可作为汽车外观改装、虚拟场景搭建的素材使用。
