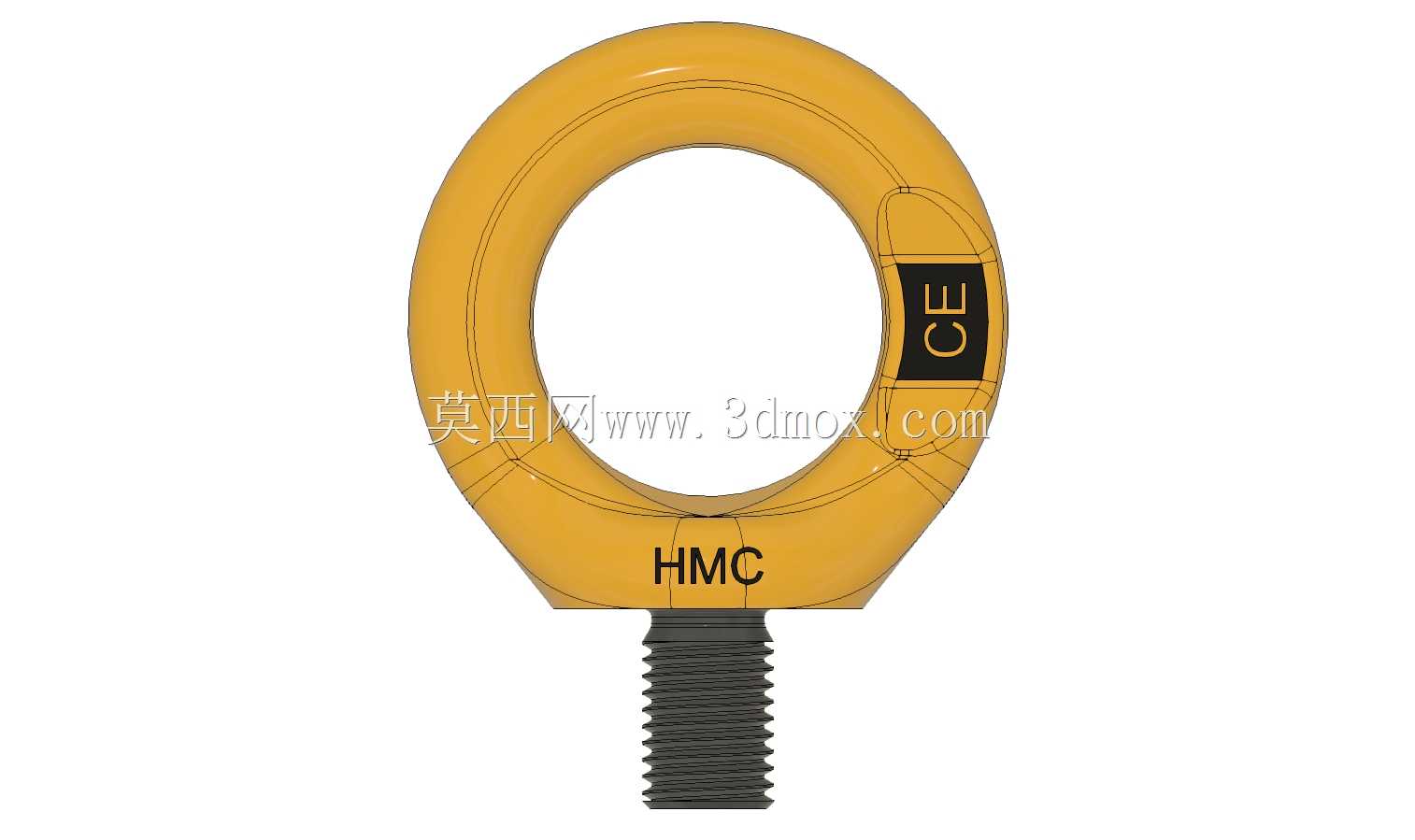

M16规格4吨级HMC型起重吊环螺栓

　　在车间重型零部件吊装、模具转序、设备整机移位这类常规起重作业场景里，吊环螺栓是最常用的顶部吊点连接件，这款M16规格的HMC吊环螺栓，额定工作载荷为4吨，适配多数中小型工业部件的单点或多点吊装需求。从结构设计来看，吊环部分采用整体锻造的闭环环形结构，环体内侧做了平滑圆弧过渡，没有尖锐棱角，避免吊装时钢丝绳、吊装带与环体接触位置出现应力集中割损索具的问题，环体外侧的CE标识区域做了局部凹陷嵌装，标识不会因长期摩擦磕碰出现磨损脱落，方便日常安全巡检时快速识别合规性。下方的螺纹段采用标准M16公制粗牙螺纹，螺纹牙型饱满，安装时可直接与工件上预制的对应螺纹孔配合，不需要额外搭配连接螺母，能有效减少吊点安装的配件数量，降低安装失误概率。

　　设计阶段针对吊环与螺杆的衔接位置做了加大圆弧过渡处理，这个位置是吊环螺栓受力最复杂的区域，既承受垂直方向的拉伸载荷，也会因吊装过程中索具的小角度偏摆承受横向剪切力，加大圆角的设计能分散该区域的应力集中系数，避免长期交变载荷下出现根部断裂的风险。安装边界上，需要注意工件上的预制螺纹孔深度必须大于螺杆旋入长度，保证螺纹啮合牙数满足载荷要求，同时安装面要做平整处理，保证吊环底座与工件安装面完全贴合，不能出现倾斜悬空的情况，否则会大幅降低实际承载能力。环体内孔的尺寸适配常规直径的吊装带、卸扣连接，作业时索具在环体内可实现小范围的角度转动，适配吊装过程中工件姿态调整的需求，不会出现索具卡滞的问题。这类吊环螺栓常被用在注塑模具模板、

　　机床中小型附件、焊接结构件的顶部吊点设置上，相比焊接式吊耳，它不需要焊接作业，安装拆卸便捷，可重复在不同工件上使用，只要定期做探伤检查无裂纹、螺纹无损伤，就能持续满足吊装作业的安全要求。建模过程中还原了环体的锻造圆角、螺纹的牙型细节、标识区域的结构特征，可直接用于吊装方案的布局模拟、设备吊点的干涉检查，也能作为起重辅具选型的三维参考样本，帮助设计人员在方案阶段就确认吊点安装空间是否足够，避免后期生产装配时出现吊环与周边结构干涉、索具安装空间不足的问题。
