法兰式多通管路接头三维结构设计

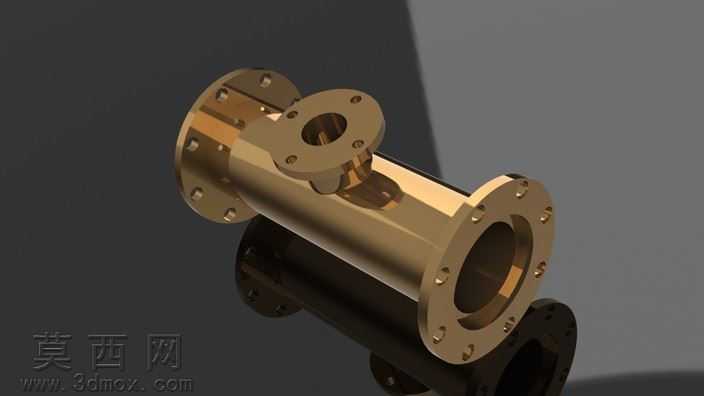

本作品为法兰式多通管路接头的三维设计成果，采用SolidWorks完成全参数化建模，建模过程严格遵循管路连接件的通用设计规范，先通过草图绘制各段管路的中心走向轨迹，确定主通路与侧通路的空间夹角与通径比例，再基于扫描特征生成管路的主体筒体结构，随后针对各连接端的法兰结构进行单独建模，精准绘制法兰盘的螺栓孔分布、密封面凸台、法兰厚度等细节参数，确保法兰连接端的尺寸符合通用管路连接的互换性要求。建模过程中对管路与法兰的衔接位置做了圆角过渡处理，避免应力集中的结构缺陷，同时对侧通路与主筒体的相贯区域做了曲面修整，保证内部流道的平滑过渡，减少流体输送过程中的阻力损失。材质渲染阶段选用黄铜金属材质，通过调整材质的反射率、粗糙度参数，还原金属管件的金属光泽与机加工表面质感，同时添加地面反射效果与柔和的环境光影，清晰呈现接头的整体结构与各部分细节特征。设计过程中充分考虑该类接头的实际使用场景，主通路采用大通径法兰连接用于主流体输送，侧通路采用小通径法兰结构用于支路分流、仪表安装或者介质取样等功能，各法兰端的螺栓孔采用圆周均布设计，保证连接时的受力均匀，密封面的凸台结构预留了密封垫片的安装空间，满足管路连接的密封性能要求。整体模型结构完整，各特征参数可编辑调整，能够直接用于后续的工程图生成、装配干涉检查以及流体仿真分析，可应用于液压管路、工业流体输送系统、化工管路等场景的设计参考，模型的各部分尺寸比例协调，结构设计符合机械设计的工艺性要求，不存在无法加工的异形结构，兼顾了结构实用性与建模的规范性。
