渐开线齿轮啮合装配结构三维设计

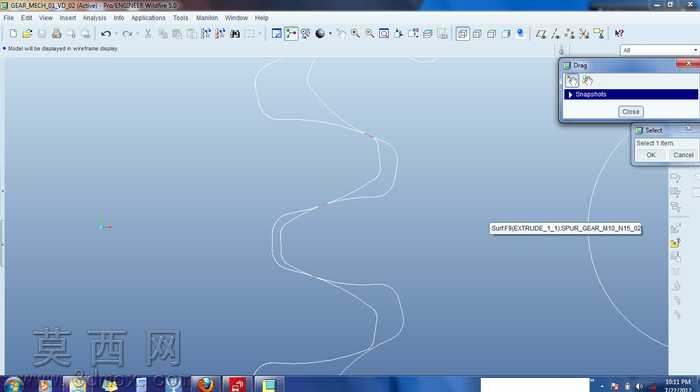

本作品围绕渐开线圆柱齿轮的啮合装配场景开展三维建模设计，核心目标是解决齿轮副装配过程中易出现的齿形干涉问题，还原真实齿轮传动的配合逻辑。建模阶段首先依据齿轮啮合的基本参数完成单个渐开线齿轮的齿廓绘制，通过参数化驱动生成标准渐开线齿形曲线，保证齿廓曲线的曲率、压力角等参数符合机械设计规范，再通过拉伸、阵列等特征操作完成单个齿轮的实体建模，对齿根过渡圆角、轮齿倒角等细节结构做了精细化处理，避免应力集中问题。在装配环节，严格按照齿轮传动的中心距要求完成两个齿轮的空间定位，通过配合约束限定齿轮的旋转自由度，搭建可模拟传动过程的装配体环境。设计过程中重点针对装配后渐开线齿形相交干涉的问题开展校验，通过软件的干涉检查功能逐一对啮合位置的轮齿接触状态进行排查，调整齿轮的轴向位置、中心距偏差以及齿向参数，确保轮齿在啮合过程中能够实现平稳的线接触传动，避免出现齿面重叠、卡滞等问题。建模过程中对齿轮的基体、轮毂、键槽等附属结构也做了完整还原，保证模型结构与实际工业用齿轮的结构一致性，材质设置上为齿轮赋予了常用的合金结构钢材质属性，调整了材质的粗糙度、金属光泽度参数，让模型的视觉呈现更贴近真实金属零件的质感。同时在装配环境中搭建了简易的运动仿真路径，可直观观察齿轮啮合的动态过程，清晰展示轮齿从进入啮合到退出啮合的完整行程，方便设计者快速定位干涉位置，验证齿轮参数设计的合理性，为后续齿轮传动机构的加工、装配提供可靠的三维模型参考，也为同类型齿轮副的装配调试提供了可借鉴的校验思路。
