卧式管壳式换热设备三维结构设计

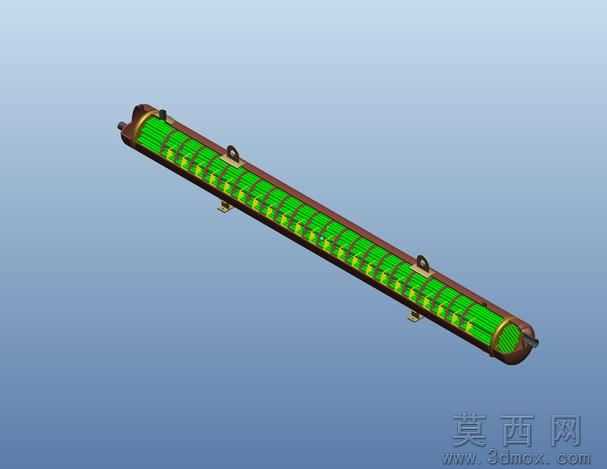

本作品为卧式管壳式换热器的三维参数化建模成果，建模过程依托三维设计软件完成全流程结构搭建，首先针对设备核心的管束组件进行参数化绘制，按照工业换热设备的常规排布规则，逐一定义每根换热管的管径、管长、管间距参数，通过阵列命令完成整排换热管的批量生成，保证管束排布均匀规整，符合流体在管程内的流动换热需求。随后完成管板结构的建模，根据管束的排布点位精准开设管孔，预留换热管的装配余量，同时匹配壳体的连接尺寸设计法兰密封结构，保证管板与壳体、管箱的连接密封性。壳体部分采用拉伸加倒角的建模方式，还原长筒型的承压外壳结构，在壳体外侧设计了鞍式支座结构，根据设备整体重量核算支座的承载尺寸，添加支座的加强筋结构提升支撑强度，同时在壳体上部设置吊耳结构，满足设备吊装转运的工程需求。折流板组件按照弓形折流板的标准结构建模，按照既定的板间距逐块完成装配，通过定位约束保证折流板与壳体同轴，缺口方向交替排布，引导壳程流体呈错流状态流动，提升壳程的换热效率。材质渲染阶段，针对不同部件匹配对应的工业材质，换热管部分赋予亮绿色的金属漆材质，清晰区分管程与壳程结构，壳体、管板、支座部分赋予深棕色的碳钢材质，还原工业碳钢设备的金属质感，法兰密封面添加金属光泽的高光效果，吊耳、支座螺栓等标准件赋予镀锌金属材质，整体渲染效果层次分明，各部件结构辨识度高。设计过程中重点考量了设备的装配合理性，所有部件的连接位置均预留了标准的装配公差，管程与壳程的腔体完全分隔，避免冷热流体出现串流问题，同时还原了设备的所有外部安装结构，可直接用于工程方案展示、装配工艺模拟以及换热流程的仿真分析前置模型使用，整体模型结构完整，参数符合常规工业管壳式换热器的设计规范，无结构错漏与干涉问题。
