摩托车上联板上部叉冠结构设计

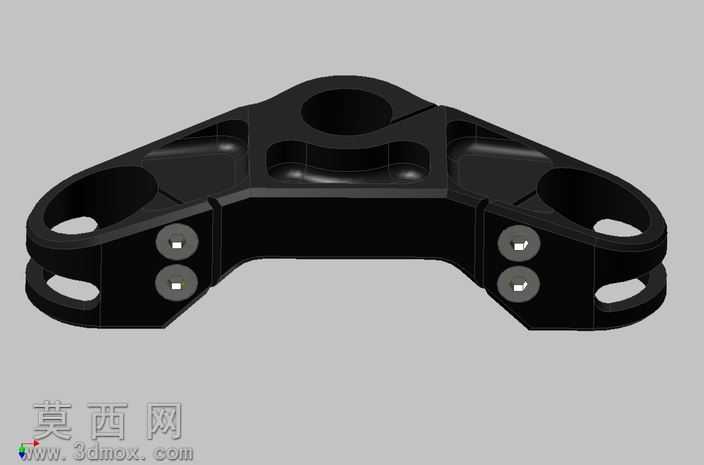

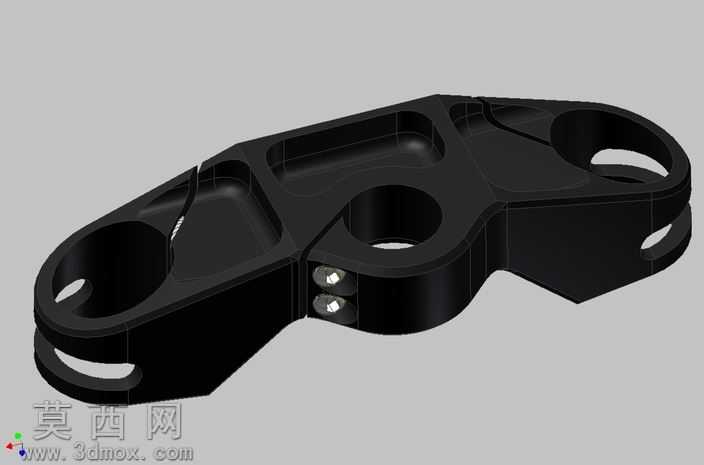

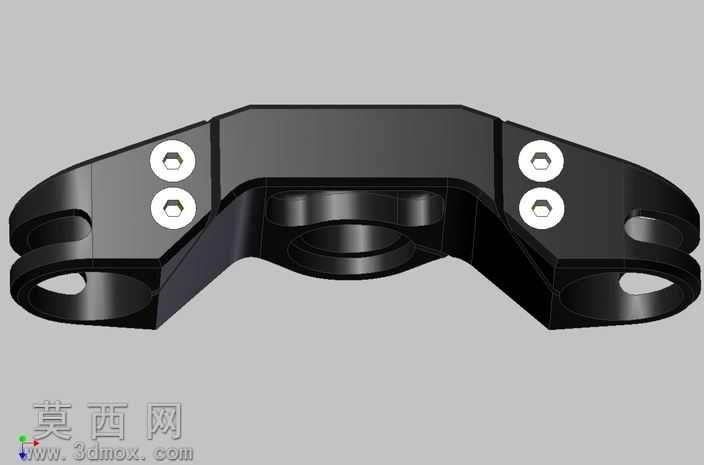

本作品为摩托车转向系统核心连接件上部叉冠的三维参数化模型，建模过程遵循机械零件设计的严谨逻辑，以实际机车转向受力需求为核心依据展开结构设计。建模阶段先完成整体轮廓的草绘定位，精准确定中间转向柱安装孔、两侧减震器固定孔的中心距与孔径参数，保证各安装位的同轴度、位置度公差符合机车装配的精度要求。模型采用实体建模结合局部切除的方式构建主体结构，在保证整体结构强度的前提下，对非受力区域做了轻量化的镂空挖槽处理，既降低了零件整体重量，又通过加强筋的合理排布提升了结构抗扭、抗弯的力学性能，避免应力集中导致的部件断裂风险。材质渲染阶段选用高强度铝合金的哑光黑金属材质，还原改装款上联板的阳极氧化表面质感，对两侧的固定螺栓位做了金属亮面的细节处理，清晰呈现螺纹孔、定位卡槽的精细结构，让模型视觉效果贴近真实量产零件的质感。结构设计上，中部的大孔径用于适配转向柱的安装固定，两侧对称的双孔位用于夹紧固定前减震器套筒，四个对称分布的螺栓锁紧位可实现减震夹持力度的均匀分布，保证转向操作时的结构稳定性，零件边缘全部做了圆角过渡处理，既消除加工时的锐边隐患，也优化了零件的外观流线感，适配运动型摩托车的改装风格。整个模型的结构完全遵循机加工零件的工艺要求，所有特征均具备可加工性，无倒扣、无薄壁风险结构，可直接用于数控加工编程参考，也可作为摩托车改装设计、转向系统力学仿真分析的基础模型使用，各安装孔位、连接结构的参数均参考主流大排量运动摩托车的通用尺寸设定，具备较高的实际参考价值。
