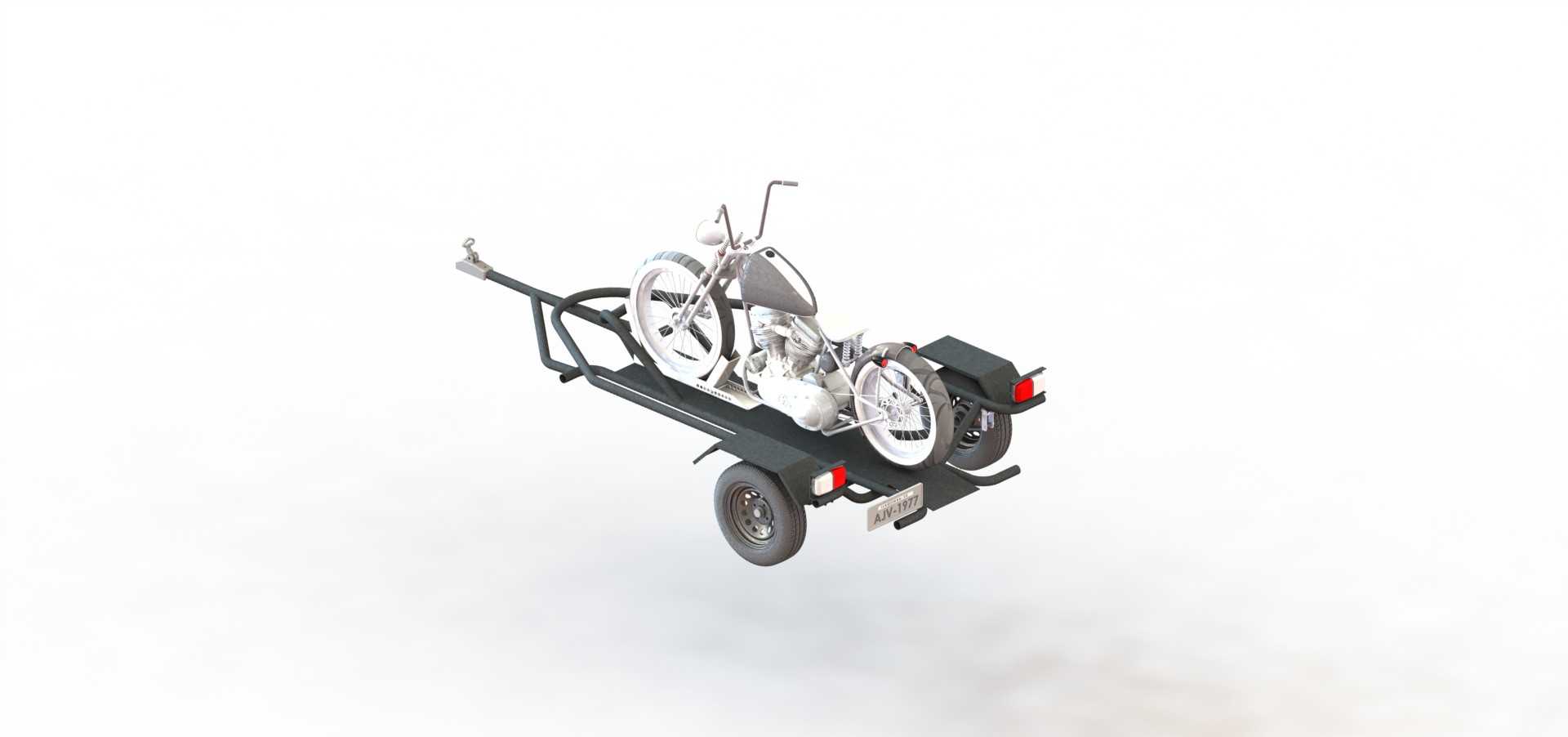

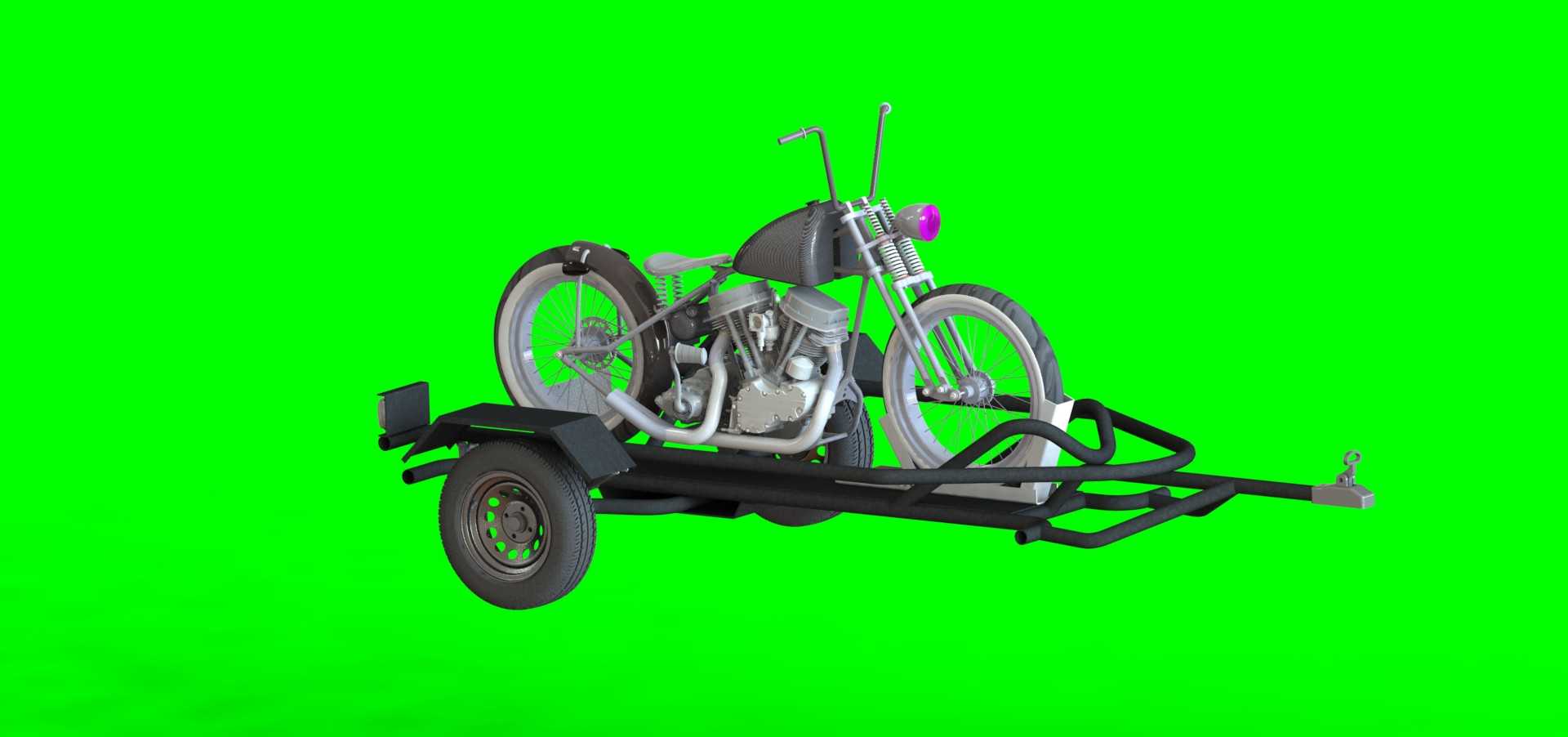

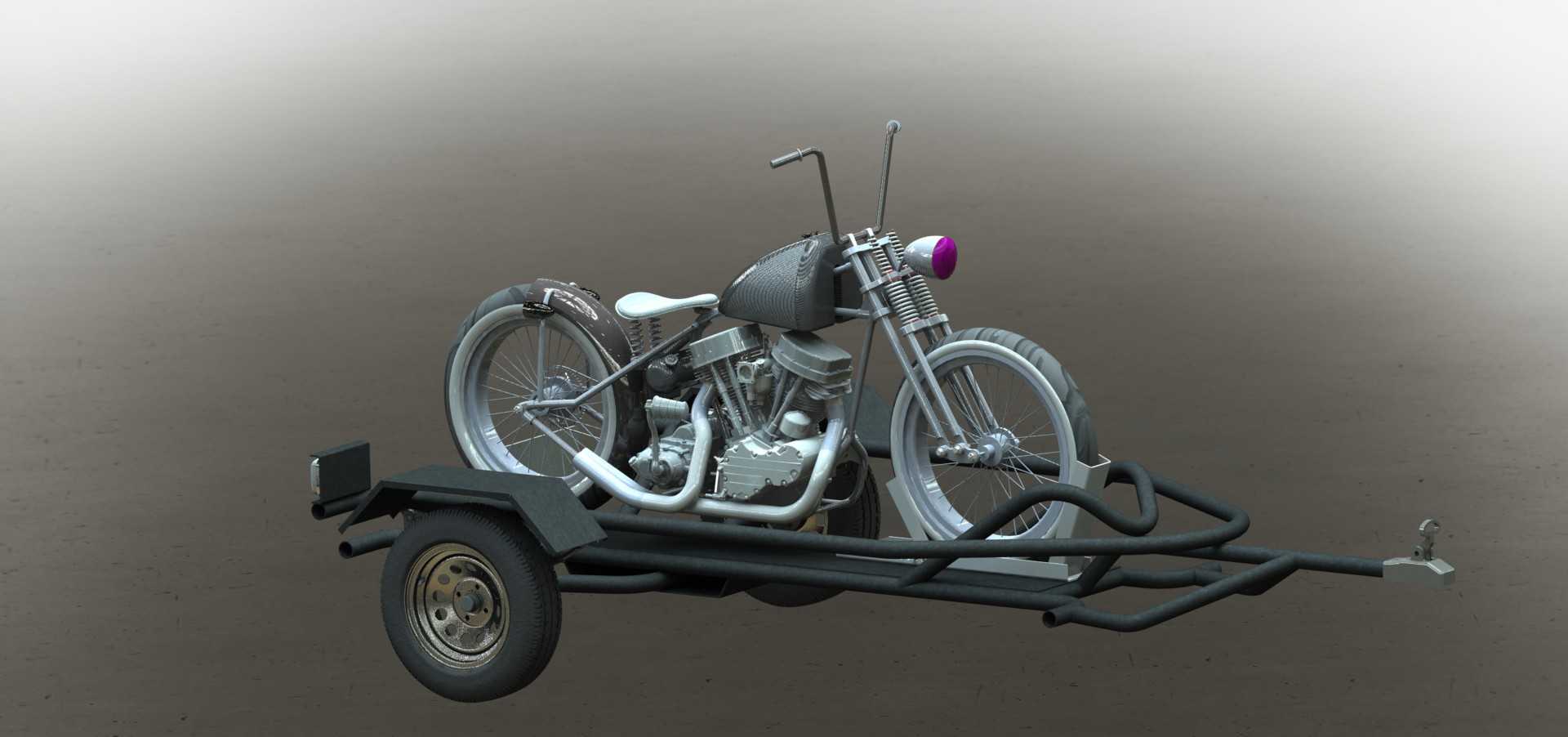

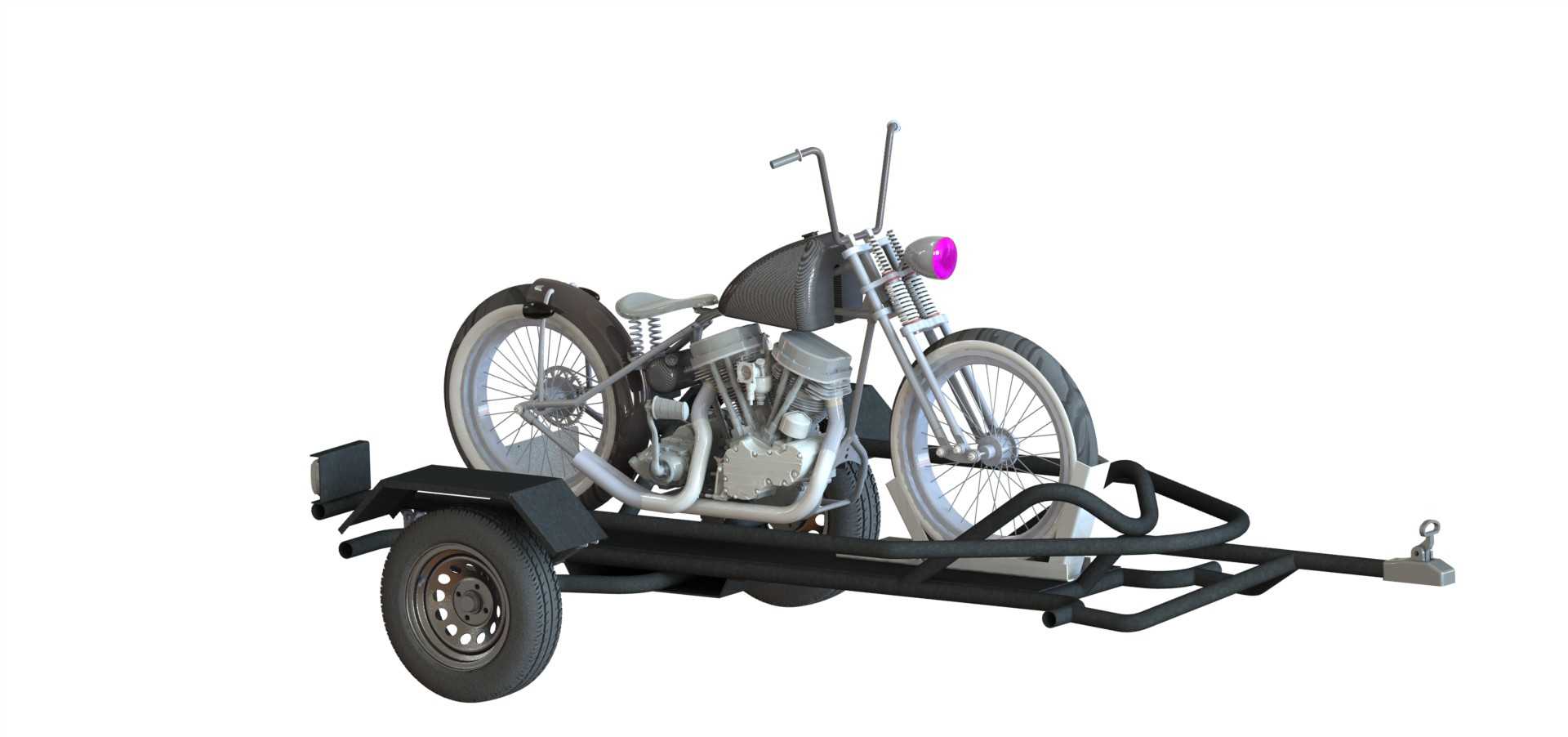

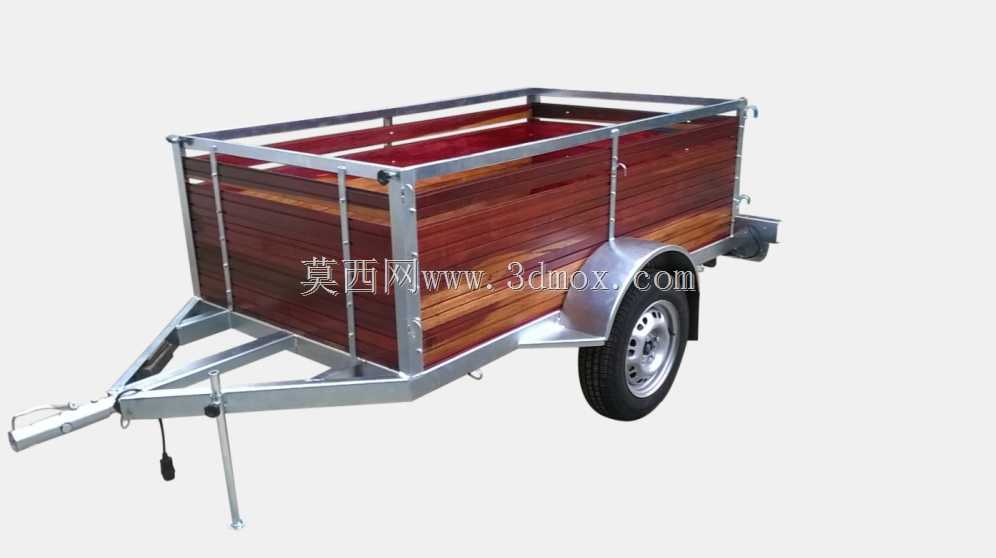

摩托车运载单轴拖挂车架结构设计

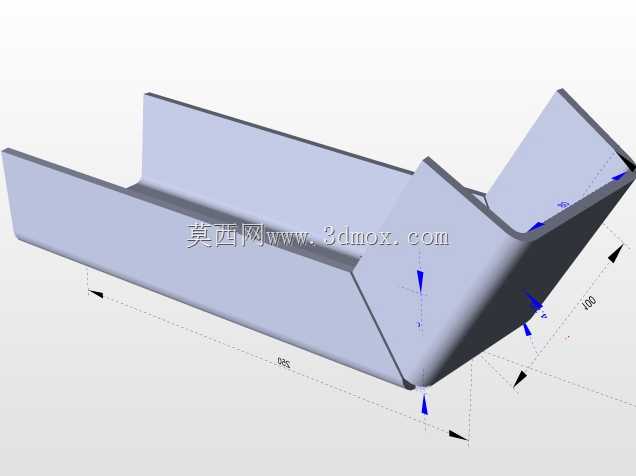

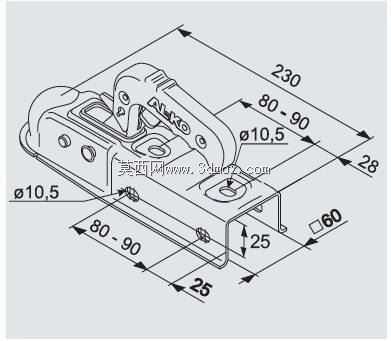

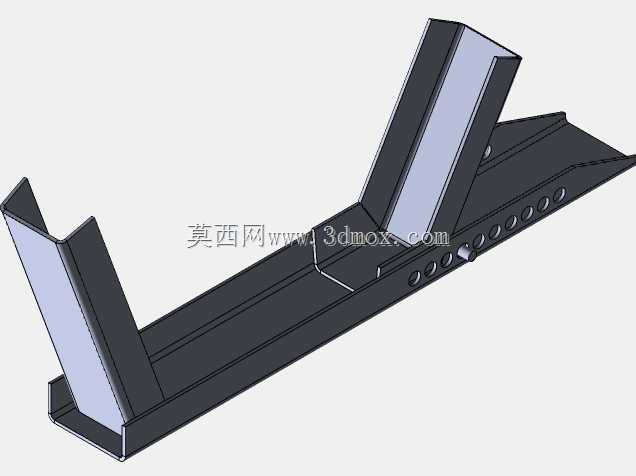

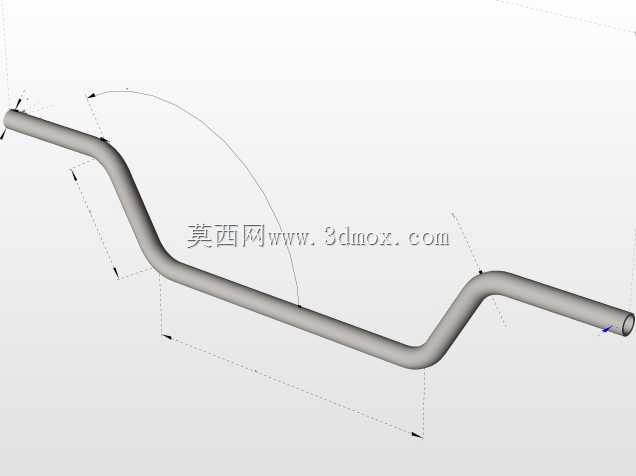

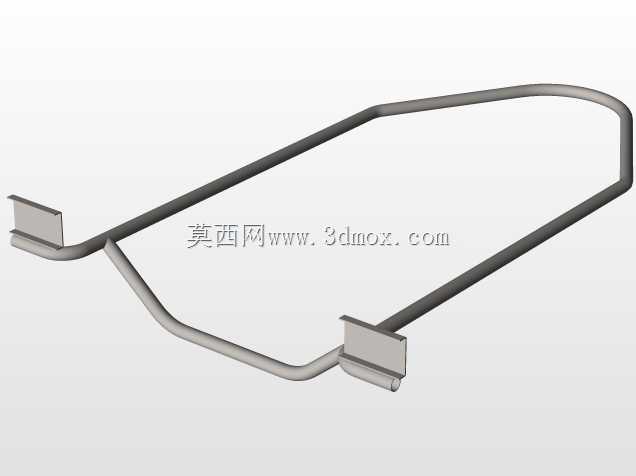

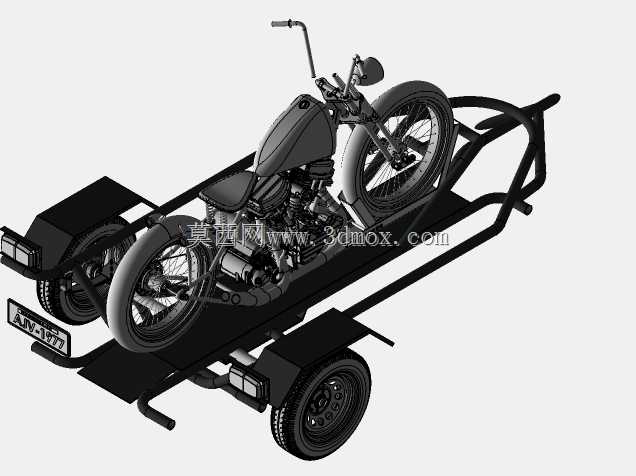

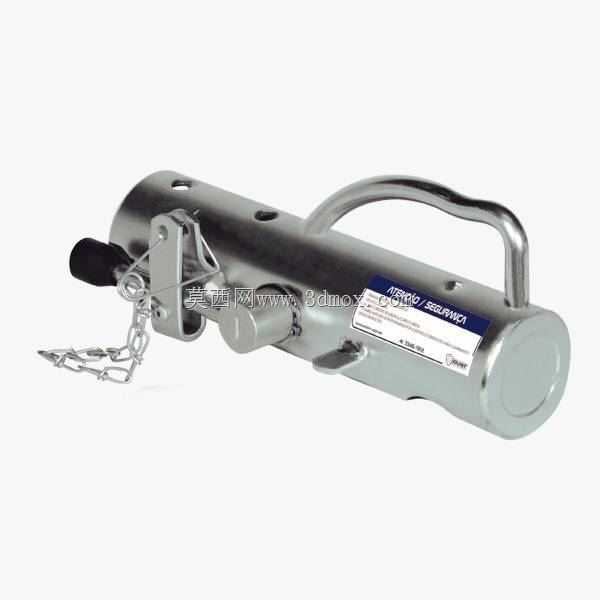

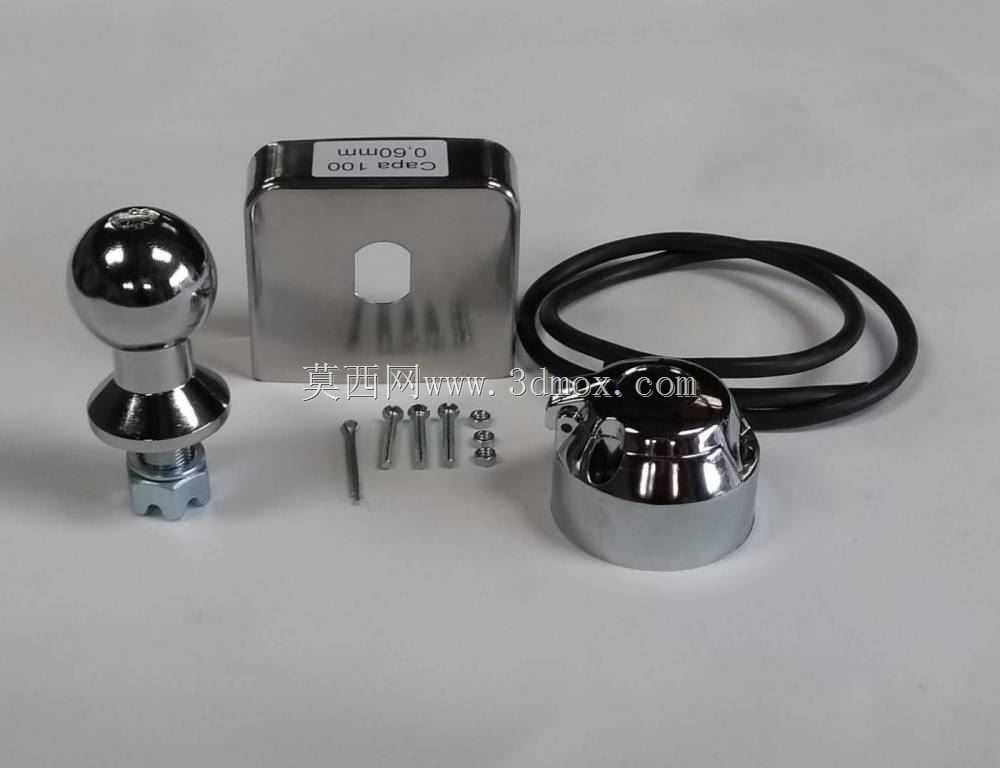

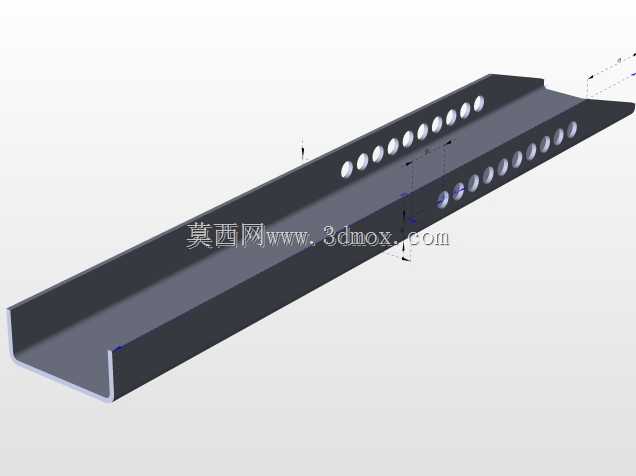

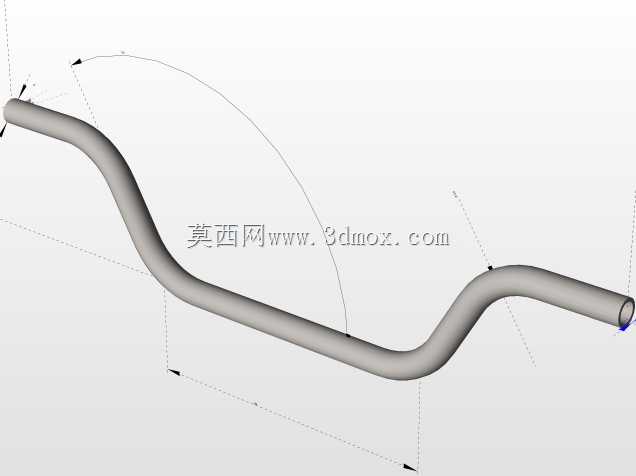

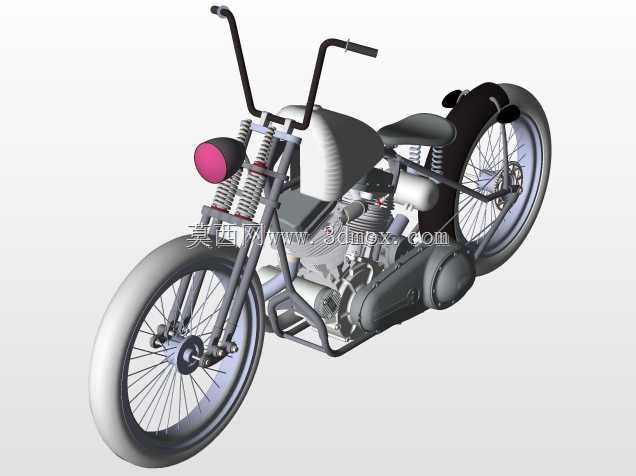

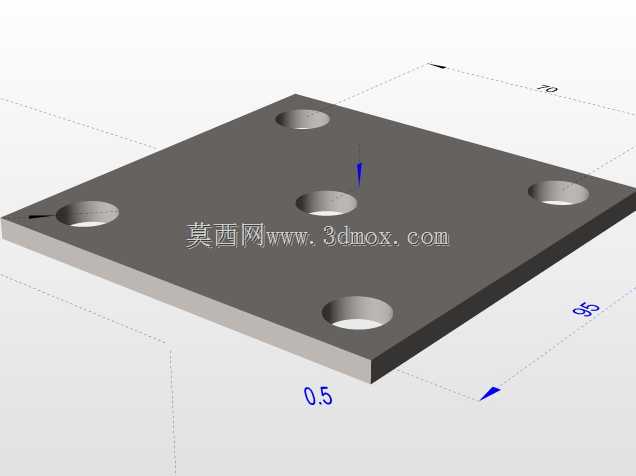

　　该拖挂装置主要面向小型两轮摩托车的短途转运场景，适配家用乘用车后牵引钩安装使用，可满足户外骑行活动中故障车辆拖运、越野摩托车场地转运、复古摩托车参展运输等实际需求，整体结构采用单轴双轮布局，在保证承载能力的前提下尽可能压缩整体尺寸，避免牵引行驶过程中出现转向干涉、车尾外摆过大的问题。车架主体采用矩形钢管弯折焊接成型，主承载梁沿牵引方向纵向布置，前端设置标准球形牵引连接座，可匹配市面绝大多数乘用车后装牵引钩的接口尺寸，牵引座与主纵梁之间设置加强筋板，抵消起步、制动过程中产生的纵向冲击载荷。车架中部设置摩托车前轮限位卡槽与后轮固定绑带挂点，前轮卡槽采用U型折弯结构，可适配16-21英寸直径的摩托车前轮，卡槽内侧设置橡胶缓冲垫，

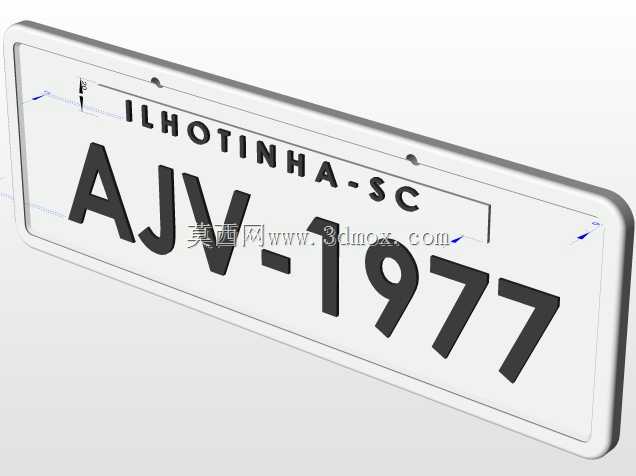

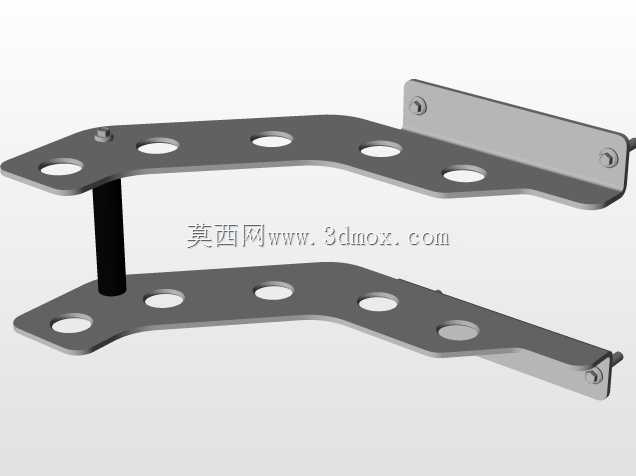

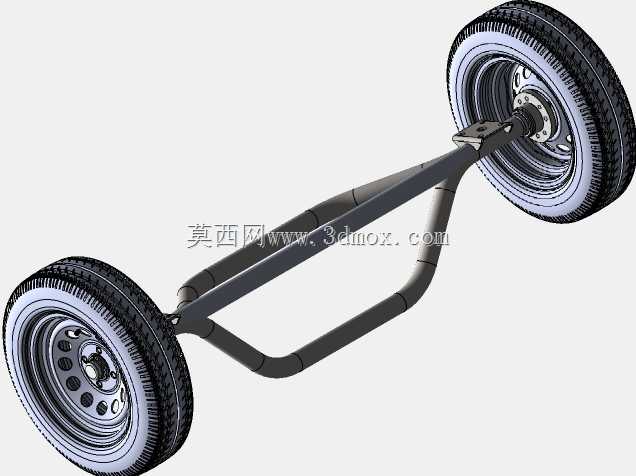

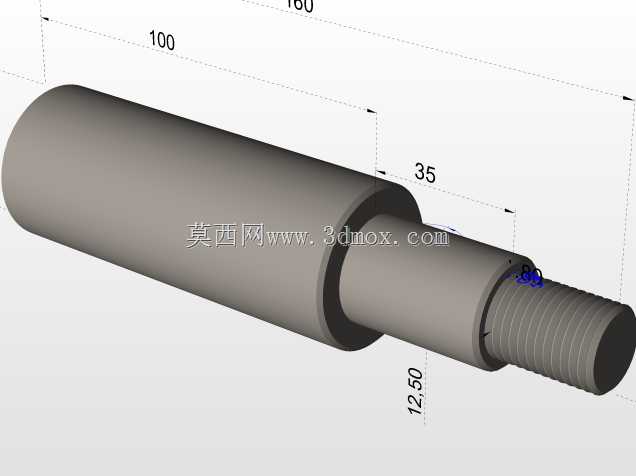

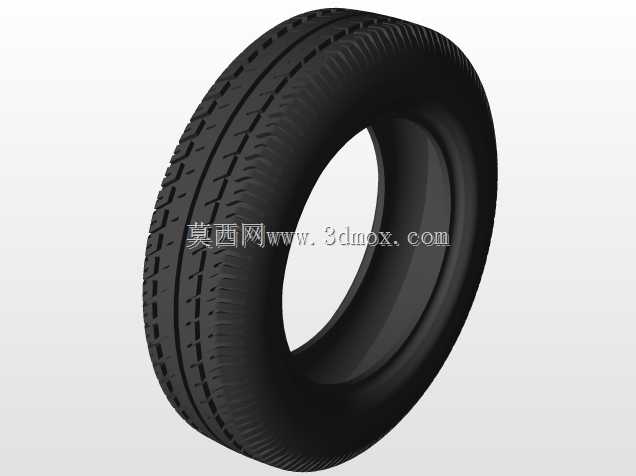

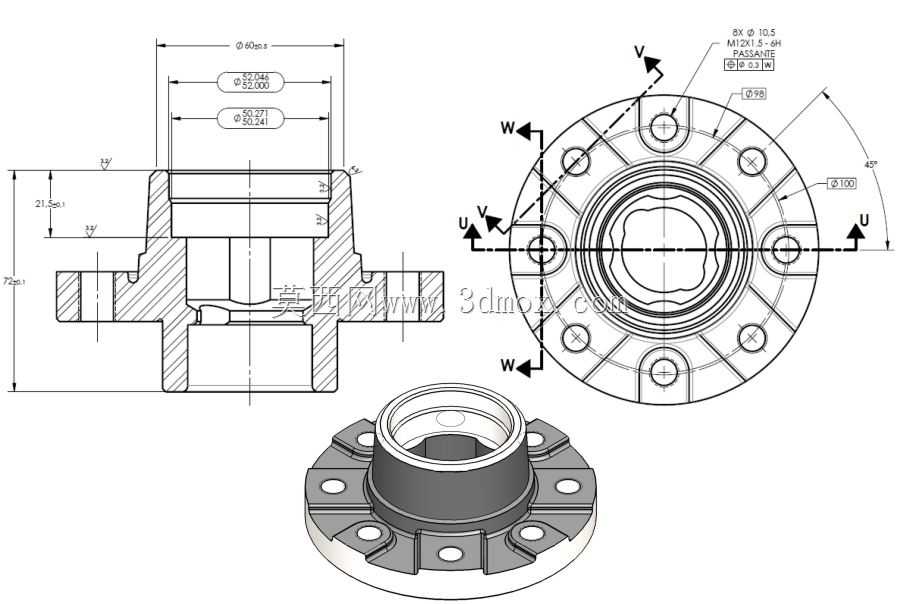

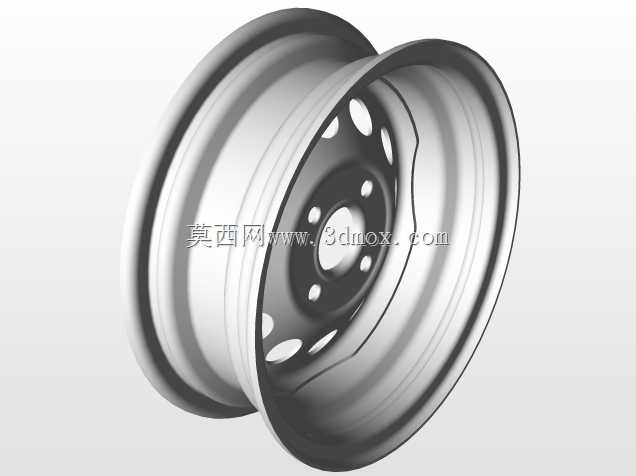

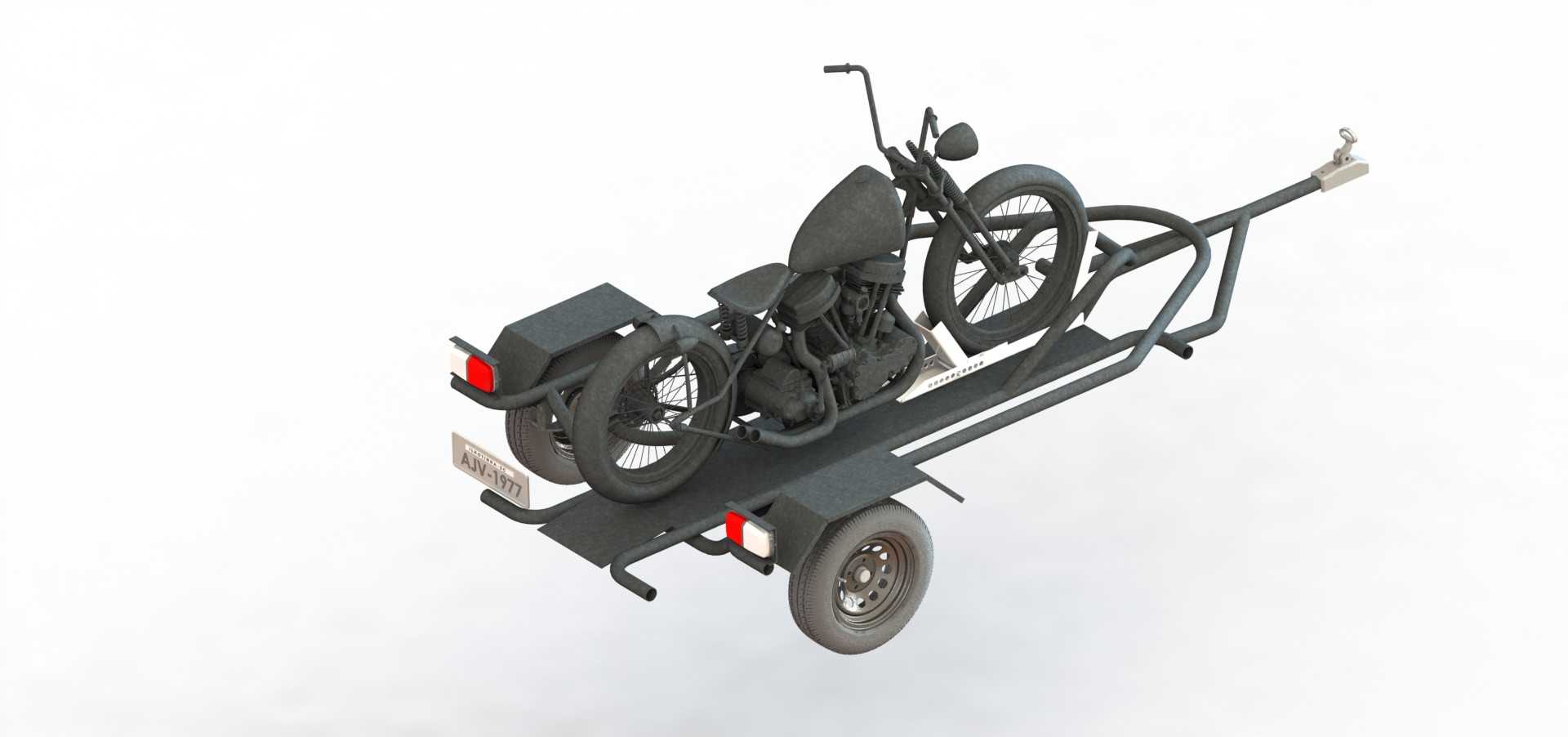

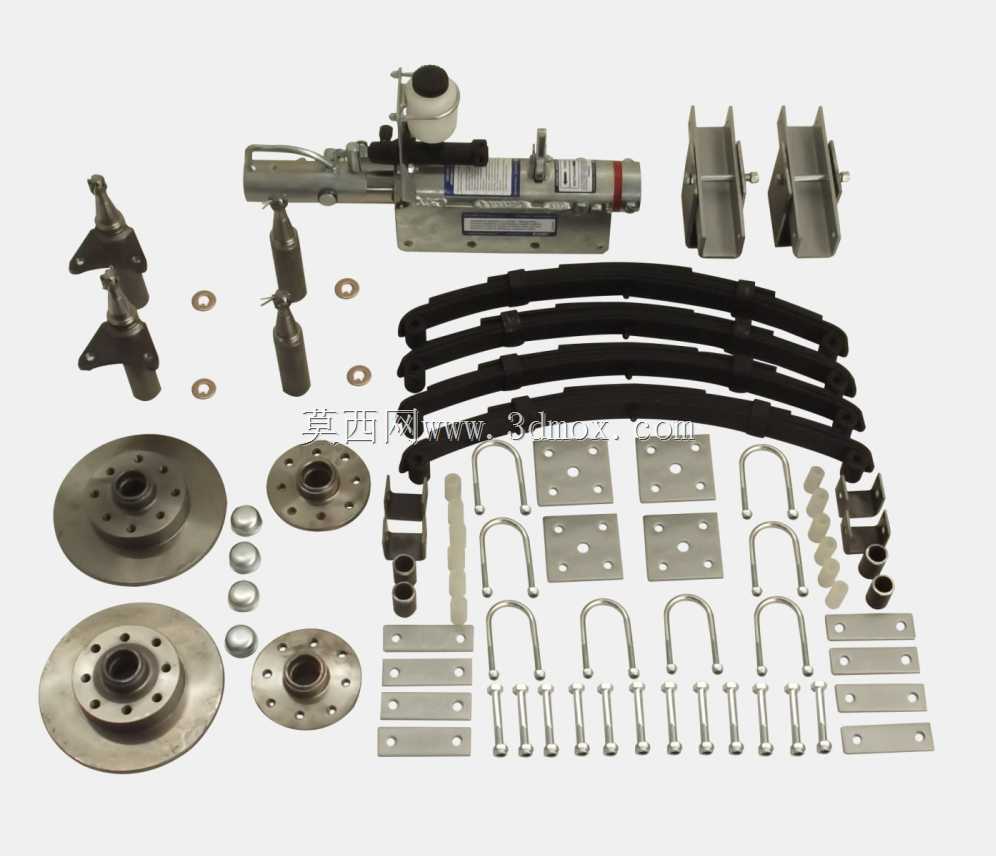

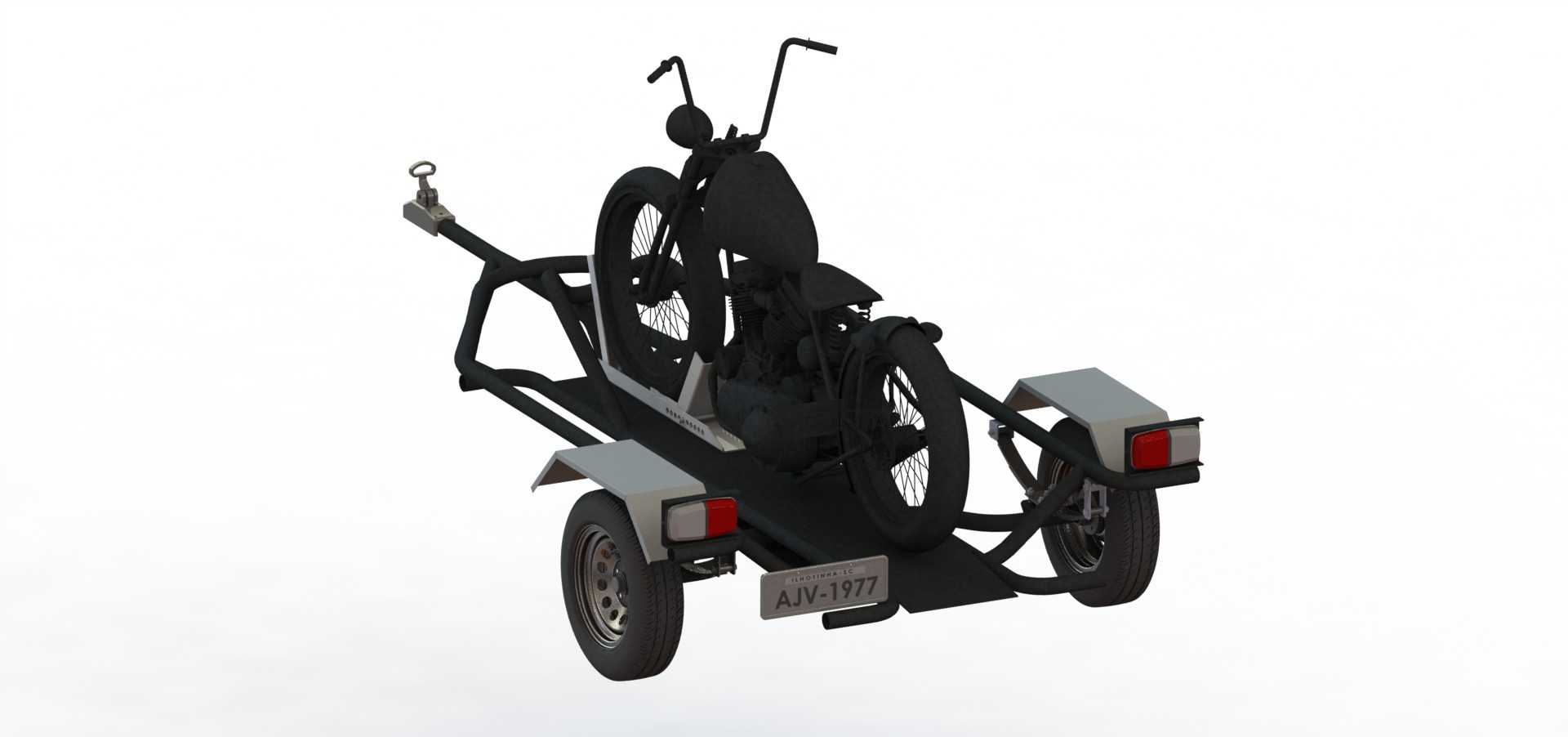

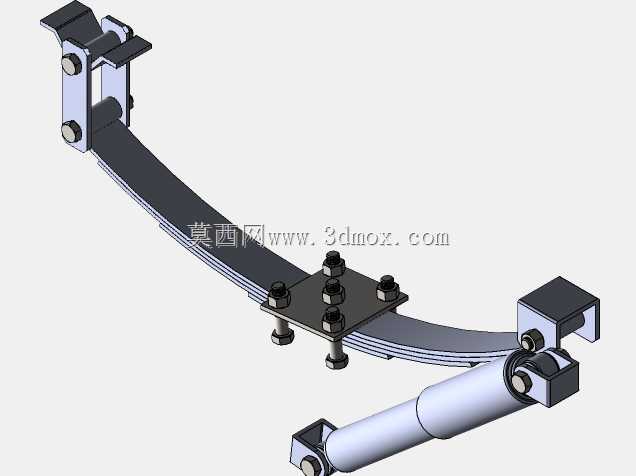

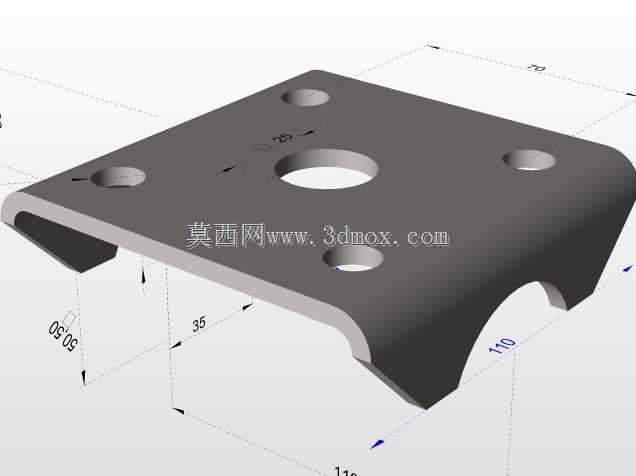

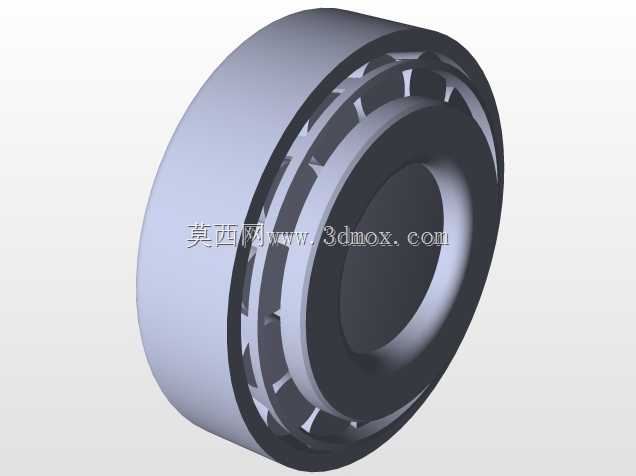

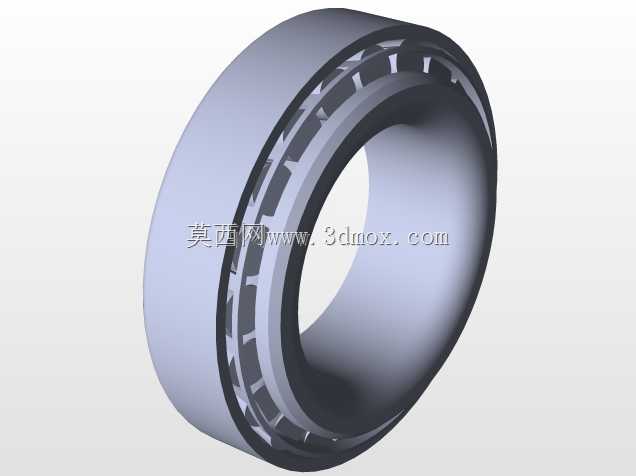

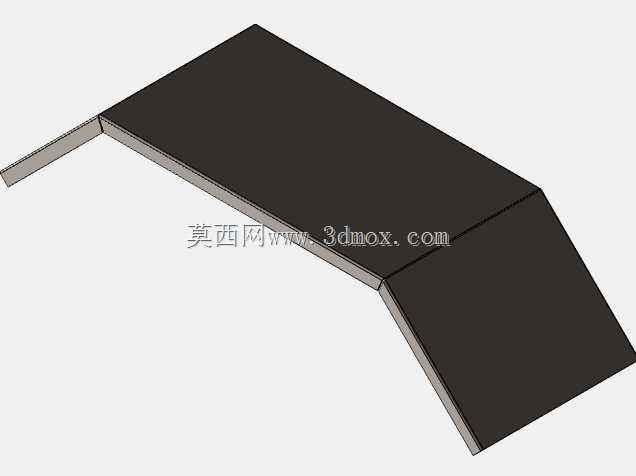

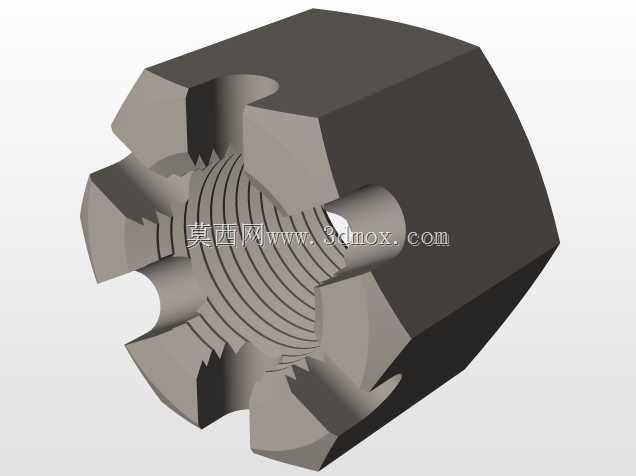

　　避免运输过程中轮胎与金属框架直接摩擦造成漆面损伤；后轮区域预留可调节绑带固定位，可根据不同轴距的摩托车调整绑带挂接位置，配合棘轮拉紧绑带可将摩托车车轮与车架牢牢固定，防止运输过程中车辆出现侧倾、移位。车架两侧设置独立的短轴轮毂安装座，匹配小尺寸载重轮胎总成，单轮额定承载满足500kg级载荷要求，轮距设置经过反复校核，保证高速行驶状态下拖挂不会出现侧翻风险，同时宽度控制在常规乘用车外廓尺寸范围内，不会额外增加行驶过程中的会车、变道难度。车架尾部两侧集成尾灯安装支架，可固定制动灯、示宽灯总成，线束沿车架纵梁内侧走线并预留标准拖车线束接口，可直接与牵引车尾灯信号连通，满足道路行驶的灯光法规要求；尾部中间设置牌照安装位，

　　预留标准机动车牌照安装孔位，可直接固定拖挂车专用号牌。设计过程中重点校核了牵引状态下的轴荷分配，将整体承载重心设置在车轴靠前的位置，保证牵引点处下压力处于合理区间，避免出现牵引点头、高速摆尾的问题；车架所有焊接位置均做满焊处理，外露金属边缘做倒角打磨，避免装配、使用过程中出现割手风险，整体框架预留足够的绑带穿绕空间，使用者可根据实际运载需求额外加装绑带固定点，适配不同尺寸的两轮车辆运载需求。
