物流输送线用橙色包胶传动辊筒结构

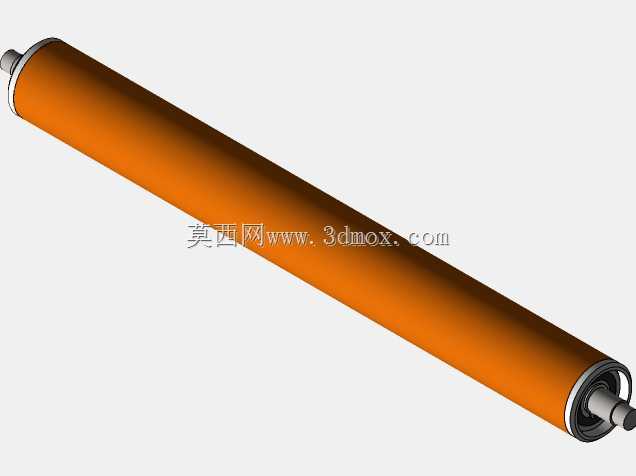

　　这款包胶传动辊筒主要应用在箱式货物输送、散料托盘转运的各类水平输送场景中，在电商仓储分拣线、生产车间物料转运线、港口货站短途输送设备上都能见到这类部件的身影，它承担着承载输送面载荷、传递驱动扭矩、带动输送带或货物平稳前移的核心作用。从结构设计来看，辊筒主体采用金属芯轴外包橙色耐磨橡胶层的复合结构，芯轴两端伸出的轴颈是核心安装基准，设计时需要严格匹配安装机架上的轴承座内孔公差，避免装配后出现径向跳动过大的问题；外包胶层采用橘色高耐磨聚氨酯材质，表面做了细微的哑光糙面处理，既可以增大和输送带、货物底面的接触摩擦力，避免输送过程中出现打滑丢转的情况，也能在接触易碎货物外包装时起到缓冲作用，减少硬接触带来的包装剐蹭、漆面刮伤问题。

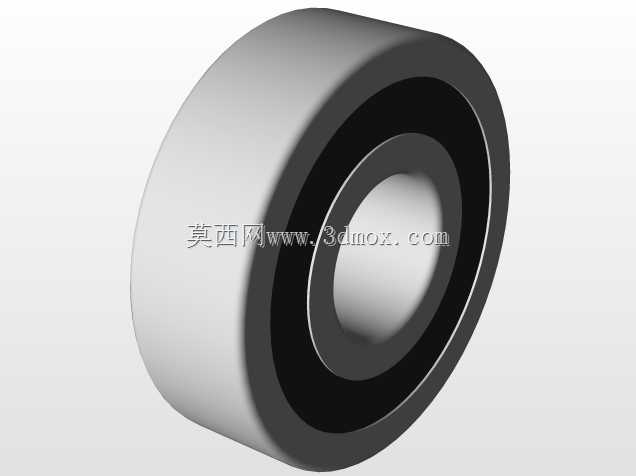

　　设计这类辊筒时，首先要核算单根辊的额定承载能力，根据输送线的单位长度载荷、辊筒排布间距来反推芯轴的直径与材质选型，避免重载下芯轴出现绕度变形，导致辊筒转动卡滞；两端的轴头做了台阶定位设计，装配轴承时可以靠轴肩实现精准定位，不需要额外加装定位套，减少装配工序的累计误差。胶层和金属芯轴之间采用热硫化粘接工艺，避免长期运转后胶层和芯轴脱开、出现胶层打转的失效问题。安装边界上，两端轴颈的同轴度公差控制在0.02mm以内，保证辊筒装配后整体径向跳动量不超过0.1mm，避免高速运转时出现输送带跑偏的问题；辊筒的有效输送宽度比常规输送带宽出50mm左右，给输送带的轻微跑偏留出调整余量，两端的密封结构采用内置防尘圈设计，可以阻挡输送环境中的粉尘、

　　碎屑进入轴承内部，延长轴承的维护周期。在实际选型应用中，这类包胶辊筒相比光面钢辊，噪音更低，接触摩擦力更大，适合输送表面光滑的纸箱、塑料周转箱类货物，在有一定倾斜角度的输送段上，也能依靠胶层的摩擦力避免货物下滑，不需要额外加装防滑挡条。设计建模时需要重点关注轴颈的退刀槽尺寸、轴承位的公差配合、胶层的厚度均匀性，这些细节直接影响辊筒装配后的运转顺畅度，胶层厚度一般控制在8-15mm区间，过薄会导致缓冲耐磨性能不足，过厚则会增大辊筒的转动惯量，增加驱动端的动力损耗。
