0.375英寸额定载荷不锈钢卸扣三维设计

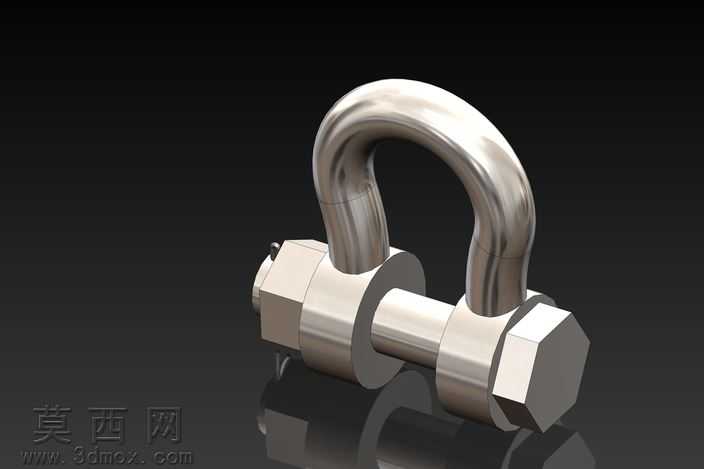

本作品为0.375英寸规格、额定载荷20000k的不锈钢卸扣三维建模成果，建模过程依托三维参数化设计逻辑完成，首先对卸扣的核心功能结构进行拆解，将整体划分为U型弯环、带孔销轴、锁紧螺母、防脱开口销四个独立建模单元，各单元均严格对应五金索具的实际加工尺寸比例，保证模型的工程参考价值。建模阶段先绘制U型弯环的截面草图，通过扫掠特征生成弯环主体，对弯环两端的销轴安装孔进行同轴度约束，确保孔位与销轴的配合公差符合五金件装配要求；销轴部分采用回转特征生成杆身主体，一端加工出与螺母匹配的外螺纹段，另一端加工出用于穿装开口销的径向通孔，螺纹特征采用真实牙型轮廓建模而非贴图模拟，还原螺纹的啮合结构细节；锁紧螺母通过六边形草图拉伸后切除内螺纹完成建模，边角处添加符合加工工艺的倒角特征，避免尖锐棱角的失真表现；防脱开口销采用折弯特征模拟实际安装后的弯折形态，还原卸扣的防松结构逻辑。材质与渲染阶段，针对不锈钢材质的物理特性进行参数调试，金属基底设置高反射率、低粗糙度属性，添加细微的磨砂纹理层模拟不锈钢锻造后的表面质感，调整环境光的反射角度，让金属表面呈现出自然的明暗过渡，既体现不锈钢的金属光泽，又避免过度反光造成的塑料感；场景搭建采用深色哑光背景配合底部反光平面，模拟工业产品渲染的专业影棚效果，通过三点布光方案突出卸扣的结构轮廓：主光从侧上方打亮弯环的弧形曲面，辅光补全销轴与螺母的暗部细节，轮廓光勾勒卸扣的边缘线条，让各部件的装配关系清晰可辨。设计过程中充分考虑卸扣的实际使用场景，对弯环的圆弧过渡处进行应力优化的结构体现，避免直角转折造成的应力集中问题，各部件的装配间隙严格控制在合理范围，既还原真实产品的装配公差，又保证模型在装配体模式下可实现拆解动画的制作需求，整体模型结构完整无破面，特征树逻辑清晰，可直接用于工程演示、产品宣传渲染、索具选型参考等场景。
