塑料管道用四通式T型接头三维结构设计

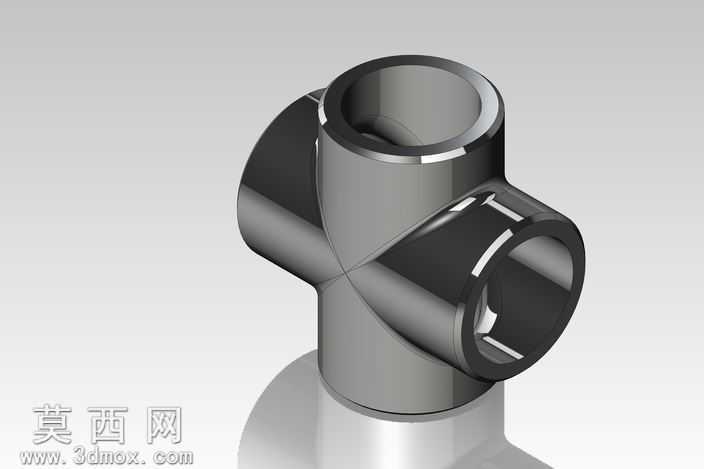

本作品为塑料管道系统用T型四通接头三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循塑料管路连接件的通用尺寸规范，以保证模型可直接对接常规管道设计装配场景。建模阶段首先绘制接头主体的中心基准轴与三个正交方向的接口截面草图，通过凸台拉伸构建接头的基础实体轮廓，针对三个接口的承插结构，采用旋转切除命令加工出接口内壁的限位台阶与密封槽位，保证管件对接时的定位精度与密封配合余量。模型的外表面过渡区域全部采用圆角特征处理，根据塑料注塑成型的工艺要求，不同壁厚衔接处设置渐变过渡圆角，避免注塑生产时出现应力集中、缩痕等成型缺陷，同时提升接头整体的结构抗扭、抗弯折性能。材质设置阶段选用硬质PVC塑料材质参数，在渲染环境中调整材质的漫反射、粗糙度与反光度参数，还原塑料管件表面的半哑光质感，同时通过环境贴图的光影映射，清晰呈现接头内部流道的贯通结构与外部的轮廓细节。结构设计上，该T型接头采用等径四通式结构，三个正交方向的接口内径保持一致，可实现管路系统中三路流体的分流、汇流或转向连通，主体壁厚根据塑料管材的承压标准设置均匀厚度，接口外壁设置轻微的拔模斜度，适配注塑模具的开模脱模需求，内部流道交汇处采用圆弧过渡曲面，降低流体输送过程中的阻力，减少介质在接头内部的滞留与紊流现象。设计过程中同步完成了模型的干涉检查与装配验证，确保该接头模型可与同规格的塑料管道、密封件完成无干涉装配，模型的所有特征均保留完整建模历史，可根据实际使用场景的管径、承压需求快速调整参数，适配不同规格的管路系统设计使用。
