金属D型连接吊环结构三维设计

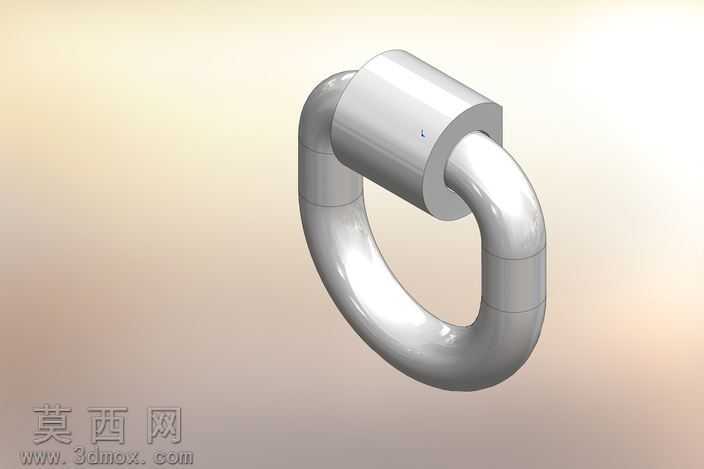

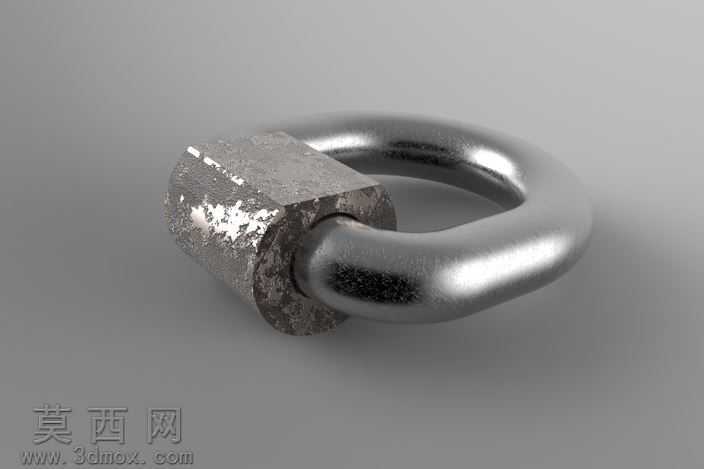

本作品为金属D型连接吊环的三维设计成果，建模阶段采用SolidWorks软件完成全参数化构建，首先以基准面为定位参照，绘制D形环体的中心引导线，引导线由半圆弧段与两段平行直线段平滑衔接构成，全程约束曲率连续性，避免后续扫描特征出现褶皱或断差。环体部分采用圆形截面沿引导线扫描生成，截面直径根据常规承重吊环的受力标准设定，扫描过程中严格控制截面法向始终与引导线切线方向垂直，保证环体各位置壁厚均匀一致，无局部过薄或应力集中的结构缺陷。与环体配合的柱状连接座采用拉伸凸台特征构建，首先绘制带半圆缺口的矩形截面，拉伸至匹配环体截面直径的厚度，随后在连接座中心位置绘制同轴的圆柱销轴特征，销轴直径与环体端部的内孔尺寸采用间隙配合公差，既保证环体可绕销轴灵活转动，又避免配合间隙过大导致使用过程中出现晃动异响。材质设定阶段，整体构件赋予哑光镀铬金属材质，调整材质的反射粗糙度参数至0.15，模拟工业五金件常用的电镀表面效果，同时添加细微的金属颗粒纹理，避免渲染效果出现塑料感。渲染阶段采用三点布光方案，主光源从侧上方45度角投射，突出金属表面的高光轮廓，辅助光源从另一侧补光消除暗部死黑，背光源勾勒构件边缘轮廓，提升整体立体感。设计过程中充分考虑D型环的实际使用场景，环体的D形结构相比圆形吊环更便于与扁平织带、挂钩等配件配合，连接座的平面结构可方便焊接或螺栓固定在设备基体上，销轴与环体的配合处做了微小的圆角过渡，既减少应力集中提升承重能力，又避免转动时出现尖锐边角的剐蹭问题。整体模型所有特征均保留完整参数，可根据实际承重需求快速调整环体截面直径、连接座尺寸等参数，适配不同吨位的吊装、固定使用场景，模型结构无碎面、无多余特征，可直接导入工程图模块生成加工图纸，也可导入有限元分析软件进行受力仿真验证。
