斜置格栅式流体集水采集装置结构设计

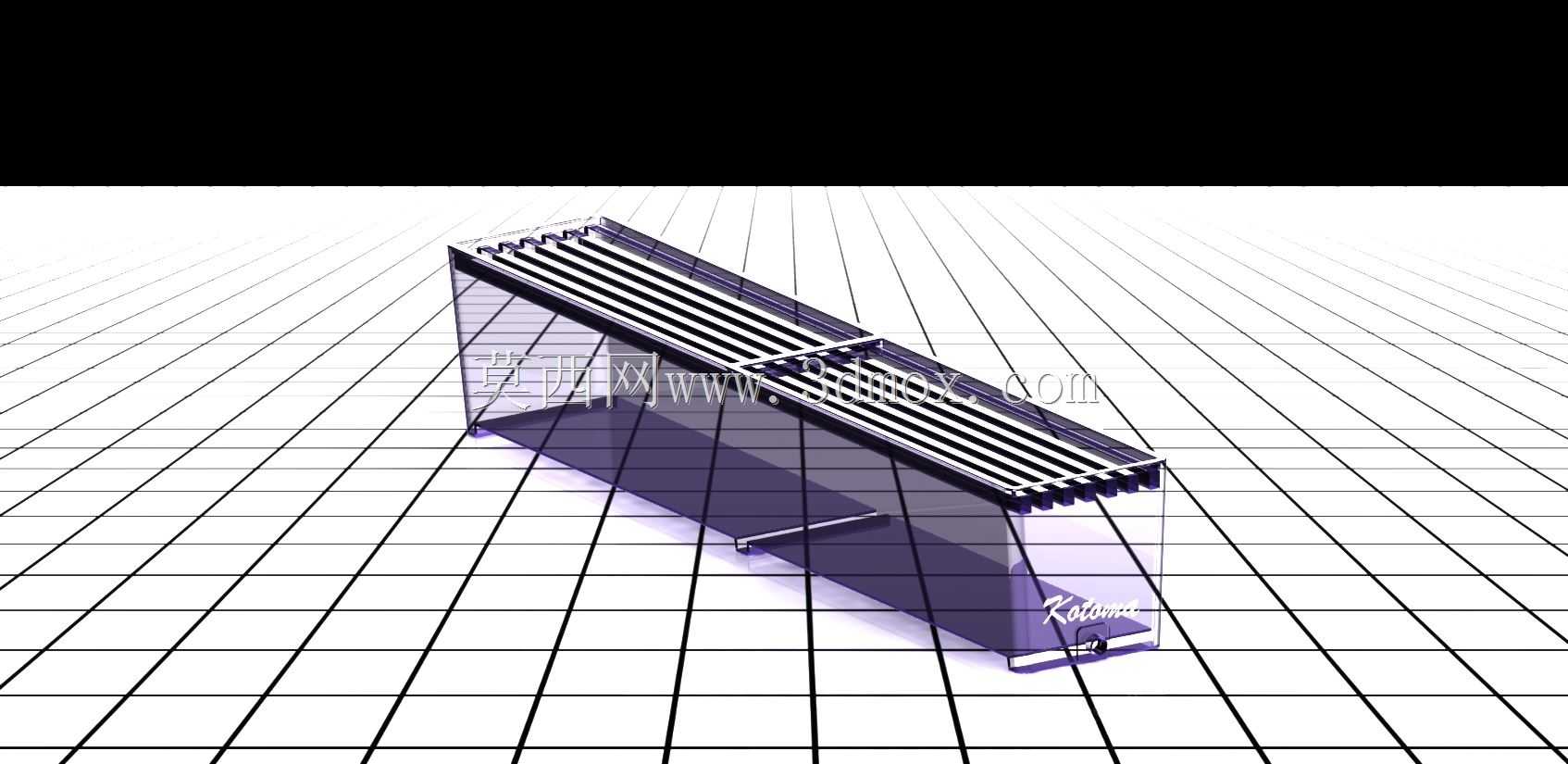

　　该集水采集装置主要应用于屋面雨水汇流、冷凝水集中回收、工业循环水支路汇流等场景，核心作用是将分散下落的流体通过格栅结构完成初步整流后汇入主排水管路，避免流体飞溅、散流造成的管路冲击或地面积水问题。装置整体采用斜置布局，上部格栅条沿流体下落方向平行排布，相邻格栅条预留均匀过流间隙，既可以拦截流体中裹挟的大体积杂物，避免后续管路堵塞，又能让流体顺着格栅斜面平滑流入下部集流腔，减少流体跌落过程中产生的紊流与气泡，降低管路运行的气蚀风险。下部集流腔采用半封闭楔形结构，腔体侧壁沿流体流动方向做渐缩处理，能够在有限安装空间内提升集流效率，出口端设置标准管路对接接口，可直接与不同管径的排水管路匹配，无需额外加装变径接头。

　　设计过程中优先考虑安装边界的适配性，装置整体采用窄长型布局，宽度方向尺寸控制在常规排水槽安装预留范围内，长度可根据实际汇流面积调整格栅段长度，底部设置两个对称的安装支脚，支脚预留螺栓安装孔，可直接固定在混凝土基座或金属支架上，安装时无需额外焊接辅助支架，降低现场施工难度。格栅条采用等截面矩形结构，相邻格栅条的间隙经过流体力学仿真验证，在常规降雨或冷凝水下落流量下，过流能力满足峰值流量要求，不会出现溢水问题，同时格栅条表面做光滑处理，减少杂物挂附概率，降低日常运维清理频次。集流腔底部设置微小倾斜坡度，能够让汇入的流体快速流向出口，避免腔体内积液残留，减少长期使用过程中的积垢、锈蚀问题。装置整体结构无复杂运动部件，

　　所有连接部位采用无缝焊接工艺，密封性能可靠，可长期在潮湿、多尘的户外或工业环境下稳定运行，适配不同场景下的流体收集汇流需求，结构设计兼顾过流效率、安装便捷性与运维便利性，可直接作为标准化集水部件应用于各类给排水、流体回收系统中。
