铸造车间用可调节承托转运台车结构

这款承托转运台车主要面向铸造车间的砂型、铸件半成品短距离转运工位设计，区别于常规平板转运车，其核心结构采用双侧可调式弧形承托臂设计，能够适配不同外径的筒状、圆弧面铸件或砂型模胎的承托需求，避免转运过程中工件滚动滑落。底部框架采用矩形型钢焊接成型，框架四角预留带安装孔的固定脚座，当台车需要在固定工位作为临时承托架使用时，可通过膨胀螺栓将脚座与地面固定，消除脚轮带来的晃动风险，满足工位上的工件静置加工、检测需求。

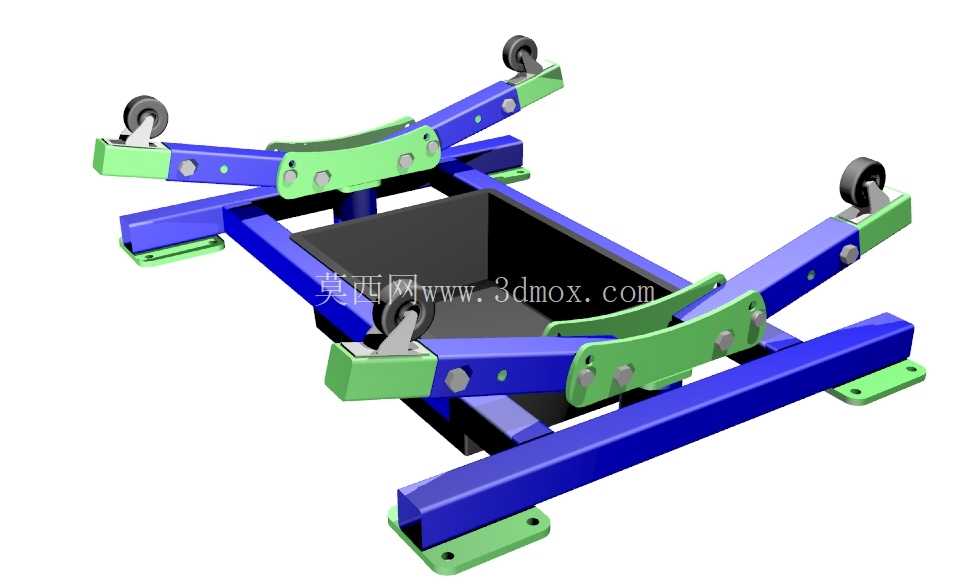

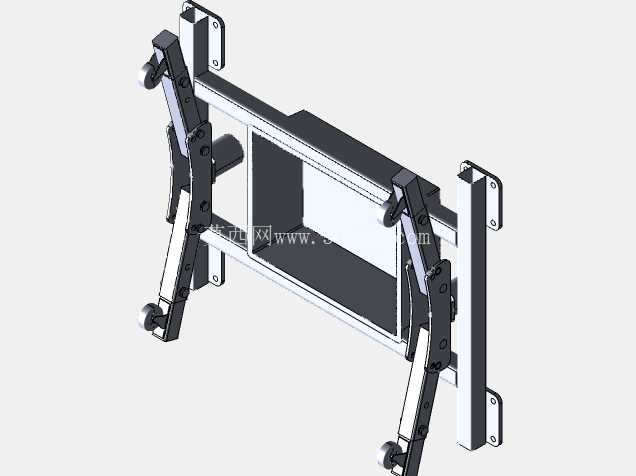

双侧支撑臂通过铰接轴与底部主框架连接，臂身开设多组等距调节孔位，可根据承托工件的外径尺寸调整两侧臂的张开角度，调整到位后通过穿装螺栓完成位置锁止，支撑臂与工件接触的弧面加装耐磨衬垫，既可以增大接触摩擦力防止工件移位，也能避免金属硬接触划伤铸件表面。四个脚轮分别安装在两侧支撑臂的外伸端与主框架端部，轮体采用聚氨酯包胶材质，在车间环氧地坪或水泥地面行走时不会产生明显压痕，同时具备一定的减震效果，转运表面精度要求较高的铸件时，能减少路面颠簸带来的工件磕碰损伤。

框架中部预留的敞口式置物腔可放置转运过程中配套使用的工装夹具、检测工具或清理用辅料，无需额外携带工具盒，提升单次转运的作业效率。整体结构的受力路径经过优化，工件放置后载荷通过两侧支撑臂直接传递到主框架的纵梁上，再分散到四个脚轮或固定脚座，铰接部位采用加厚连接耳板配合淬硬销轴，长期承受交变载荷也不会出现销轴变形、耳板开裂的问题。

在实际车间应用场景中，这类台车可适配铸造工序间的砂型转运、落砂后铸件的转序搬运、机加工前的毛坯临时存放等多个工位，相比固定高度的承料架，其可调支撑结构能覆盖直径300mm到800mm范围内的圆弧面工件，无需针对不同规格工件制作多套专用承托工装，减少车间工装的存放占地与制作成本。安装边界方面，台车在支撑臂完全收拢状态下的整体宽度不超过1200mm，长度不超过1500mm，能够顺利通过车间内1.4m宽的常规人行通道，脚轮安装后整体离地高度控制在180mm，既保证了足够的地面通过性，不会被车间地面常见的焊缝凸起、小型杂物卡滞，也控制了工件放置后的整体重心高度，避免转运过程中重心过高引发侧翻。

设计过程中针对支撑臂的受力变形量做了校核，在额定承载500kg的工况下，支撑臂端部的最大变形量不超过1.2mm，能够保证承托的稳定性，不会因为臂体变形导致工件倾斜。所有连接螺栓均采用8.8级高强度标准件，日常维护时可快速更换磨损的脚轮或衬垫，无需对主体框架进行改动，降低后期运维成本。与常规的通用平板推车相比，这种带弧形可调支撑的台车不需要额外使用绑带固定圆弧面工件，工件放置后即可实现自定位，单名作业人员即可完成工件的上下料与转运操作，能有效降低工序转运的人工劳动强度，提升车间内部物料转序的作业效率。
