高压软管展开收纳三脚支架结构设计

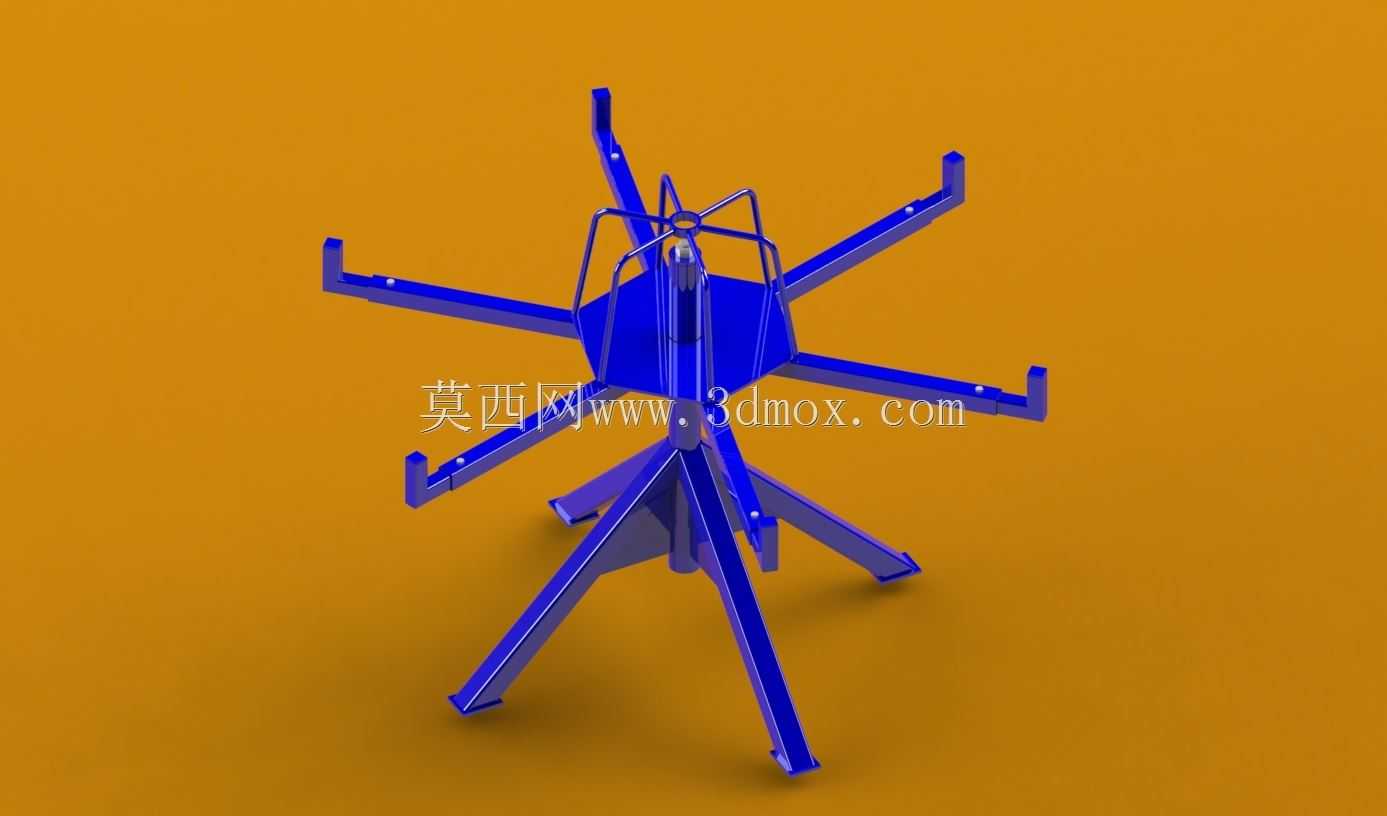

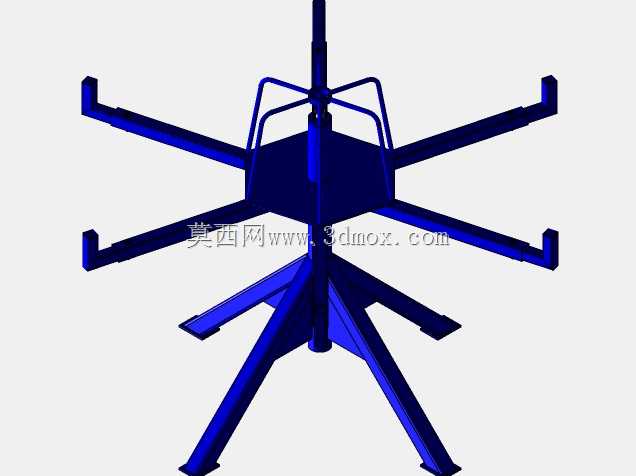

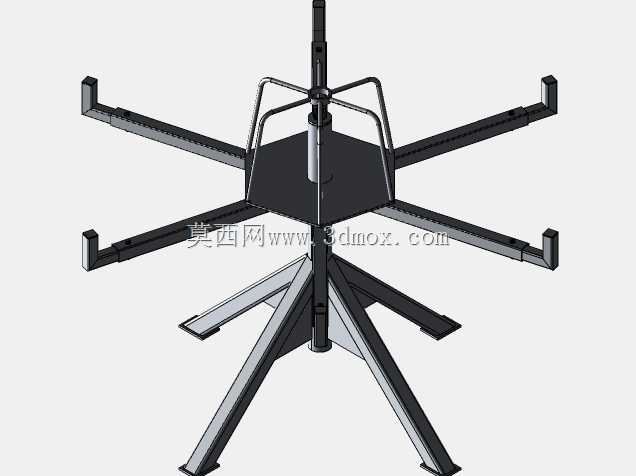

　　在液压管路施工、设备维保、户外高压水作业等场景中，高压软管的收放一直是影响作业效率的细节痛点——随意盘绕的软管容易出现死折、表层磨损，拖拽时还易勾挂现场构件，这款盘管支架正是针对这类现场需求设计的专用辅具。从结构逻辑来看，整体采用三脚支撑构型，三支支腿向外呈120度均匀分布，支腿与中心轴座采用刚性连接，落地后形成稳定的三角形支撑面，即使在不太平整的硬化作业地面，也能保持整体架体不侧翻，支腿末端做了小面积平切处理，避免硬质地面上架体受力打滑，同时不会在软质铺装地面留下过深压痕。中心承托部分做了分层设计，下部是锥形导向的承托座，刚好适配多圈盘绕后软管的内圈弧度，盘绕时软管可以顺着导向面自然堆叠，不会出现内层管错位塌落的情况；

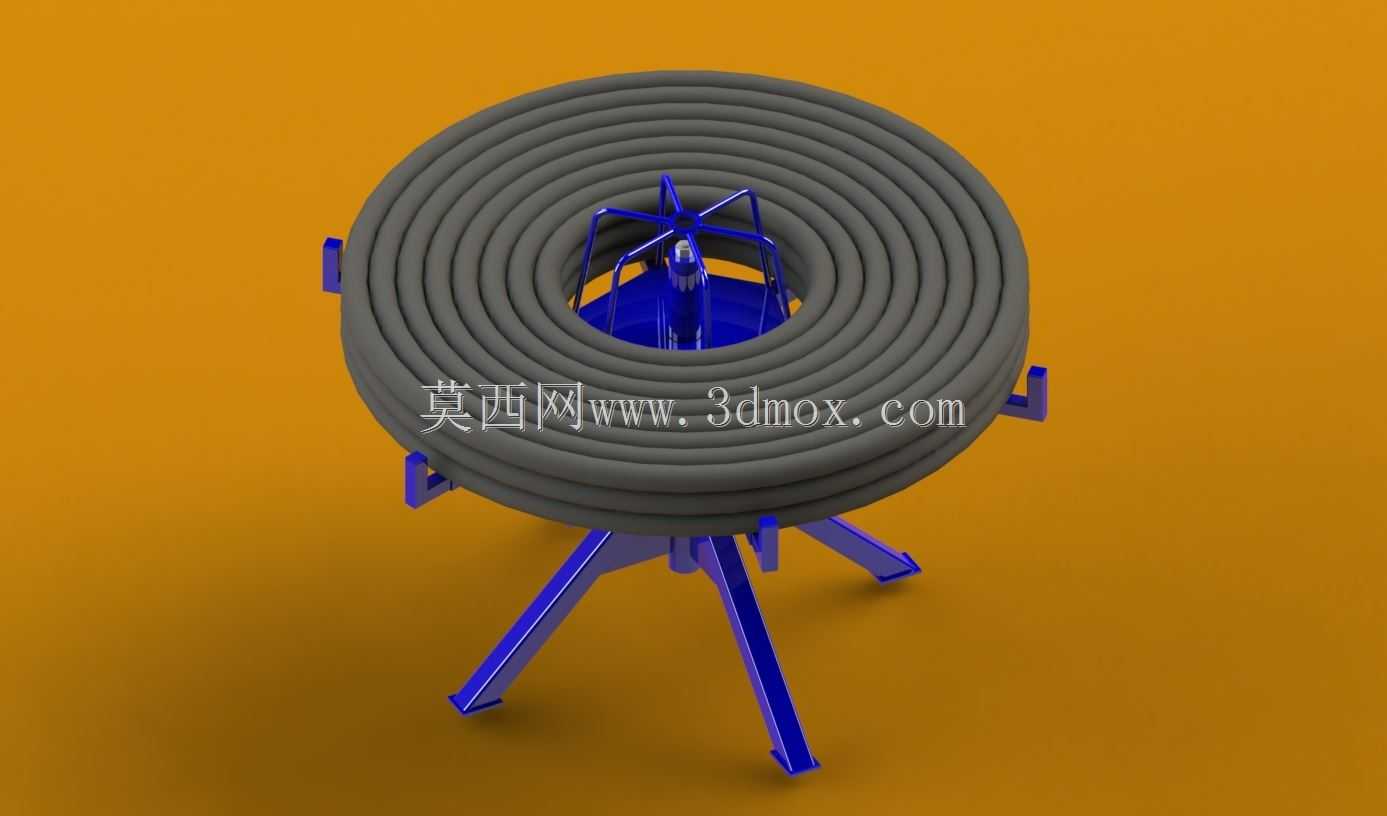

　　上部的星形限位架高度刚好高出盘满后的软管顶面，五个向外伸出的限位爪可以卡住软管外圈，避免转运或者拖拽抽拉软管时整盘管从架体上滑脱。中心预留的穿管空间可以让软管内端从架体中心引出，作业时不用整盘搬动软管，只需要抽拉外端就能平稳放管，收管时可以顺着架体的圆周导向逐圈盘入，全程不用人工托举整盘软管的重量，大幅降低收放管的劳动强度。设计时充分考虑了作业边界，架体整体高度适配成年人站立操作的舒适区间，盘满常规20米通径10mm高压软管后，整体重心落在三脚支撑的中心区域，不会出现头重脚轻的倾覆风险；支腿的外展尺寸经过校核，即使软管抽拉时产生侧向拉力，架体也不会被拽倒，同时外展尺寸控制在合理范围，不会占用过多作业面空间，适合在狭窄的设备检修通道、

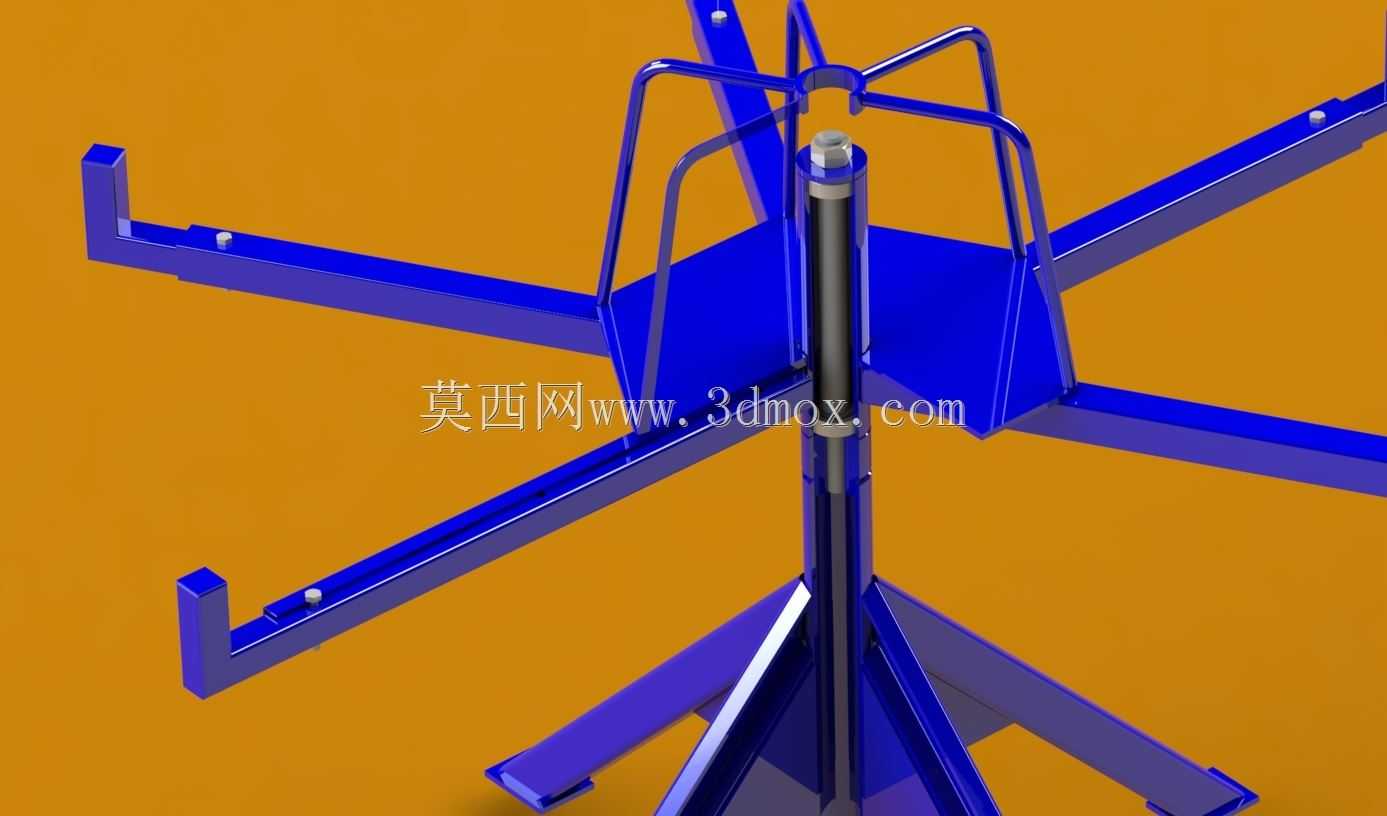

　　临时作业点摆放。架体所有与软管接触的边缘都做了圆弧倒钝处理，没有尖锐棱角，避免抽拉软管时刮伤软管的橡胶外层，延长高压软管的使用寿命；中心轴座的转动间隙经过优化，抽拉软管时承托座可以随软管的抽拉方向小幅转动，减少软管与架体之间的滑动摩擦，放管过程更顺畅，不会出现卡顿拽动架体的情况。这类支架除了用于高压液压软管、高压清洗软管的收放，也可以适配同规格的电缆、气动软管的盘绕收纳，是现场作业中实用性很强的管路辅助工装。
