公路自行车边拉刹车制动卡钳三维设计

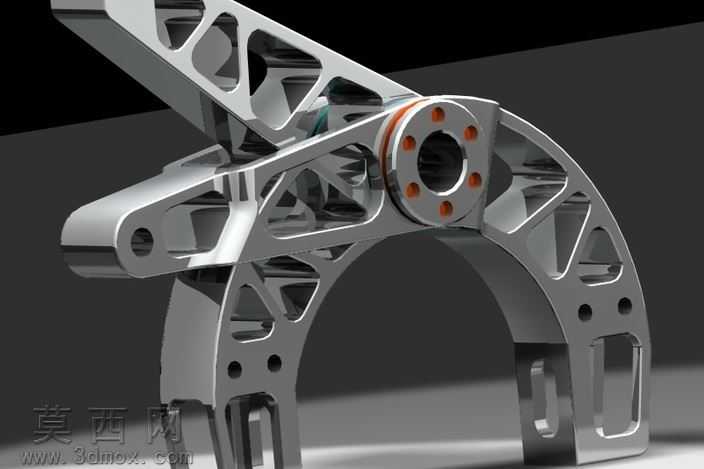

本作品为适配47毫米通道自行车架的公路自行车边拉刹车制动卡钳三维设计，整体建模过程围绕轻量化与制动性能的平衡展开，在三维软件中首先完成核心基准轴与安装孔位的参数化定位，确保卡钳与车架安装位的匹配精度。建模阶段采用实体建模与曲面建模结合的方式，对卡钳的弧形主体进行轻量化镂空设计，在保证结构强度的前提下通过规则的三角形、长圆形镂空结构去除冗余材料，既降低了组件整体重量，也保留了足够的结构刚性来承受制动时的侧向力矩。材质渲染阶段为卡钳主体赋予了7075铝合金的金属材质，调整金属粗糙度与反射参数还原阳极氧化后的哑光金属质感，对转轴部位的衬套部分添加了橙色的耐磨涂层材质，通过光影对比突出部件的装配层次，渲染时采用侧上方主光源搭配底部补光的布光方案，清晰展现镂空结构的内部轮廓与部件的曲面过渡细节。结构设计上优化了螺纹孔布局，省略了部分非必要的螺纹孔结构，将安装孔位统一为标准尺寸，仅保留两个核心固定螺钉的安装位，降低了加工难度与装配复杂度，卡尺结构的集成设计让卡钳在制动时可以同步完成刹车间隙的微调，保证两侧刹车块的同步贴合。设计过程中反复校核了卡钳的开合角度与制动行程，确保刹车手柄的拉力可以顺畅传递到刹车块，弧形主体的弧度经过多次调整适配不同宽度的公路车圈，转轴部位的限位结构可以避免卡钳过度开合导致的刹车块偏移，整体装配间隙控制在合理范围，避免制动时出现部件晃动或异响问题，所有安装孔位的位置公差都按照自行车零部件的行业标准进行设定，确保模型可以直接用于后续的工程图输出与加工参考。
