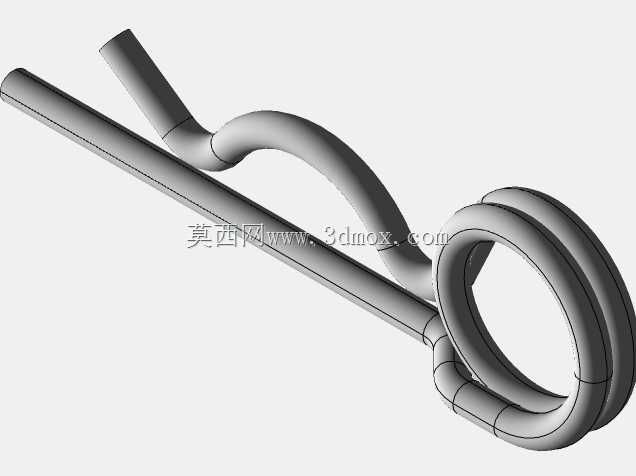

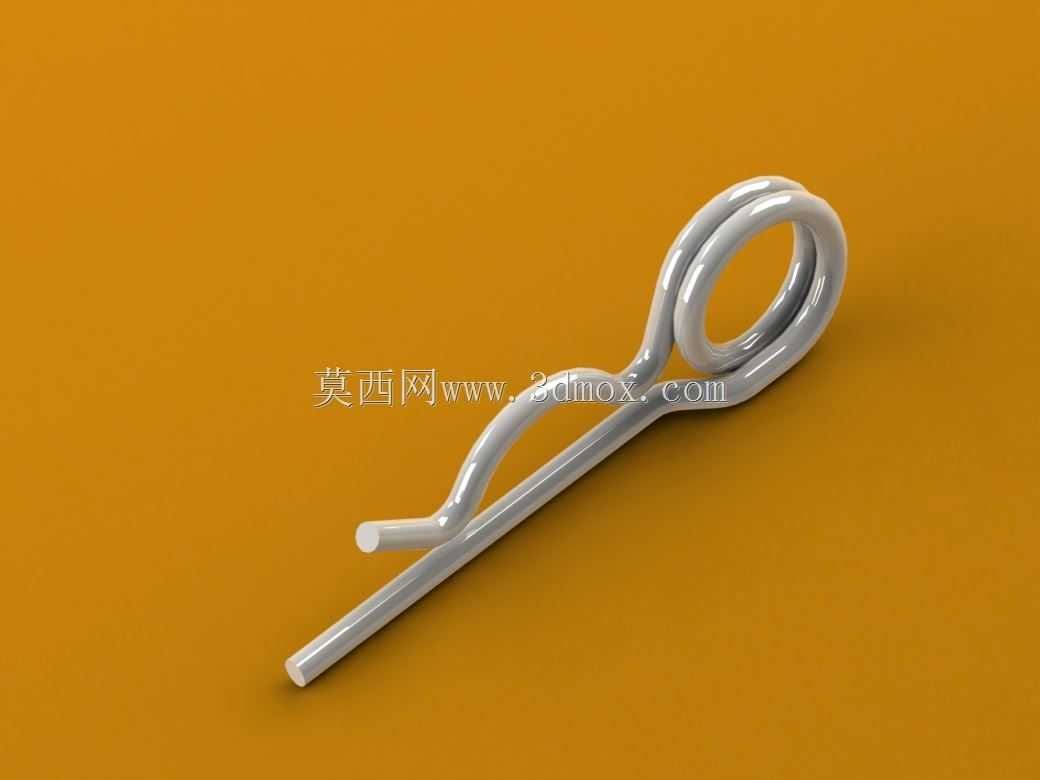

符合DIN11024标准的弹簧钢夹板销结构

　　这类带环形弹性端的夹板销，在户外农机、小型工程机械的铰接部位应用极广，很多人做结构设计时容易忽略这类小零件的细节，总觉得随便找个销子插上就行，实际现场用的时候经常出现销子窜出、铰接松旷的问题，最后还要返工加开口销或者铁丝绑，既影响外观也降低结构可靠性。做这个零件的三维建模时，首先要明确它的核心功能是靠自身弹性形变卡在铰接板的安装孔内，不需要额外的锁紧件，就能实现销轴的轴向限位，同时允许铰接件绕销轴做小角度转动，这就要求建模时精准还原钢丝的弯折曲率，尤其是端部的双圈环形结构，不是随便画两个圆环拼上去就行，环的内径要和销杆的直径匹配，弯折处的圆角要符合弹簧钢丝冷弯的工艺特性，不能出现直角弯折，

　　不然实际加工的时候钢丝会在弯折处出现应力集中，使用中很容易从弯折位置断裂。从安装边界来看，这类销子适配的铰接板总厚度不能超过销杆直段的有效长度，安装时只需要捏住环形端的两个圈，让销杆产生微小的弹性形变，对准两块铰接板的同轴孔穿入，到位后松开环形端，靠环的弹性张力卡在外侧板的端面，就能实现轴向防脱，不需要像圆柱销那样做过盈配合压装，也不像开口销需要配合带孔销轴使用，拆装的时候只需要用尖嘴钳夹住环形端往外拉就能取出，在需要频繁拆装维护的铰接部位，比如农机的操纵杆连杆、小型设备的防护门铰链、园林工具的转动连接部位，用这类销子比传统的销轴加开口销组合效率高很多。建模的时候还要注意销杆末端的小弯折角度，这个小弯不是多余的结构，

　　它的作用是穿入孔的时候起到导向作用，同时安装到位后能卡在孔的边缘，避免销子因为设备振动慢慢转动导致环形端卡滞，很多新手建模的时候会把销杆做成完全直的，实际打样出来就会发现安装时很难对准孔位，用久了还容易出现销子自转的问题。另外环形端的圈数和钢丝直径是匹配额定载荷的，这个规格的销子用的是直径合适的弹簧钢丝，双圈结构能提供足够的弹性夹紧力，既不会因为弹力太大导致安装费力，也不会因为弹力不足在振动工况下松脱，建模时要保证两个环是同轴的，且环所在平面和销杆轴线的夹角符合安装空间要求，避免安装后环形端和周边的结构件产生干涉，很多人做装配的时候容易忽略这个角度，最后装上去发现环顶到旁边的连杆，导致铰接转动卡滞。
