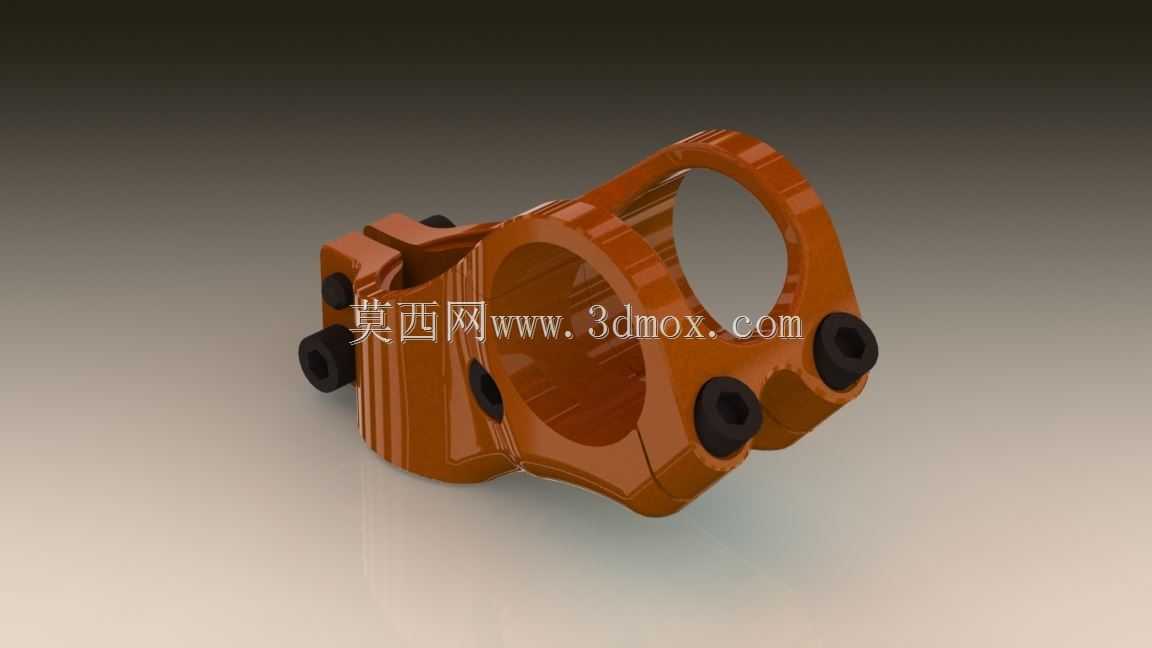

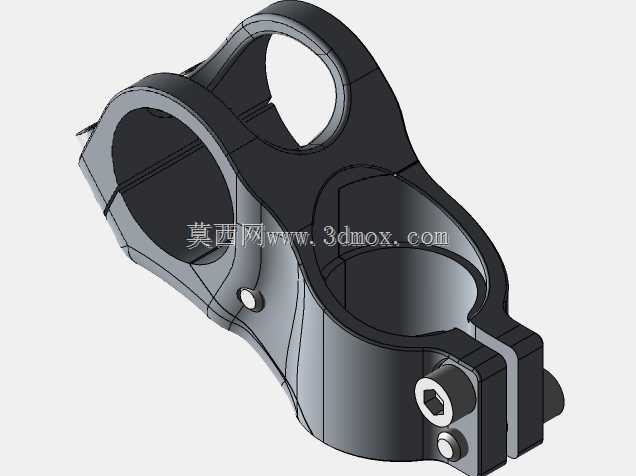

山地自行车把立连接构件结构设计

　　该构件为山地自行车操控系统核心连接部件，承担车把与前叉舵管的刚性连接作用，直接决定骑行过程中转向力的传递效率与操控精度，是山地越野、林道穿越等高强度骑行场景下保障操控稳定性的关键零件。从实际使用场景来看，这类构件需要应对复杂路面带来的多向冲击载荷，包括前轮受障碍物冲击传递的纵向冲击力、转向时的横向扭矩、以及颠簸路段产生的交变振动载荷，因此结构设计上优先考虑刚性与抗疲劳性能的平衡。

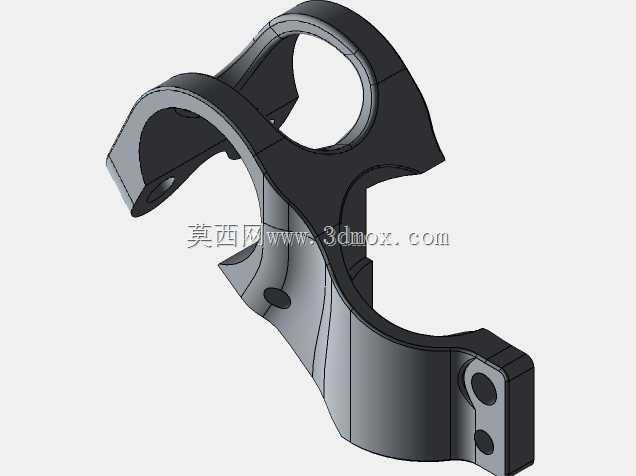

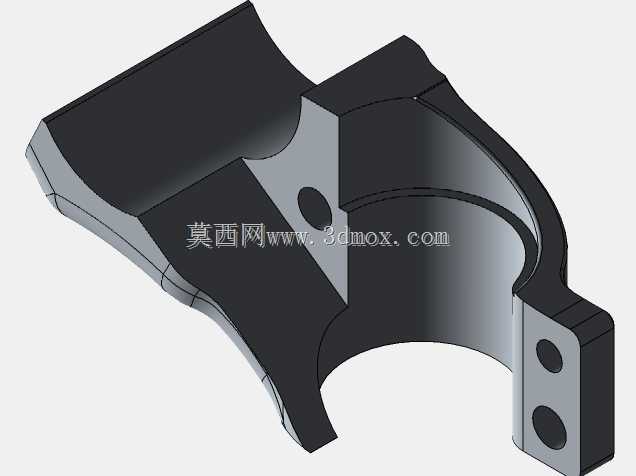

　　设计过程中，首先明确安装边界尺寸：适配前叉舵管的夹持直径为31毫米，车把安装侧适配1又1/8英寸规格的标准山地车把横，两个夹持位均采用开口抱箍式结构，通过螺栓预紧产生的抱紧力实现无滑移固定，这种结构既可以保证足够的夹持力，又能避免过盈压装对管材表面造成损伤，同时方便后期维护时的拆装调整。整体外形采用一体化锻造胚体后CNC精加工的工艺路线设计，主体轮廓做了大圆角过渡处理，避免应力集中导致的疲劳断裂，在螺栓安装位预留了足够的壁厚，抵消螺栓预紧力带来的局部应力，同时在非受力区域做了合理的减重挖空，在不降低结构强度的前提下控制零件自重，符合山地车配件轻量化的设计趋势。

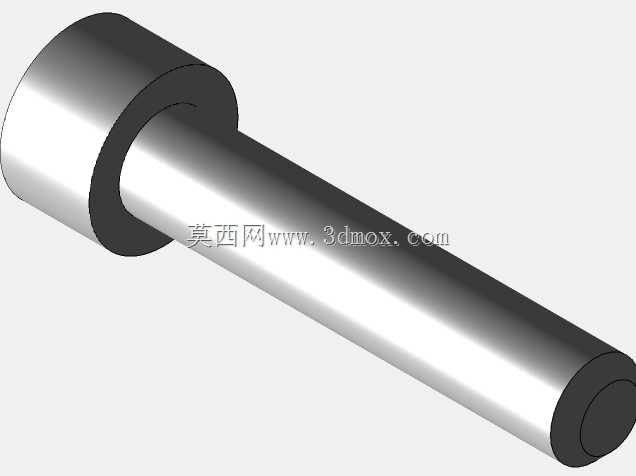

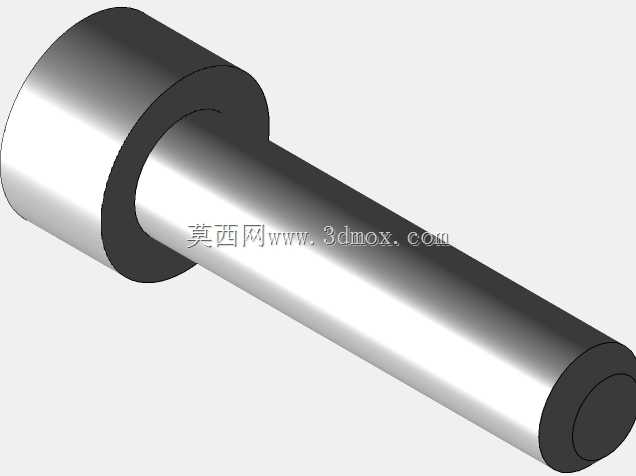

　　从功能特性来看，该构件的夹持螺栓采用对称布局设计，保证抱紧力均匀分布在被夹持管材的圆周面上，避免局部应力过大造成管材变形或者夹持打滑；安装接触面设计有微小的防滑纹理，在相同预紧力矩下可以提升摩擦系数，进一步降低高速越野过程中出现把横偏转、舵管打滑的风险。实际装车时，需要按照对角顺序逐步拧紧夹持螺栓，保证两侧抱箍的开口间隙均匀，避免单侧受力过大导致零件开裂或者夹持失效。这类构件的长度、抬升角度等参数会直接影响骑行姿态，该款设计的尺寸参数偏向越野竞速取向，较短的把立长度可以提升转向灵敏度，更适合复杂林道的快速操控需求，在山地自行车整车组装、配件升级替换场景中有着广泛的应用，建模过程中严格遵循行业通用的安装尺寸标准，可直接用于结构验证、配件适配校核等工作场景。
