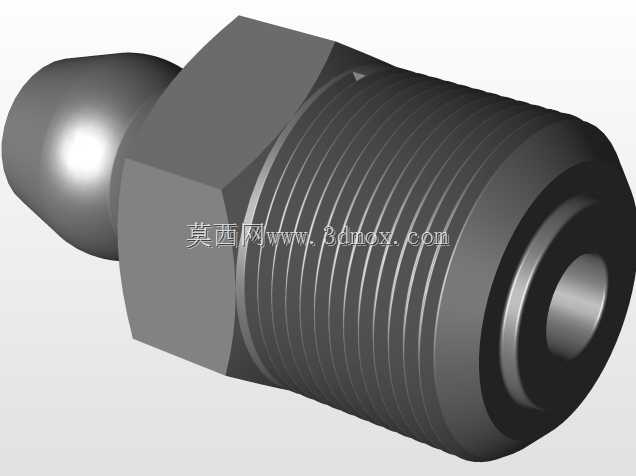

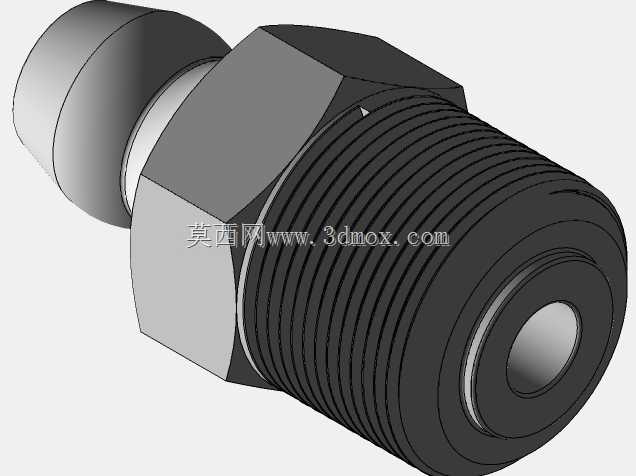

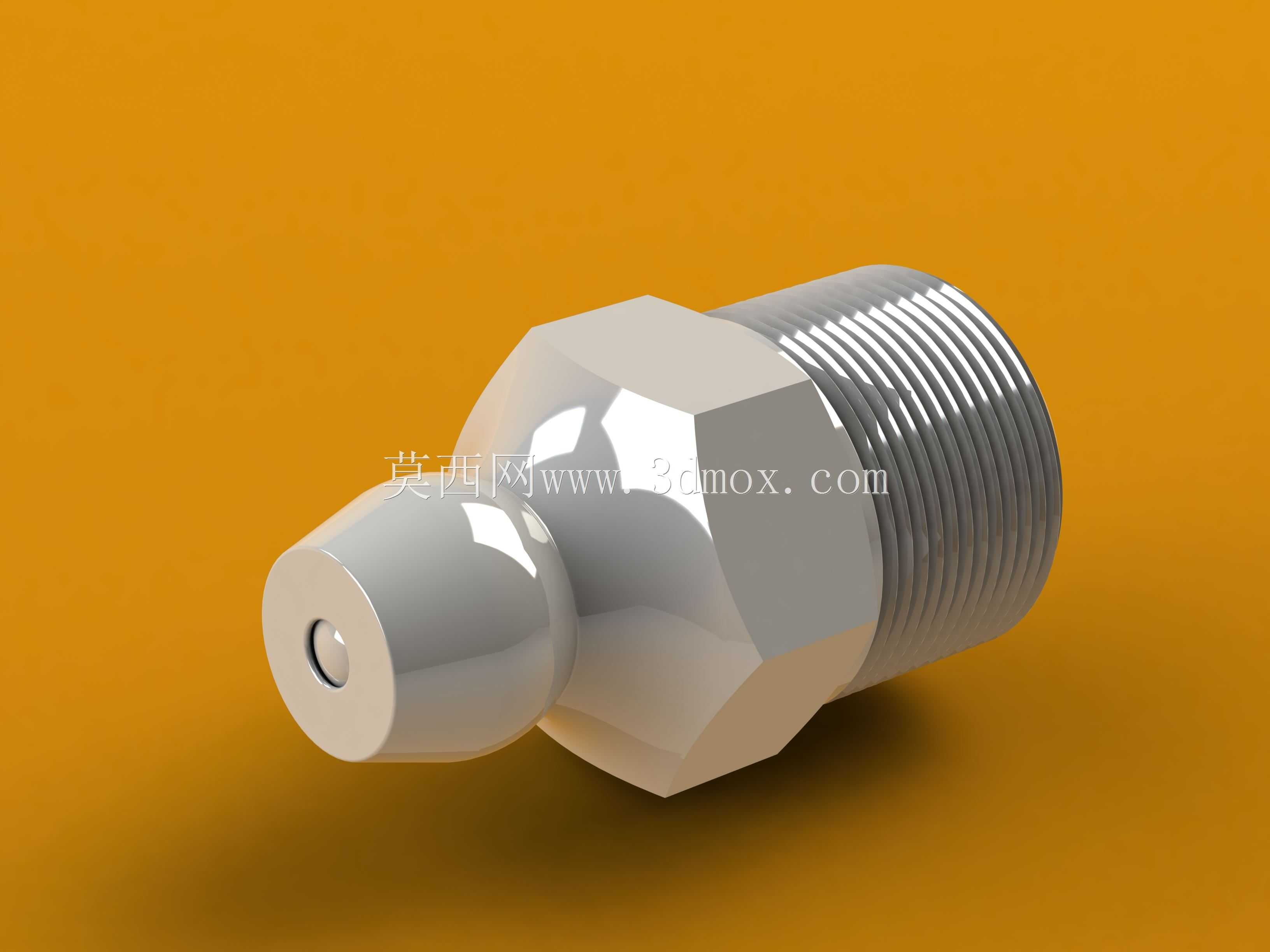

M10x1规格直通式润滑油注油接头结构

　　在各类工业设备的集中润滑系统、分散式手动润滑点位中，这类M10x1规格的注油接头是极为常见的油路终端连接件，日常设备维护时，操作人员通过黄油枪、手动注油壶对准接头端部的注油嘴，即可将润滑脂、润滑油精准注入设备摩擦副位置，避免轴套、导轨、齿轮啮合面等运动部件出现干磨失效的问题。从结构设计来看，接头采用外螺纹连接端与设备本体的内螺纹油孔配合，螺纹规格选用M10x1细牙螺纹，相比粗牙螺纹，细牙螺纹的螺距更小，拧紧后的自锁性能更优，同时螺纹配合面的密封冗余度更高，能适配润滑系统0-10MPa左右的常规注油压力，不会出现润滑介质从螺纹连接处渗漏的问题。接头中部设计为外六角结构，是专门预留的扳手夹持位，

　　安装时可使用对应规格的开口扳手或套筒施加拧紧力矩，避免直接夹持光滑柱面造成接头表面损伤，也能保证安装时的力矩可控，不会因力矩过大导致螺纹滑牙、或是力矩不足出现松脱渗漏。接头端部的球形注油端是与注油工具对接的核心部位，内部集成了单向止回钢珠结构，注油时注油工具的顶针推开钢珠，润滑介质可顺利进入设备内部油路，注油完成后钢珠在内部弹簧与油路余压的作用下自动复位密封，既可以防止设备内部的润滑介质反向溢出，也能阻挡外界的粉尘、切削液、水汽等杂质进入油路，避免杂质随润滑介质进入摩擦副造成部件磨粒磨损。从安装边界来看，这类接头的六角对边尺寸符合常规紧固件的尺寸规范，安装时需要预留足够的扳手操作空间，端部球形结构的外径小于六角对边尺寸，

　　注油操作时注油枪的枪头可直接卡接在球形端上，不需要额外的操作空间余量，适配多数设备紧凑的安装布局。在实际选型应用中，这类接头常被用在中小型机床的导轨润滑点位、输送线辊筒的轴承座注油位、小型减速机的壳体注油孔、自动化设备的直线模组润滑点等位置，相比传统的直通式油杯，这种带单向阀结构的注油接头密封性能更好，维护操作更便捷，能有效降低设备润滑维护的操作难度，减少因润滑不到位导致的设备故障停机概率。建模过程中需要重点关注螺纹的牙型精度、六角夹持位的尺寸公差、端部球形面的轮廓度，以及内部钢珠安装腔的同轴度，这些尺寸精度直接影响接头的安装适配性、密封性能以及与注油工具的对接可靠性，若同轴度偏差过大，会导致注油时出现对接偏斜、介质渗漏的问题，螺纹精度不达标则会出现安装拧入困难、配合间隙过大渗漏的隐患。
