挖掘机配套液压缸壳体结构设计

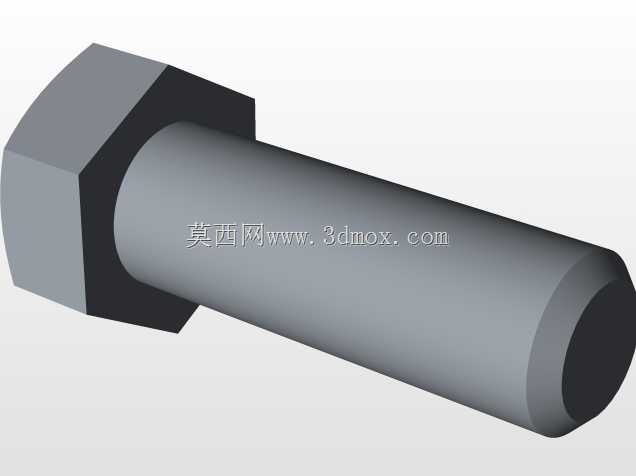

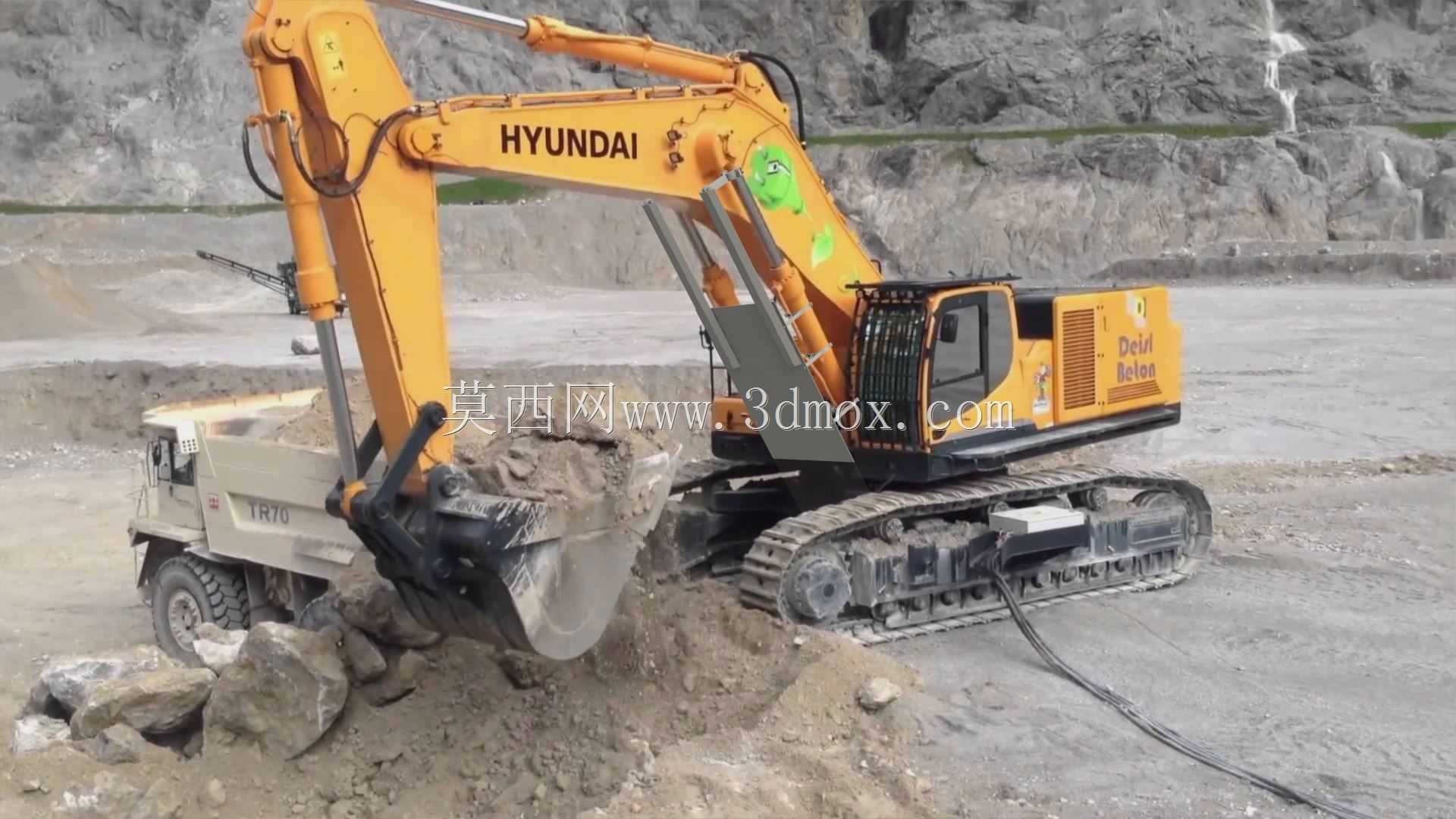

　　在矿山开采、土方作业、基建施工等重载工况场景中，挖掘机的作业动作几乎全部依赖液压系统输出动力，液压缸作为液压系统的执行终端，其壳体的结构可靠性直接决定整套设备的连续作业能力。不同于普通低压液压元件的壳体设计，挖掘机配套的液压缸壳体需要承受往复交变的高压油液冲击，同时还要抵御作业过程中飞溅的碎石、矿渣的外力磕碰，以及户外复杂温湿度环境带来的腐蚀影响，因此在结构设计阶段需要平衡承压能力、结构重量、安装适配性三者的关系。从实际作业需求出发，这类液压缸壳体的主体采用筒式承压结构，内部通油腔道的走向完全匹配活塞组件的运动行程，腔体内壁预留了密封件的安装槽位，槽位的尺寸公差需要严格控制，既要保证密封件装配后不会在往复运动中出现窜动，

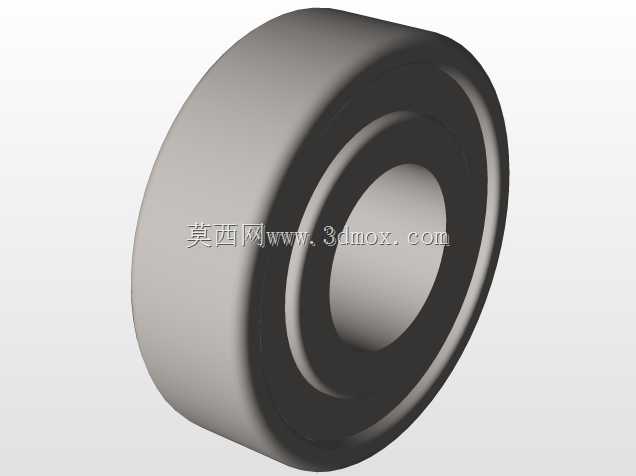

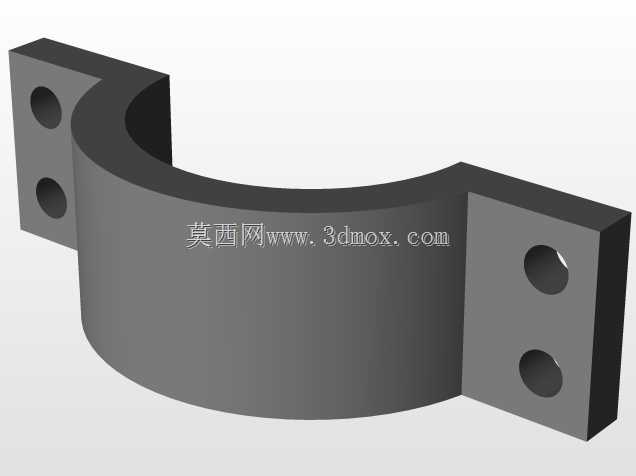

　　又要避免过盈量过大导致密封件过早磨损。壳体的外部结构并非规则圆柱形态，靠近缸盖连接的一端设计了法兰安装边，法兰上的螺栓孔位完全匹配挖掘机动臂、斗杆对应安装位的孔距参数，安装边的端面平面度需要控制在合理范围内，保证装配后结合面不会出现高压油渗漏的问题；靠近活塞杆伸出的一端则设计了导向套的配合止口，止口的同轴度公差直接影响活塞杆的运动平顺性，若同轴度偏差过大，会导致活塞杆出现偏磨，不仅会缩短密封件使用寿命，还可能在重载举升动作中出现活塞杆卡滞的问题。设计过程中需要充分考虑安装边界的限制，壳体的外径尺寸不能超出挖掘机臂架的安装空间余量，避免动臂收放过程中壳体与臂架结构发生干涉；壳体上的油口位置需要匹配现场液压管路的排布走向，

　　油口的连接螺纹规格统一采用行业通用的高压管路连接标准，不需要额外加工转换接头即可完成管路装配。同时壳体外部预留了传感器的安装凸台，可适配行程传感器、压力传感器的加装需求，方便设备后期做智能化作业改造。在结构强度校核层面，需要重点关注油口周边、法兰根部、止口过渡区域的应力集中问题，这些位置在高压油反复冲击下最容易出现疲劳裂纹，因此在结构建模时所有转角位置都采用圆角过渡，避免直角结构带来的应力突变；壳体的壁厚根据不同位置的受力情况做差异化设计，承压主腔位置的壁厚满足最高工作压力下的强度冗余，非承压的外部安装凸台位置则适当做减薄处理，在不降低整体结构强度的前提下控制零件自重，减少臂架的负载冗余。这类壳体的三维建模过程中，所有配合面的尺寸参数都需要结合实际装配公差做反向校验，既要保证零件加工时的工艺可行性，避免出现无法加工的封闭内腔结构，又要保证装配时各组件能够顺利对位，不需要现场做额外的修配调整。
