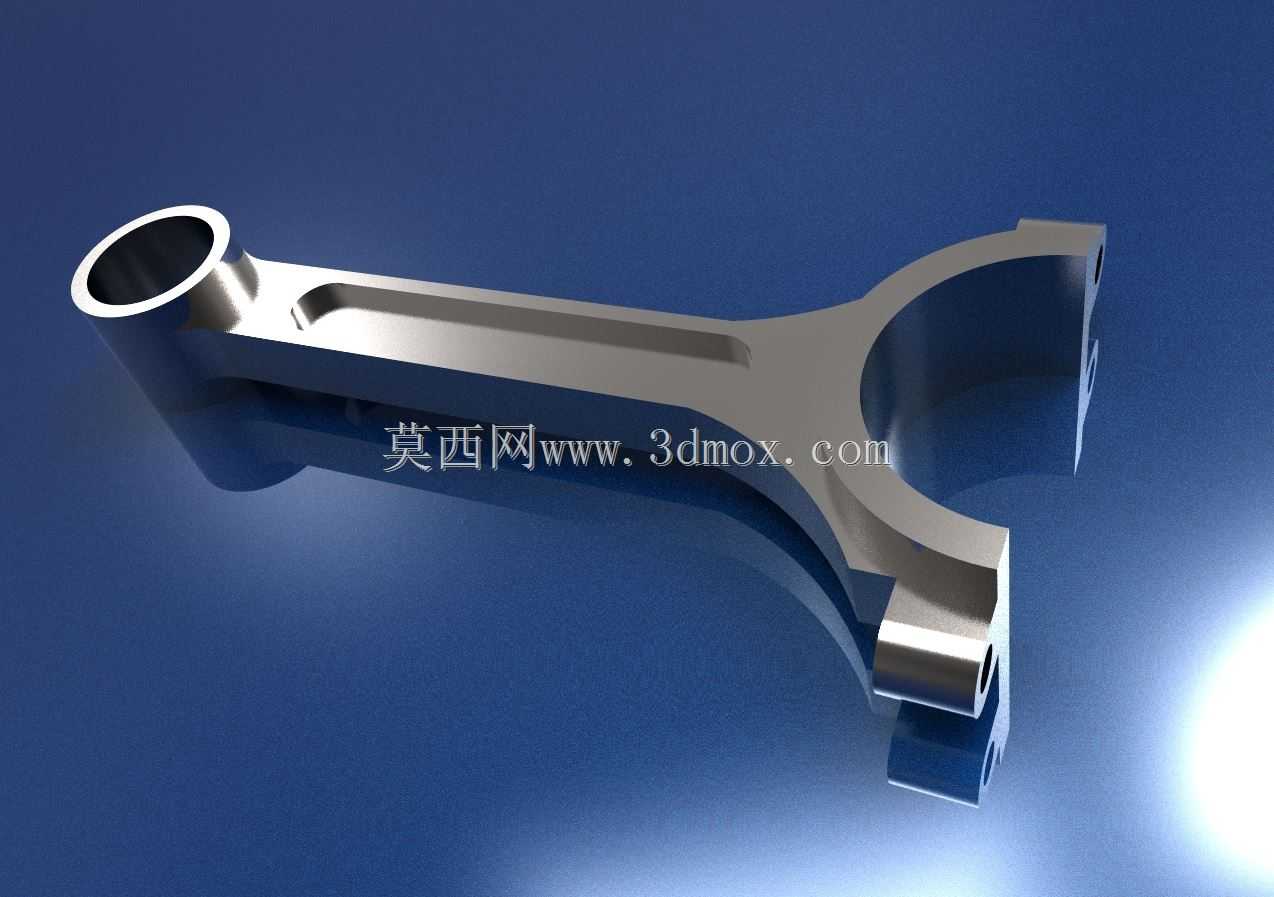

内燃机连杆结构三维设计模型

　　该连杆模型对应内燃机曲柄连杆机构核心传动部件，在往复式动力设备中承担活塞与曲轴之间的动力传递作用，将活塞承受的燃烧爆发压力传导至曲轴，把活塞的往复直线运动转换为曲轴的旋转运动，是汽油、柴油等往复式内燃机中承受交变载荷的关键受力构件。设计过程中首先匹配对应排量机型的缸径、冲程参数确定整体长度边界，小头端采用整圆衬套安装结构，用于与活塞销配合，内孔尺寸与活塞销外径保持对应配合公差，外圆做圆弧过渡处理避免应力集中，小头端的油孔位置对应活塞销的润滑通道，保障工作过程中衬套与销体之间的润滑油膜形成。杆身采用工字形截面设计，在满足抗拉、抗压、抗弯曲疲劳强度要求的前提下尽可能降低构件自身重量，减少往复运动产生的惯性力，

　　工字形截面的过渡圆角经过反复校核，避免截面突变带来的应力集中风险，适配高转速工况下的交变载荷冲击。大头端采用分体式斜切口结构，配套连杆盖通过螺栓实现紧固，斜切口设计能够满足大直径曲轴轴颈的装配需求，让连杆组件可以顺利从气缸内完成拆装，大头端内孔用于安装轴瓦与曲轴连杆轴颈配合，结合面的定位结构采用止口定位形式，保障装配后轴孔的圆度精度，避免工作过程中连杆盖出现错位。模型的安装边界严格对应机型的活塞销孔中心距、曲轴连杆轴颈直径、活塞销直径等核心装配尺寸，大头端螺栓孔的位置度、小头端与大头端的孔位平行度均按照内燃机连杆的技术要求做了对应约束，可直接用于相关结构的受力仿真分析、装配干涉校验以及教学演示场景，能够直观展示连杆的结构形态与各部位的功能设计逻辑，为同类传动部件的结构优化、改型设计提供直观的三维参考。
