双孔铰接式金属连接支座结构设计

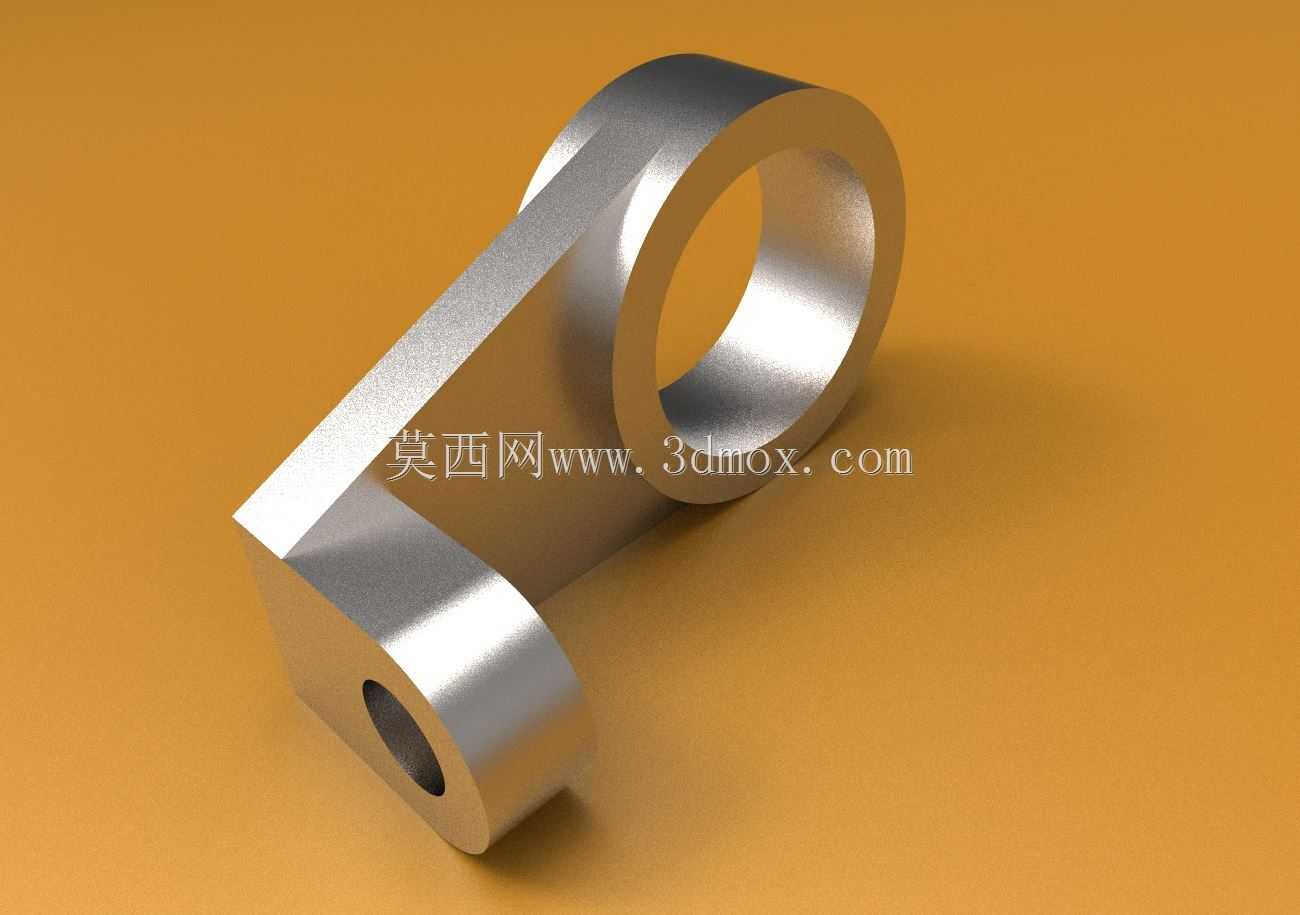

　　这类双孔铰接支座在轻工输送线、小型工装夹具、非标自动化设备的连杆传动系统中应用十分广泛，核心作用是作为两个运动构件之间的铰接支撑点，传递往复摆动过程中的载荷，同时约束非运动方向的自由度，保证机构运行的轨迹精度。从结构形态来看，零件一端为大直径光孔，用于穿装铰接销轴与固定机架端连接，另一端为小直径同轴光孔，用于对接活动连杆端的销轴，两个孔位之间通过斜置的连接臂实现力的传导，整体采用一体化铣削成型的结构设计，避免了拼接结构带来的应力集中问题。设计过程中首先要确定两个铰接孔的中心距参数，这个尺寸直接决定了连杆机构的摆动行程范围，中心距偏差过大会导致机构运行卡滞、销轴磨损加剧，因此建模时需要严格保证两孔轴线的平行度公差，

　　平行度误差需控制在0.02mm以内，避免销轴安装后出现别劲现象。大孔端的环形端面需要做倒角处理，既方便销轴装配导入，也能去除加工毛刺避免应力集中，小孔端的圆柱段长度需要匹配对应连杆的安装槽宽度，保证装配后连杆无轴向窜动空间。连接臂的截面采用矩形过渡设计，在大孔与连接臂的衔接位置做了圆弧过渡处理，能够有效分散摆动载荷作用下的应力，避免长期交变载荷作用下出现根部断裂问题。零件的整体外形轮廓需要匹配安装空间的边界要求，大孔的外圆直径不能超出机架安装位的避让范围，连接臂的斜置角度需要避开机构运动过程中的相邻构件干涉路径，保证机构全行程摆动时零件与周边部件无碰撞。从实际使用场景来看，这类支座常应用在摆臂式送料机构、气动拨杆组件、

　　小型升降装置的铰接点位，材质通常选用45号钢经调质处理，表面做镀锌或发黑防锈处理，能够承受中等载荷下的频繁往复摆动，铰接孔内可根据载荷情况选配铜套或滚针轴承，降低销轴转动过程中的磨损量，延长构件的整体使用寿命。建模时需要重点关注两个孔位的同轴度、连接臂的壁厚均匀性，壁厚过薄会导致支撑强度不足，壁厚过大则会增加零件重量、浪费材料，同时需要在安装端面预留足够的贴合面，保证支座与机架安装后贴合紧密，无装配间隙带来的运行晃动问题。
