机用固定式台虎钳夹持工装结构设计

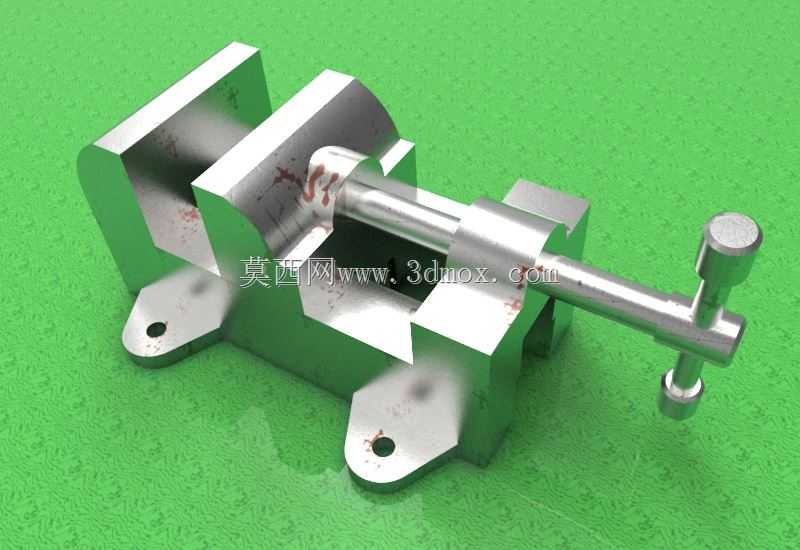

　　这款固定式台虎钳是钳工工位、小型机加工工位常用的夹持类工装，日常在台式钻床工位、轻型铣床工位、手工修配工位都能见到它的身影，核心作用是稳定夹持待加工工件，避免加工过程中工件出现位移、窜动，保障加工精度与操作安全。从结构设计来看，整体采用铸铁基座搭配活动钳身的经典布局，底部带两个安装耳座，耳座上预留通孔，可通过螺栓直接固定在木质或钢制工作台台面上，安装时需要保证钳口工作面与工作台边缘预留足够操作空间，避免长工件装夹时与工作台发生干涉，安装孔位的间距适配多数常规钳工工作台的预留安装位，不需要额外改制台面即可完成固定。钳身部分采用对称式结构设计，固定钳身与活动钳身的夹持面预留了钳口板安装槽，可更换带防滑齿的淬火钳口板，

　　既能够提升夹持摩擦力，也能在钳口磨损后快速更换，不需要整体更换钳身，降低长期使用的维护成本。传动部分采用梯形丝杠副结构，丝杠一端与活动钳身通过螺母配合，转动端部的手柄即可带动活动钳身沿导轨方向平稳移动，实现钳口的开合调节，梯形丝杠具备自锁特性，装夹工件后不会因为加工过程中的振动导致钳口松脱，夹持稳定性有充足保障。导轨部分采用一体式燕尾槽结构，与钳身一体铸造成型后经铣削加工，配合间隙小，活动钳身移动过程中无明显旷量，夹持工件时不会出现钳身上翘、偏摆的问题，能够保证夹持面的平行度，适合夹持规则的方形、圆形金属或非金属工件。从尺寸边界来看，这款虎钳的钳口宽度适配小型零件加工需求，最大开合行程覆盖常规小尺寸零件的装夹范围，

　　整体高度不会遮挡钻床、铣床的加工行程，安装后工作台上方的操作空间充足，手柄转动半径经过优化，操作时不会与台面上的其他工具、辅具发生碰撞。在实际使用场景中，这类虎钳除了承担常规的锉削、锯削、划线等钳工操作的工件夹持，也可搭配软钳口完成薄壁零件、已加工表面零件的装夹，避免夹伤工件表面，部分维修工位也会用它夹持小型零部件完成拆卸、装配作业，适用场景覆盖五金加工、设备维修、教学实训等多个领域。设计过程中重点考量了结构刚性与操作便利性的平衡，在保证钳身整体强度足够承受常规夹持力的前提下，尽可能优化了壁厚分布，避免整体过于笨重，同时丝杠的传动阻尼经过适配，单手即可转动手柄完成钳口的快速开合，装夹效率较高。
