快插式气动管路净化接头结构设计

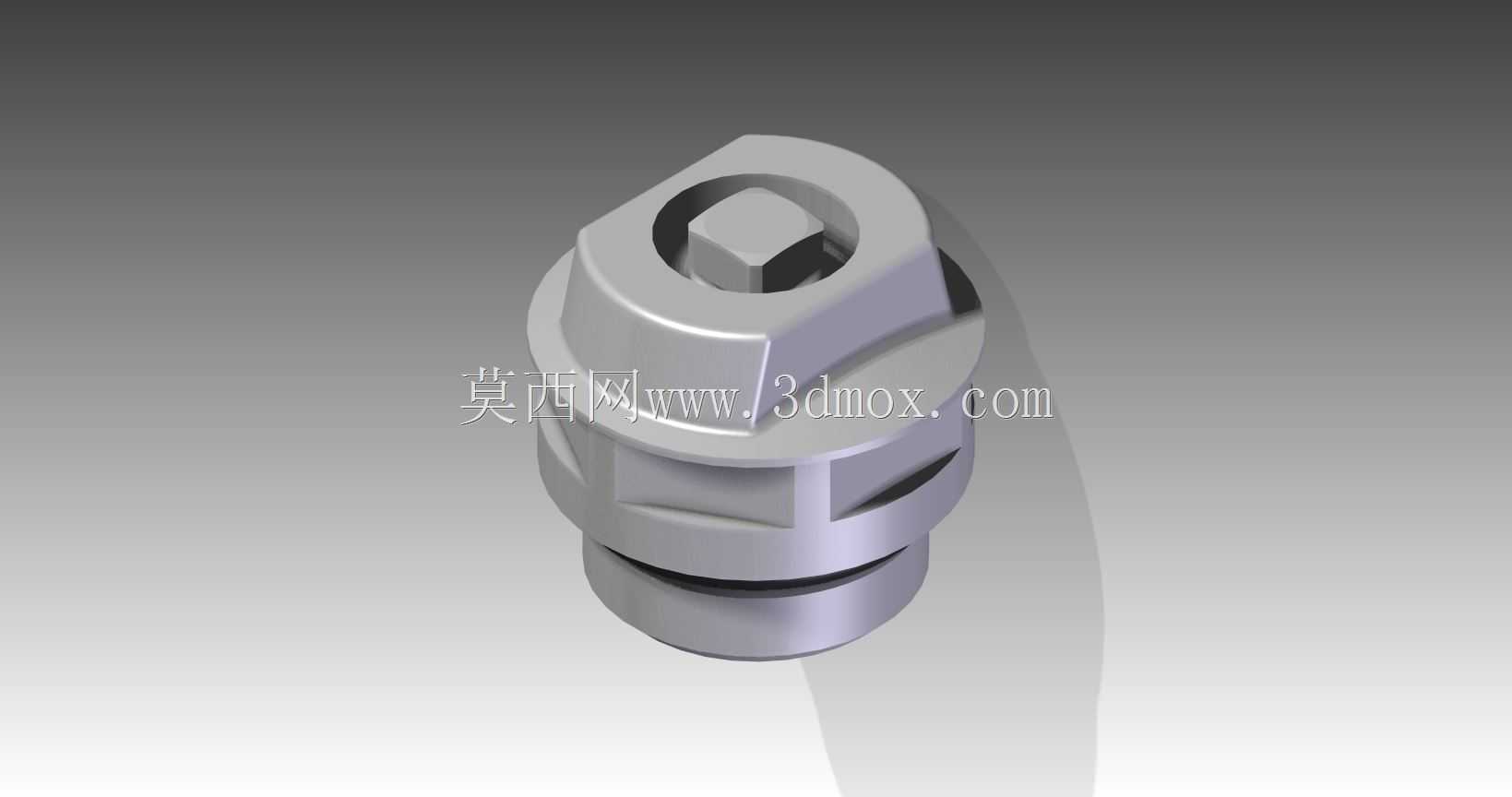

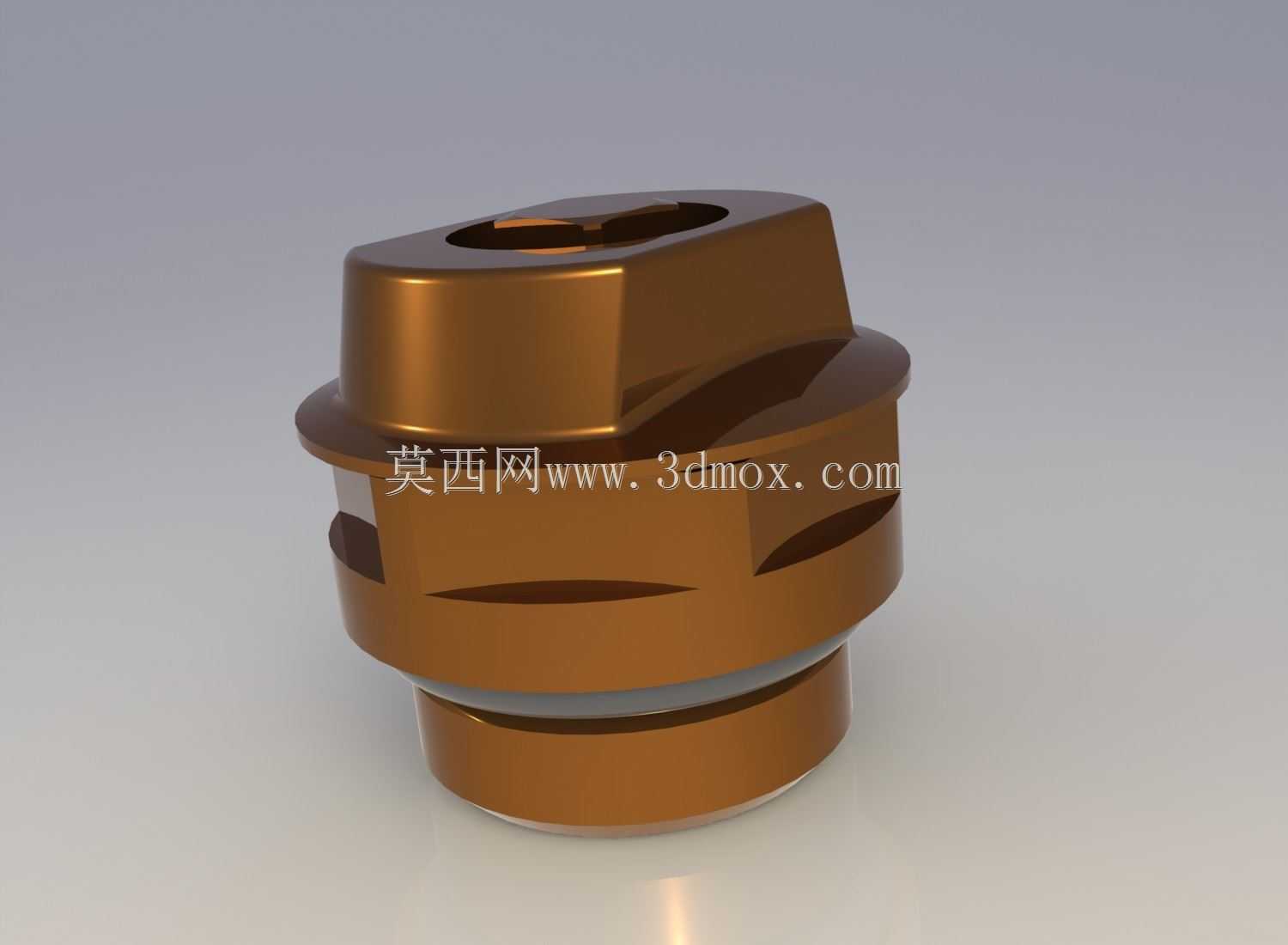

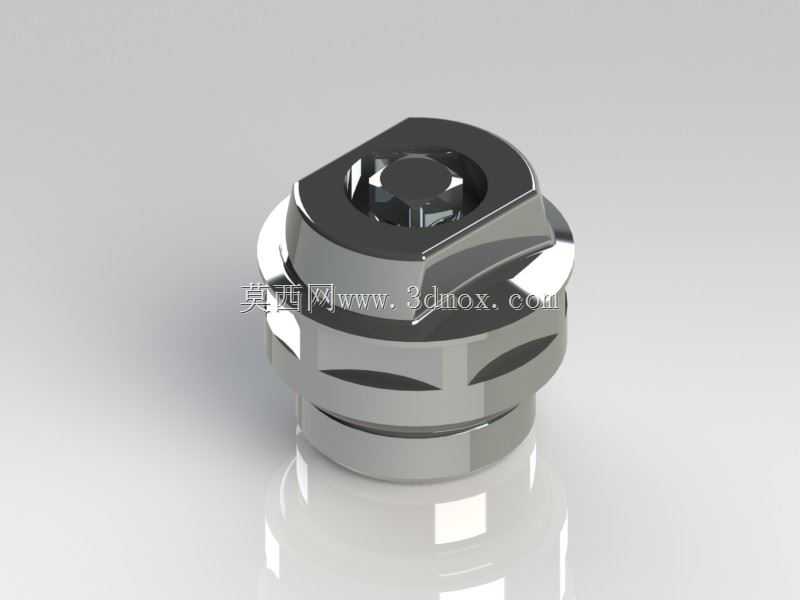

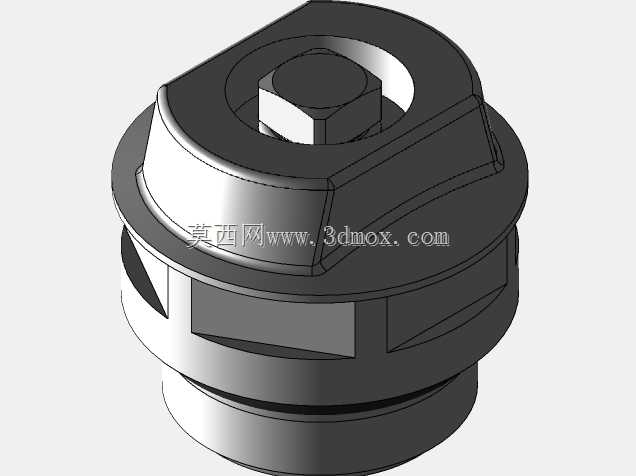

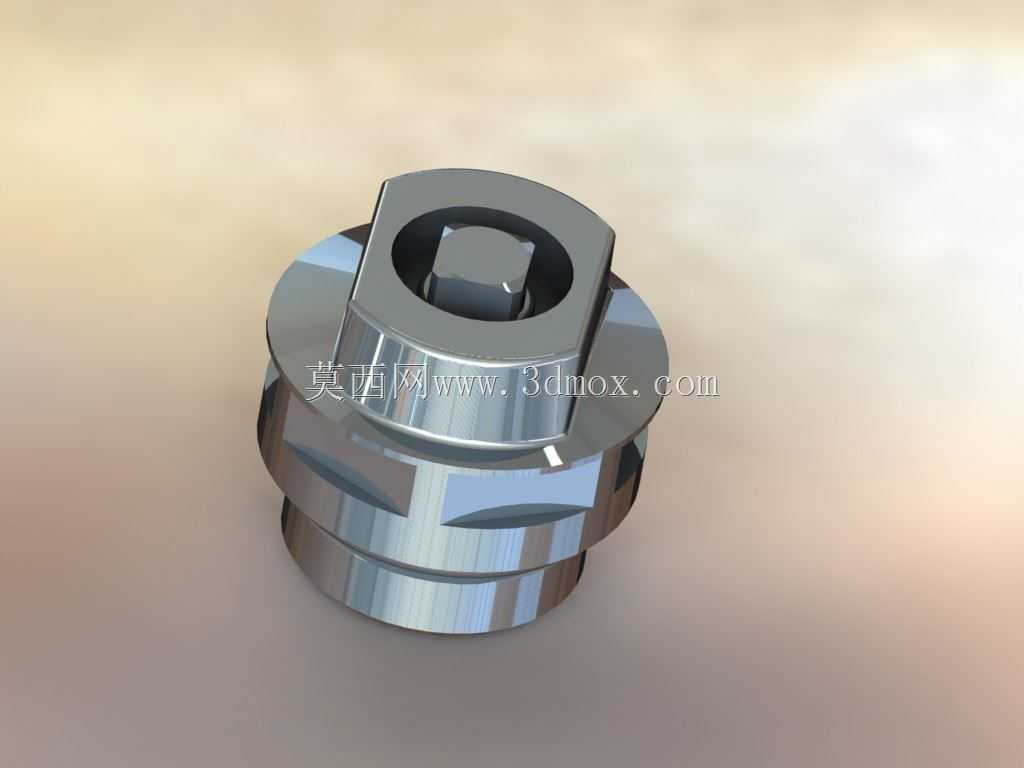

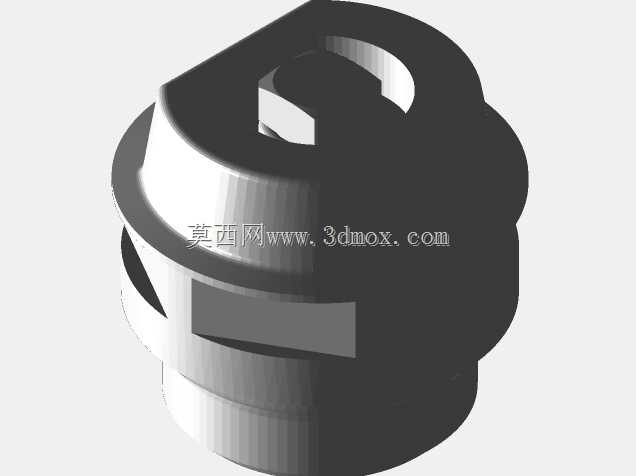

　　这类净化接头主要应用在气动控制系统的末端支路，常见于自动化装配线、气动工装夹具、小型气动执行元件的进气端，作用是过滤气路中残留的微小固态杂质、凝结的液态水滴，避免杂质进入气缸、气阀这类精密气动元件，造成密封面磨损、阀芯卡滞的故障。从结构设计来看，整体采用同轴回转体布局，上端设置内四方驱动结构，适配标准四方扳手，安装时可以施加足够的拧紧力矩，保证接头与基座连接的密封性，不会因为气路压力波动出现松动漏气的问题。上部的六角结构也可以适配普通开口扳手，满足不同安装场景的工具适配需求，不用专门准备特殊工装就能完成装配。接头中部设计有环形密封槽，用来安装O型密封圈，安装时嵌入基座的对应安装孔内，

　　径向密封的结构可以耐受1MPa以内的常规气动工作压力，密封槽的倒角做了圆滑过渡，避免安装时切伤密封圈导致密封失效。下部的快插结构采用弹性卡簧设计，接入外径匹配的气动软管时，直接将管子插入接口即可，卡簧会自动卡紧软管外壁，内部的密封胶圈贴合软管外壁实现密封，拆卸时只需要按压接口处的释放环，卡簧张开就能拔出软管，不需要额外的管箍、密封带等辅材，现场装配和后期维护的效率很高。设计时考虑了安装边界，整体外径控制在适配常规气动面板安装孔的尺寸，轴向长度预留了足够的扳手操作空间，不会出现安装时扳手和周边管路、结构件干涉的问题。内部的流道做了等径设计，不会因为接头本身造成气路通径缩小，避免气路压力损失过大影响末端执行元件的输出力。

　　流道内置的过滤结构采用多孔烧结材质，过滤精度可以满足常规气动系统的净化需求，同时不会造成过大的气阻，保证气路流量满足执行元件的动作速度要求。接头的材质选用常规气动元件常用的镀镍铜合金，表面镀层可以避免车间潮湿环境、切削液雾气造成的锈蚀，长期使用也不会因为锈屑脱落污染气路。在实际设备选型时，这类接头可以直接替换同规格的普通快插接头，不需要改动原有安装孔位和管路布局，就能给支路气路增加净化功能，特别适合老设备的气路改造，以及对气源洁净度有一定要求但不需要集中配置大型过滤器的小型气动工位。
