立式长柄切削加工刀具结构设计

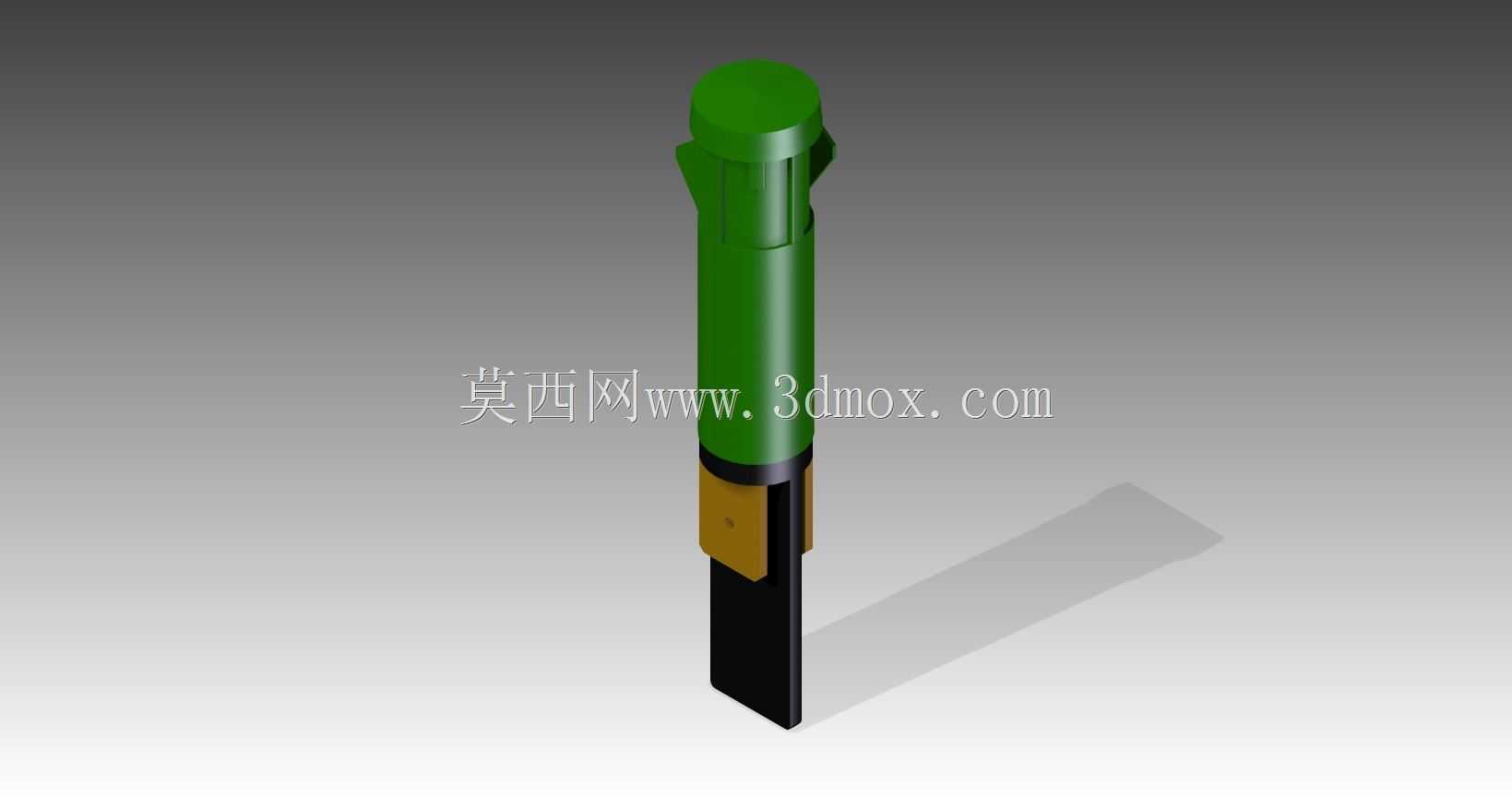

　　这款立式长柄切削刀具的三维结构设计，核心围绕立式加工中心、普通铣床的深腔加工场景展开，日常生产中常用来完成工件内壁开槽、窄面铣削、深孔侧壁修型这类普通短刃刀具无法触及的加工工序，在模具钢精加工、铝合金结构件内腔加工、铸铁件飞边去除的工况中适配性极强。从结构设计逻辑来看，整体采用三段式同轴布局，顶部的夹持段做了对称卡位槽设计，能够直接匹配ER刀柄、侧固式刀柄的装夹基准，装夹后径向跳动量可控制在0.02mm以内，避免高速旋转时出现刃部偏摆导致的加工面振纹问题。中间的柄部采用加长圆柱结构，表面做了防锈氧化处理，既保证了足够的悬伸长度来适配深腔加工的深度需求，又通过合理的直径梯度设计控制整体重量，降低主轴长时间运转的负载。

　　靠近刃部的位置设置了黄铜色的定位挡圈，安装时可以通过挡圈快速确认刀具伸出刀柄的长度，不用反复测量悬伸量，批量换刀时能有效减少对刀耗时，同时挡圈还能起到限位作用，避免加工过程中刀具受轴向力窜动影响加工尺寸精度。底部的切削工作段采用硬质合金基材的直刃结构，刃口做了负倒棱处理，兼顾锋利度与抗冲击性能，加工钢件时可以承受较大的进给量，不会轻易出现崩刃问题。从安装边界来看，这款刀具的整体同轴度公差控制在IT6级，夹持段直径适配常规的弹簧夹头规格，柄部长度可覆盖最大120mm深度的内腔加工需求，安装时不需要额外定制非标刀柄，直接搭配通用铣床、加工中心的标准夹具即可使用。设计过程中还特意优化了整体的重心分布，将重心控制在靠近夹持段的位置，

　　即使悬伸长度达到柄部直径的8倍，高速旋转时也不会出现明显的共振，能有效提升加工表面的光洁度，减少后续抛光工序的工作量。在实际生产选型时，这款刀具可以根据加工材质的不同更换对应刃口角度的工作段，不需要更换整个刀体，能有效降低生产耗材的采购成本，同时三段式的结构也方便后期维护，刃部磨损后只需要更换底部工作段即可，柄部和夹持段可以长期重复使用。
