汽车连接用三角支撑角杆结构设计

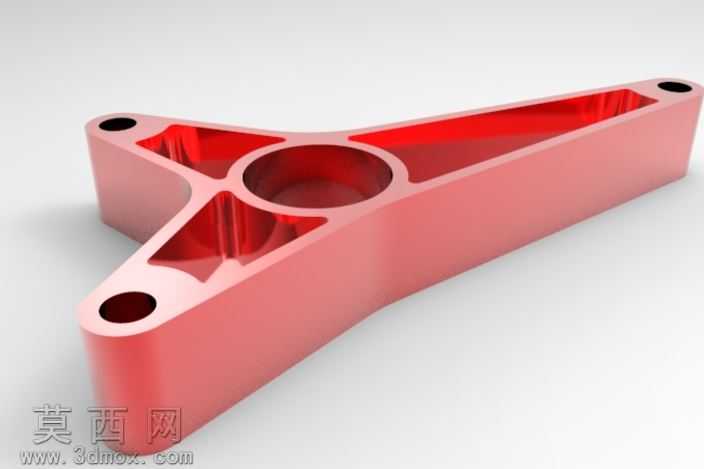

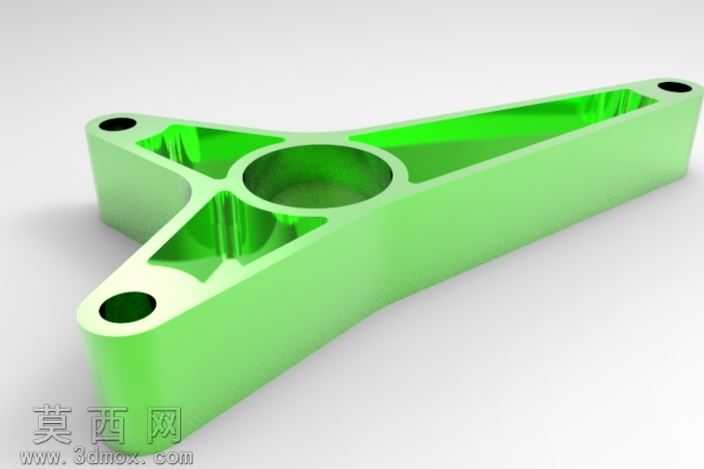

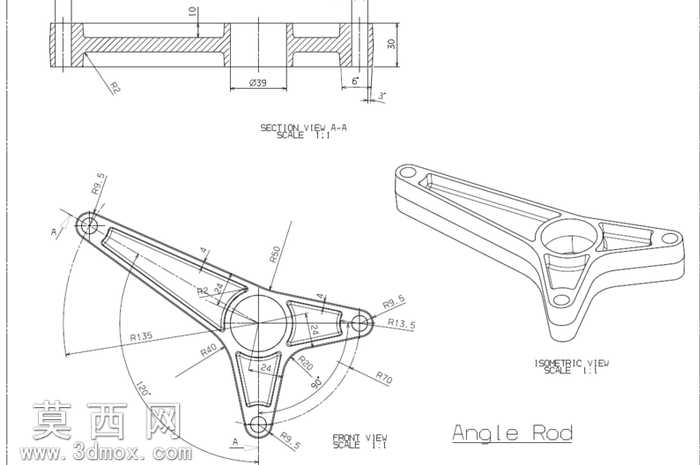

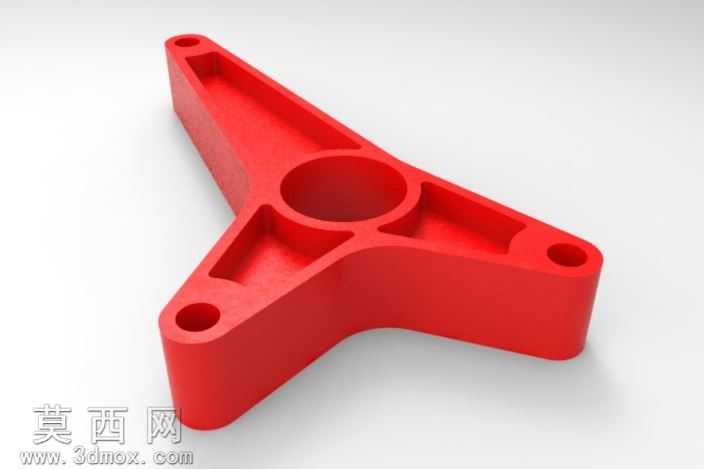

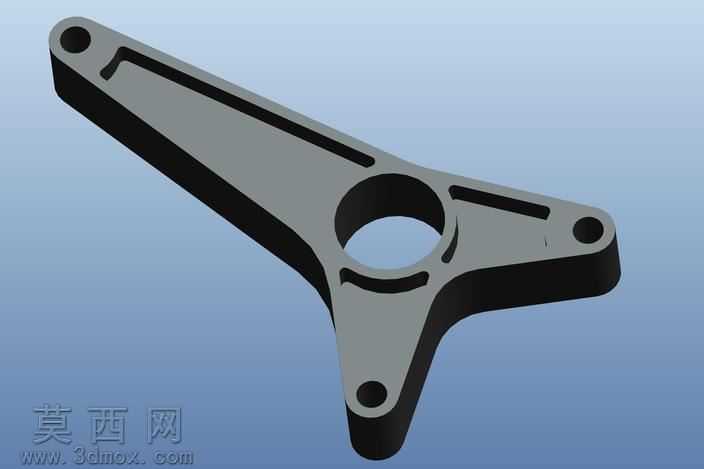

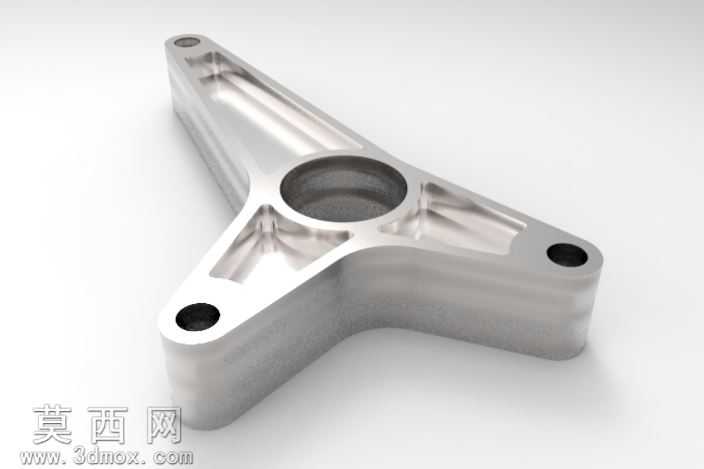

该角杆为汽车专用连接零部件，采用三维参数化建模方式完成整体结构设计，建模过程中先以中心轴孔为定位基准，绘制三角分布的臂体轮廓草图，通过拉伸、切除等基础特征命令构建实体主体，再对臂体边缘做圆角过渡处理，避免应力集中问题。模型渲染阶段选用金属哑光铝合金材质，调整材质反射率与粗糙度参数，还原金属机加工后的细腻质感，搭配柔和的影棚布光方案，突出臂体表面的加强筋结构与安装孔位细节。结构设计上采用三臂等距分布的三角构型，中心设置大直径贯通轴孔用于与主部件铰接，三个臂端分别设计带沉台的安装孔，用于通过螺栓固定相邻汽车部件，臂体内部做掏空减重处理，同时在臂体与中心轴孔的衔接位置设置放射状加强筋，在保证整体结构强度、满足连接承重需求的前提下，尽可能降低零件自重，符合汽车零部件轻量化的设计趋势。设计思路围绕汽车部件的连接可靠性展开，充分考虑车辆运行过程中的振动、交变载荷工况，对各受力位置的壁厚做针对性优化，安装孔的沉台设计可避免螺栓头外露干涉周边部件，整体构型简洁紧凑，适配汽车底盘或传动系统的狭小安装空间，各尺寸参数经过公差校验，可直接对接后续的机加工生产流程，满足实际装车的精度要求。
