标准USB公头数据传输接插件三维设计

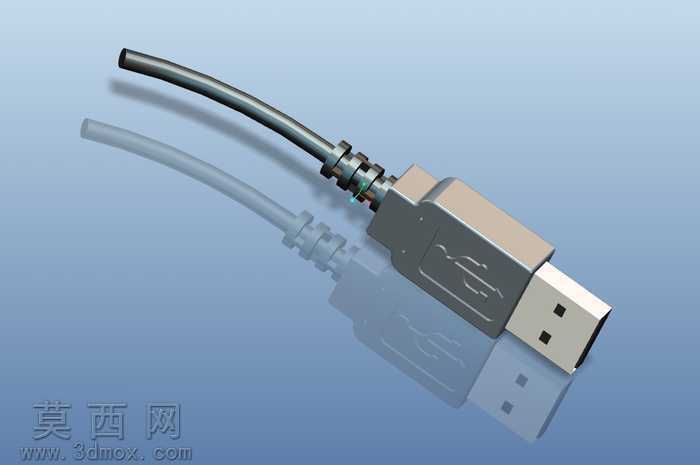

本作品为标准USB Type-A公头的三维数字化设计，建模阶段以行业通用的USB接口物理规范为核心依据，先通过草绘绘制接口金属插片的基准轮廓，精准定位两个定位孔的位置与尺寸，确保插合时的对位精度符合通用标准。金属外壳部分采用拉伸加切除的建模方式，先构建外壳的基础方体，再通过倒角、拔模特征还原金属冲压外壳的边缘弧度与卡扣结构，还原量产产品外壳的一体成型质感。尾部线缆防护部分采用多段扫描混合建模，依次构建金属压接环、橡胶应力缓释锥、线缆外皮的渐变结构，精准还原线缆与接头衔接处的抗弯折设计，模拟实际使用中线材摆动时的应力分散结构。材质渲染阶段，金属插片与外壳赋予哑光镀镍金属材质，调整反射粗糙度模拟日常使用中轻微磨损的金属质感，橡胶防护部分赋予深灰色哑光橡塑材质，添加细微的颗粒纹理提升真实感，线缆部分赋予黑色半柔线缆材质，通过凹凸贴图模拟线材表面的细微防滑纹理。场景搭建采用淡蓝色渐变背景，添加柔和的面光源与环境反射，在接头下方制作半透明的倒影效果，突出产品的立体轮廓与结构细节。设计过程中重点考量接口的装配合理性，金属插片与内部绝缘基座的配合间隙、外壳与内部组件的卡扣定位、尾部压接结构与线缆的包裹强度都经过参数化校验，既还原了量产USB接头的真实结构，也通过参数化建模保留了尺寸调整空间，可直接用于电子配件的结构演示、装配教学或者周边产品的配套设计参考，完整呈现了日常数码接插件从规范尺寸到实体建模再到视觉呈现的全流程设计逻辑。
