深沟球滚动轴承三维结构设计

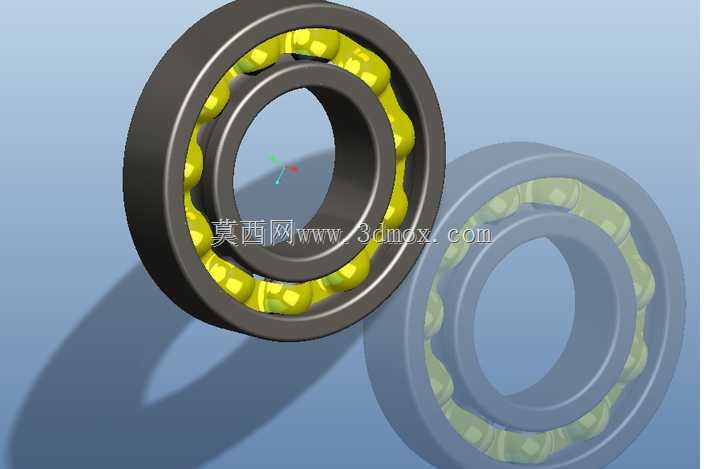

　　在各类旋转传动设备的结构设计中，滚动轴承是承担径向载荷、降低轴系运转摩擦阻力的核心支撑部件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴、工程机械的传动关节，几乎所有存在连续回转运动的机械结构中，都能见到这类构件的身影。这款深沟球结构的滚动轴承，在设计阶段优先考虑了通用工况下的载荷适配性，内圈与轴颈采用过盈配合的安装基准，外圈与设备轴承座孔采用过渡配合的装配逻辑，能同时承受稳定的径向载荷与一定比例的轴向载荷，适配中等转速下的长期连续运转需求。建模过程中严格参照滚动轴承的通用结构规范，对内外圈的滚道曲率做了匹配性设计，滚道的圆弧半径略大于滚动体的球面半径，既保证滚动体在滚道内的顺畅滚动，又预留了合理的接触应力承载区域，

　　避免运转过程中出现应力集中导致的点蚀失效。保持架采用浪形冲压结构设计，兜孔的尺寸与滚动体直径做了间隙适配，既能将每粒钢质滚动体均匀分隔在滚道圆周方向，避免滚动体之间直接接触产生额外摩擦与磨损，又能在轴承运转过程中引导滚动体在非承载区保持正确姿态，减少滚动体的歪斜与卡滞风险。从安装边界来看，这款轴承的轴向尺寸控制紧凑，内圈端面与轴肩的贴合基准、外圈端面与轴承座挡边的贴合面都做了平面度的结构约束，建模时预留了密封件的安装槽位，可根据实际使用工况选配接触式或非接触式密封结构，防止外界粉尘、水汽进入滚道内部，同时避免轴承内部润滑脂的泄漏。在实际选型应用中，这类轴承不需要额外设计复杂的配套支撑结构，

　　仅需要在轴系设计时保证轴颈与轴承座孔的同轴度公差、轴肩的垂直度公差满足安装要求，即可实现稳定的支撑效果，日常维护仅需要按照运转周期补充对应牌号的润滑脂，就能达到较长的使用寿命。建模时对所有配合面的尺寸公差、形位公差都做了隐含的结构约束，滚动体与滚道的接触角按照通用深沟球轴承的零接触角设计，在承受纯径向载荷时，滚动体与滚道的接触点处于径向法线方向，运转时的摩擦阻力矩更小，温升控制表现更优，适配多数无特殊冲击载荷的通用传动场景。
