圆柱螺旋压缩弹簧组件结构设计

　　这类圆柱螺旋压缩弹簧是机械结构里最常见的弹性储能元件，日常在各类需要缓冲、复位、储能的工况里都能见到它的身影，小到家电按键的复位结构，大到工程机械的悬架缓冲组、工业设备的减振基座，甚至自动化产线的夹具压紧结构，都离不开这类弹性元件的支撑。做这个弹簧组件的三维结构时，首先要考虑的是实际安装边界的限制，安装孔的内径要比弹簧外径留出0.5到1毫米的径向间隙，避免弹簧受压形变时出现卡滞、偏磨的问题，弹簧两端的支撑圈要做并紧磨平处理，磨平长度不小于一圈周长的四分之三，端面粗糙度控制在合理范围，保证弹簧安装后端面和安装基座的贴合度，避免承压时出现侧向偏移，导致弹力输出不均。从功能特性来看，这类弹簧的有效圈数直接决定了刚度系数，有效圈数越多，

　　相同压缩量下输出的弹力越小，缓冲行程越长；有效圈数越少，刚度越高，适合需要大压紧力、小行程的压紧工况。设计时还要考虑弹簧的并紧高度，也就是弹簧被压至各圈完全贴合时的总高度，这个数值必须小于设备允许的最小安装空间，避免弹簧压并后出现塑性变形，失去弹性性能。实际选型建模时，还要结合工况的载荷循环次数确定材料，如果是静载荷或者载荷循环次数低于1000次的工况，可以选用普通碳素弹簧钢丝；如果是高频往复运动的工况，比如阀门弹簧、振动设备缓冲弹簧，就要选用合金弹簧钢，还要做对应的喷丸强化处理，提升疲劳寿命。弹簧的节距设计也有讲究，常规压缩弹簧的节距要大于弹簧丝直径，在最大工作压缩量下，圈与圈之间还要保留一定的间隙，

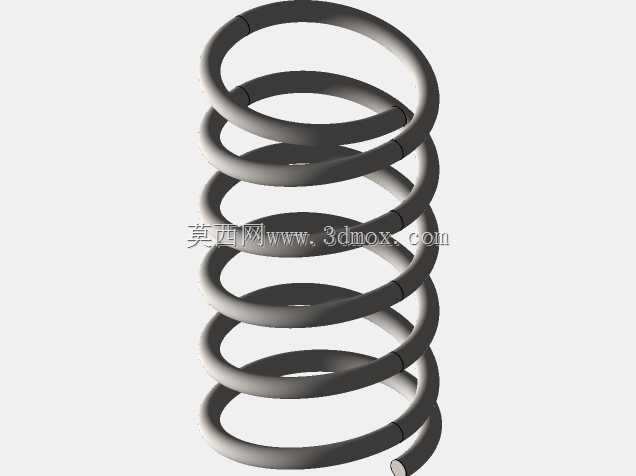

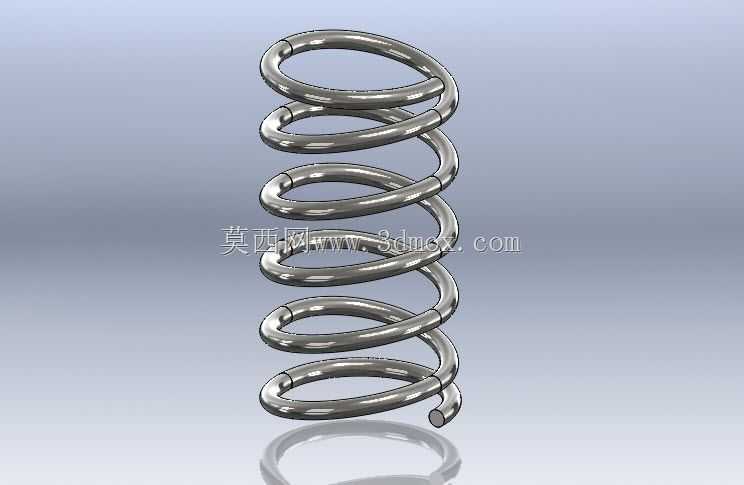

　　避免工作过程中圈间碰撞产生异响和额外磨损。这个组件的结构里还考虑了弹簧的导向问题，长径比超过4的压缩弹簧，工作时容易出现失稳弯折，所以配套的安装结构里会设置导向轴或者导向套，导向轴和弹簧内径的间隙控制在弹簧内径的2%左右，既不会卡滞，又能限制弹簧的径向偏移。很多刚入行的结构设计师做弹簧选型时，容易只看弹力参数忽略安装边界，要么弹簧外径做太大塞不进安装孔，要么自由高度做太高，装配后预压量过大，导致弹簧长期处于高应力状态提前失效，这个三维模型把弹簧的端部结构、圈数比例、丝径和中径的比例都做了还原，能直接用于装配干涉检查、运动仿真验证，也能作为同类型弹簧设计的参考模板，在做设备整体结构校验时，可以直接代入仿真模块，模拟不同压缩量下的弹力输出，验证整个缓冲或者压紧结构的动作可靠性。
