5000风量自动清灰工业集尘装置结构设计

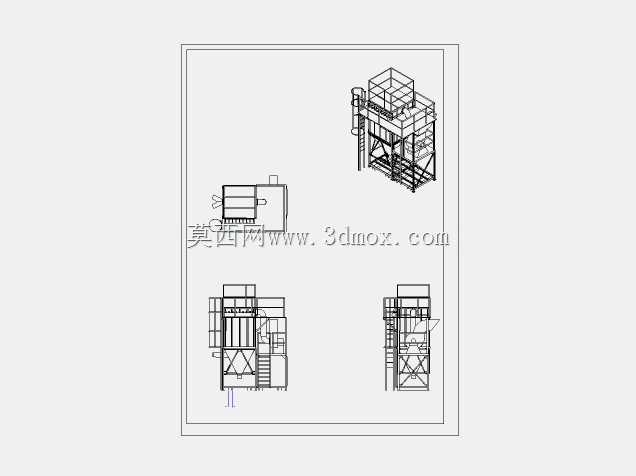

　　在木工加工车间、金属打磨工位、粉体混料生产区域这类持续产生悬浮粉尘的作业场景中，常规的简易除尘装置往往因为滤材表面积尘无法及时清理，运行数小时后就会出现风量骤降、过滤效率衰减的问题，不仅无法满足岗位粉尘浓度管控要求，还可能因为滤材堵塞造成风机负载持续升高，带来额外的能耗与设备损耗。这套5000cmh处理风量的集尘装置，在设计之初就针对这类连续作业场景的痛点做了结构优化，核心搭载自动清灰的灰尘过滤结构，无需人工频繁停机拆解滤件进行清洁，就能在设备运行过程中持续维持稳定的过滤阻力与通风量。从整体结构布局来看，设备采用立式框架集成设计，将过滤单元、灰斗收集段、爬梯操作平台、进风导流腔整合为一体式结构，

　　现场安装时仅需要对接进风管道与供电线路即可投入使用，不需要额外搭建独立的操作支架。设计过程中针对进风路径做了导流优化，含尘气流进入设备腔体后不会直接冲刷滤材表面，而是先通过重力沉降段将大颗粒粉尘直接分离落入下方灰斗，减少细颗粒粉尘在滤材表面的附着厚度，降低自动清灰结构的工作频次。设备侧面预留的检修门位置刚好对应滤材安装段，后期更换滤件时不需要拆解设备主体框架，单人即可在操作平台上完成滤件的拆装作业。考虑到工业现场的安装边界限制，这套装置的主体框架尺寸做了紧凑化处理，在保证5000立方每小时处理风量对应的过滤面积前提下，尽可能压缩设备的横向占地尺寸，能够适配多数中小型生产车间的边角安装位置，不需要对现有车间布局做大规模调整。

　　设备顶部的平台护栏按照工业操作安全规范设计，爬梯的踏步间距与护栏高度都符合现场作业的安全要求，运维人员登上平台检查清灰机构运行状态时不需要额外佩戴临时防护挂点。灰斗段的倾斜角度经过核算，能够保证沉降下来的粉尘顺利滑落到卸灰口位置，不会在灰斗内壁出现积料搭桥的问题，避免长期积料造成的腔体容积缩小、设备有效处理风量下降的情况。自动清灰机构的动作逻辑与设备运行状态联动，会根据滤材前后的压差变化自动触发清灰动作，既不会因为清灰过于频繁造成滤材不必要的损耗，也不会因为清灰不及时导致过滤阻力持续升高，整套结构的三维建模过程中对各个部件的安装间隙、运动干涉都做了逐一校验，所有焊接框架的连接位置都做了加强筋处理，能够承受风机运行带来的持续振动，不会出现长期运行后框架焊缝开裂的问题。
