立式封闭防护型调漆搅拌设备结构

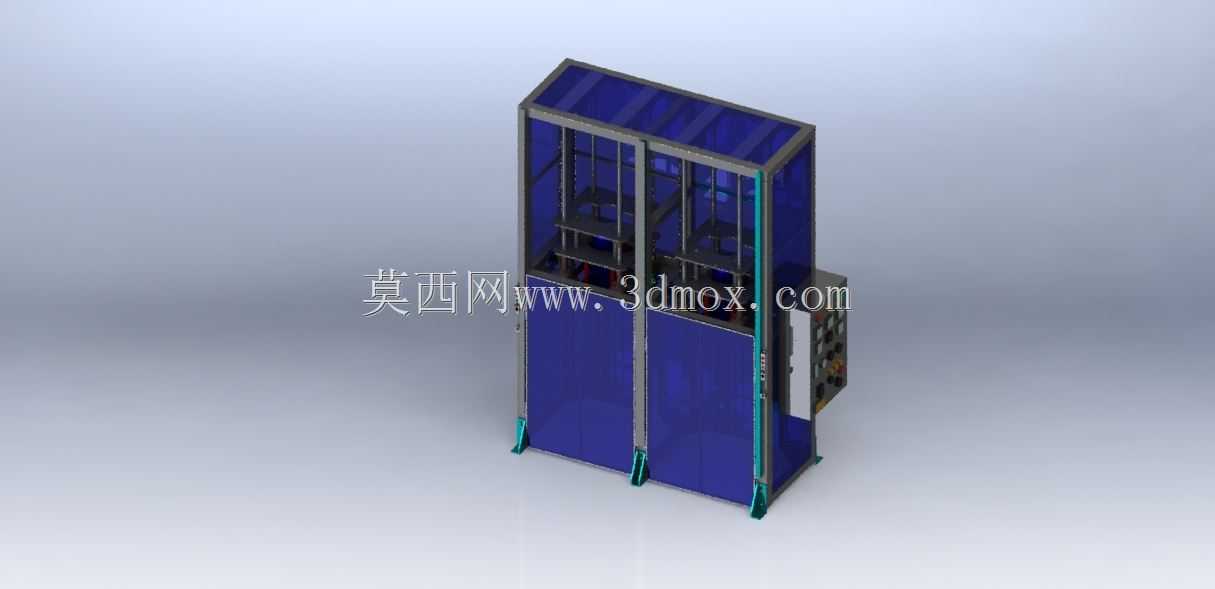

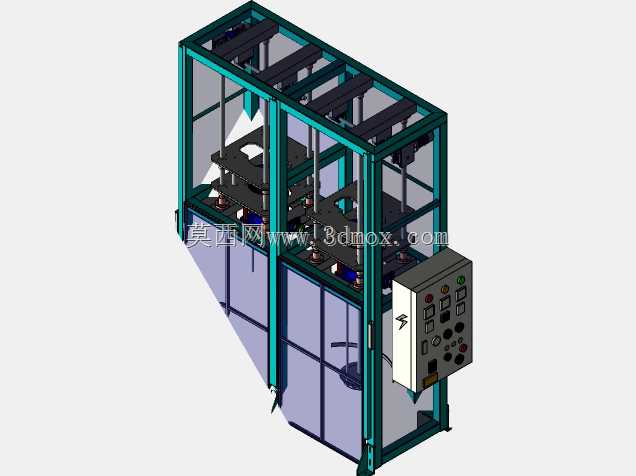

　　这款立式封闭结构的搅拌设备，主要面向涂装作业车间的漆料调配工序使用，在汽车零部件喷涂、五金件表面处理、家具涂装生产线的调漆工位都能适配，解决传统敞开式调漆过程中漆液飞溅、溶剂挥发扩散、杂质混入漆料的实际问题。设备整体采用框架式承载结构，主体框架以标准工业铝型材拼接搭建，型材连接处采用内置角件与螺栓锁紧，既保证整体结构的刚性，也方便后期根据产能需求调整柜体内部的搅拌工位数量。外围防护采用深蓝色半透明耐力板做封闭围挡，围挡与铝型材框架之间通过密封压条固定，既能阻隔搅拌过程中漆雾向外扩散，也能让操作人员直观观察内部漆料的搅拌状态，及时发现搅拌异常。设备底部设置四个可调式支撑脚，可根据车间地面的平整度调节支撑高度，保证设备整体处于水平状态，

　　避免搅拌轴长期偏载运行出现密封件磨损、轴体弯曲的问题，支撑脚底部带有防滑橡胶垫，可减少设备运行时的振动传递，降低车间作业噪音。设备侧面集成了控制操作箱，箱体上排布有搅拌启停开关、转速调节旋钮、运行状态指示灯，所有控制元件的接线都通过型材内置的走线槽排布，避免线缆外露被漆雾污染老化，操作箱的安装高度符合人体工程学设计，操作人员站立状态下无需抬手或弯腰即可完成操作。内部搅拌工位采用分层排布设计，每层可放置不同规格的漆料桶，搅拌轴带有快换式搅拌桨结构，可根据漆料的粘度、桶径大小更换对应规格的搅拌桨，适配从低粘度的水性漆到高粘度的油性面漆的搅拌需求，搅拌轴的升降采用气动顶升结构，更换漆桶时可将搅拌轴抬起，无需人力搬抬沉重的漆料桶，

　　降低操作人员的劳动强度。设备的安装边界需要预留侧面控制箱的操作空间，以及后侧维护门的开合空间，整体占地面积较小，可直接放置在调漆间的靠墙位置，不需要额外做地基固定，适配现有涂装车间的工位布局改造需求，不需要对车间地面做额外处理即可完成安装调试。设计过程中重点考虑了防爆需求，所有电气元件都采用防爆型选型，避免漆料挥发的可燃气体被电气火花引燃，柜体顶部预留有排风接口，可直接对接车间的废气收集管道，将搅拌过程中挥发的溶剂废气统一收集处理，满足涂装车间的环保与安全生产要求。
