四通式流体混合阀三维结构设计

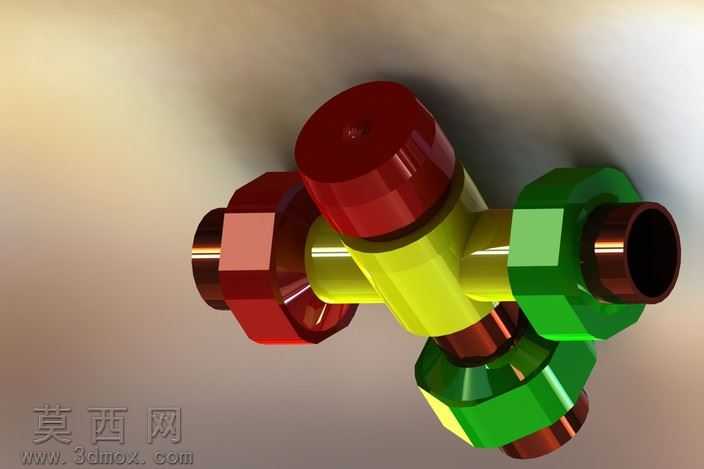

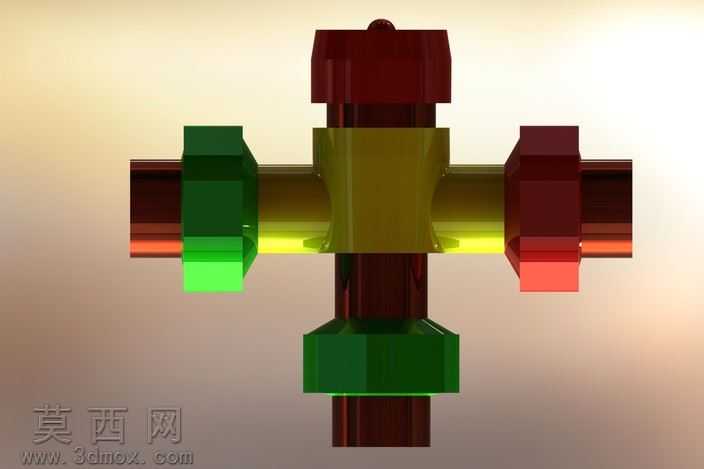

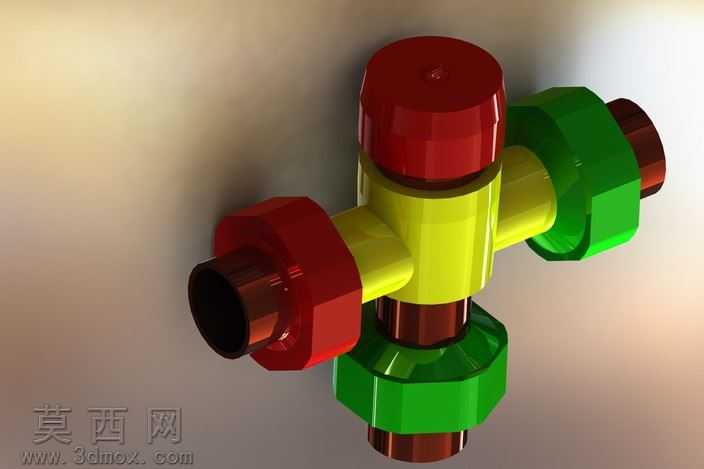

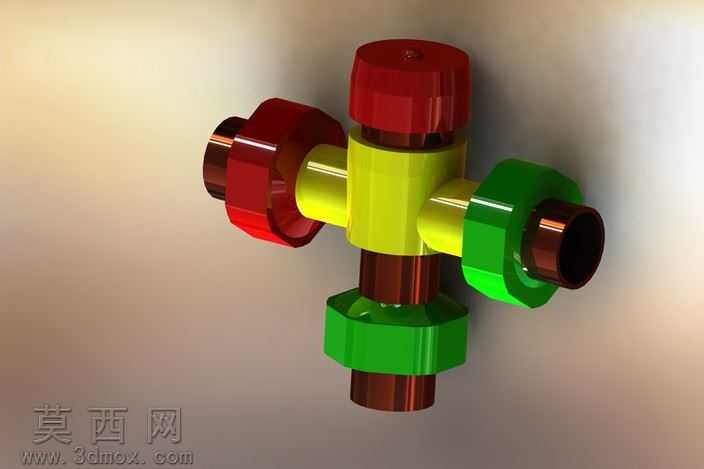

本作品为四通结构的流体混合阀三维建模设计，整体采用十字正交的四通路布局，可实现多股流体的汇入混合与分流输出，适配多管路交汇的流体控制场景。建模阶段以参数化设计思路搭建整体结构，先确定中心混合腔体的基准轴线，四个通路沿腔体径向均匀分布，每个通路端部设计有外螺纹连接结构与六角锁紧螺母位，方便与外部管路进行螺纹紧固连接，保证管路对接的密封性与结构稳定性。模型对各部件的细节做了完整还原：中心腔体为等径贯通结构，内壁做光滑过渡处理，减少流体流动时的阻力与紊流产生；每个通路的锁紧螺母采用标准六角外形建模，棱角做微小倒角处理，既符合实际五金件的加工工艺特征，也避免渲染时出现尖锐棱角的失真效果。材质渲染阶段针对不同部件做了差异化材质分配：中心混合腔体赋予半透明黄调工程塑料材质，可直观展示内部贯通的流道结构，方便观察流体混合的空间形态；四个通路的锁紧螺母分别赋予红、绿等差异化的不透明硬质材质，既区分不同的流体接入端口，也让整体模型视觉层次更清晰；管路端部的金属段赋予抛光金属材质，还原金属管路的光泽质感，与塑料材质的部件形成鲜明的视觉对比。结构设计上充分考虑实际装配需求，各部件之间的配合间隙做了合理预留，螺纹参数符合通用管路连接标准，六角螺母的对边尺寸适配常规扳手的操作空间，整体结构无干涉，可直接导出工程图用于生产加工参考。渲染时采用柔和的顶光与侧光组合，在半透明腔体上形成自然的透光效果，金属部件表面呈现真实的环境反射，阴影过渡柔和，完整呈现出混合阀的结构特征与材质质感，清晰展示各部件的装配关系与外形特点。
