法兰连接手动截止阀三维结构设计

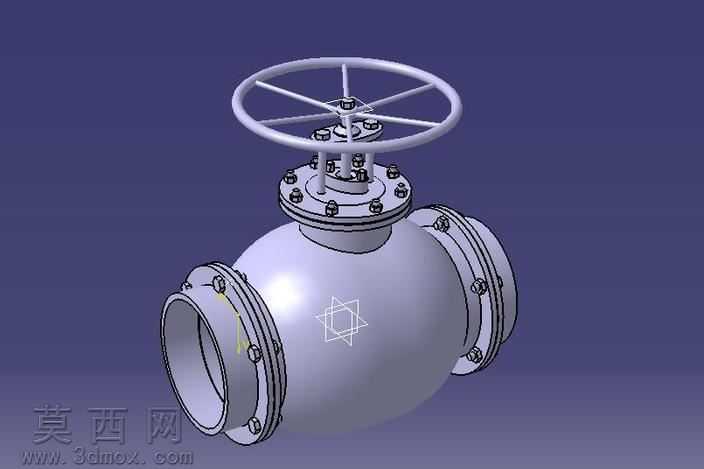

本作品为法兰连接式手动截止阀的三维数字化模型，采用主流三维机械设计软件完成全参数化建模，整体建模过程严格遵循机械设计行业规范，完整还原了工业级截止阀的全部结构细节。模型首先从阀体主体结构入手，采用旋转、拉伸、布尔运算等基础建模命令构建球形阀体的基础轮廓，针对两端法兰连接结构，精准还原了法兰盘的密封面、螺栓孔分布、凸台定位结构，所有螺栓孔的位置度、法兰厚度、密封面宽度均参照通用阀门行业标准设定，保证模型可直接对接工程实际应用场景。针对阀盖与阀体的连接部分，完整构建了中法兰的螺栓连接组、密封垫片安装槽、阀杆填料函结构，填料压盖、压紧螺栓的细节均逐一还原，清晰展现了截止阀中腔密封的结构逻辑。顶部操作手轮采用轮辐式结构设计，通过阵列命令完成五根轮辐的均匀分布，手轮与阀杆的连接键、锁紧螺母等细小零件也全部建模，完整呈现手动操作的动力传递路径。模型内部的阀瓣、阀座密封面结构也做了精细化处理，清晰展示了截止阀通过阀瓣升降实现通断、调节流量的工作原理，流道部分的过渡曲面做了平滑处理，符合流体输送的结构设计要求。材质渲染阶段，为阀体、阀盖等承压铸件赋予了哑光不锈钢材质，螺栓、手轮等零件分别赋予碳钢镀锌、铸铁喷漆的对应材质效果，通过环境光遮蔽、漫反射参数调整，让模型整体呈现出真实工业阀门的金属质感，各零件的装配关系通过不同材质的区分更加清晰直观。整体设计思路围绕工业实用性展开，所有结构尺寸均参考成熟的截止阀产品系列设定，既保证了模型外观的还原度，也兼顾了结构的工程合理性，可用于阀门产品展示、管道系统装配模拟、机械原理教学等多种场景，模型各零件均为独立可编辑的参数化特征，支持后续的尺寸调整、结构优化以及工程图导出操作。
