黄铜制冷系统专用截止阀三维设计

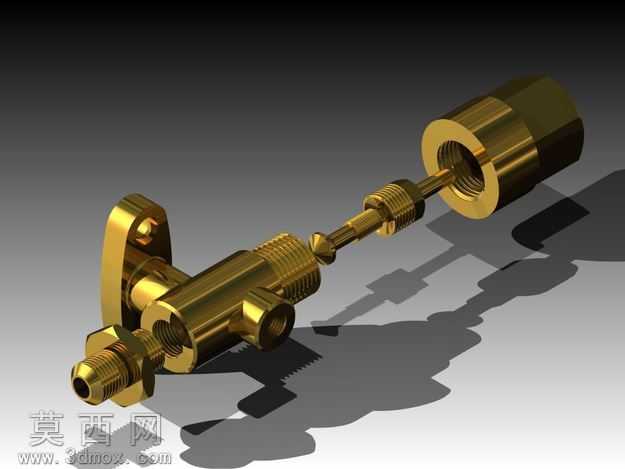

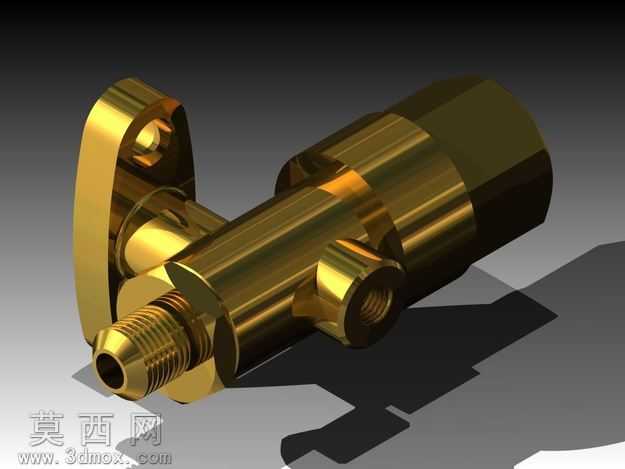

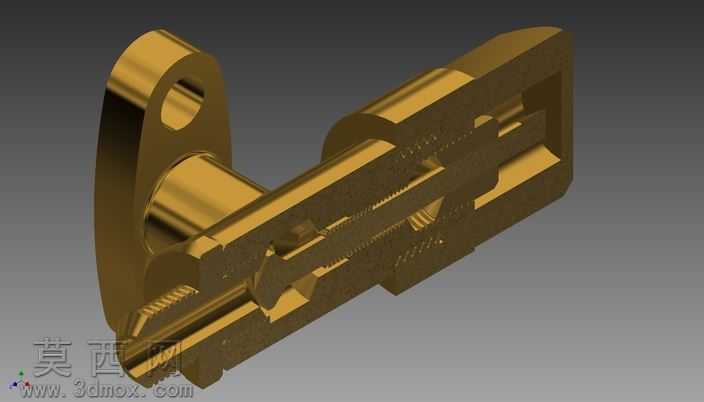

本模型为制冷系统专用黄铜截止阀，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循制冷阀门的行业设计规范，对阀体、安装支架、外螺纹接头、内螺纹接口、阀芯腔体等所有结构进行1:1等比例还原，无结构遗漏与尺寸偏差。模型渲染阶段采用金属黄铜材质，精准还原黄铜锻压件的表面金属光泽、反光特性与细微的锻压纹理质感，搭配渐变灰色背景与柔和的光影投射，清晰呈现阀门的整体轮廓与各部件的衔接关系，视觉效果真实细腻。结构设计上，阀体采用一体化锻造成型结构，左侧集成带安装孔的L型固定支架，可直接通过螺栓将阀门固定在制冷机组的安装板上，安装便捷且固定强度高；左端为外螺纹宝塔接头结构，可适配制冷系统的紫铜管连接，右端为内螺纹接口，可对接系统内的其他管路元件，阀体侧面还预留了小型工艺接口，可用于压力检测或充注冷媒，整体流道设计平滑顺畅，可有效降低冷媒流动过程中的阻力损失，提升制冷系统的运行效率。建模过程中对各部件的装配关系进行了完整定义，螺纹结构采用真实螺旋扫描特征生成，而非贴图模拟，可清晰展示螺纹的牙型与配合间隙，安装支架的圆角过渡、阀体的六角拧动位、接口处的密封面结构均做了精细化处理，完全符合实际加工的工艺要求，模型可直接用于制冷系统的管路装配干涉校验、产品结构优化、生产工艺指导以及教学演示等场景，能够帮助设计人员快速完成制冷管路的布局设计，提前排查装配过程中可能出现的结构干涉问题，缩短产品开发周期。
